Сколько Проводов Можно Проложить в Одной Гофре Возможные сложности

Гофрированная труба для прокладки кабелей и проводов

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

  • При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
  • При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
  • При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
  • При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Гофра для электропроводки: назначение, виды + монтаж электропроводки в гофре

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля. Спрашивайте, я на связи!

Прокладка кабеля в гофре: как протянуть кабель через гофру

Виды гофры для прокладки кабелей

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Гофра для электропроводки: назначение, виды + монтаж электропроводки в гофре

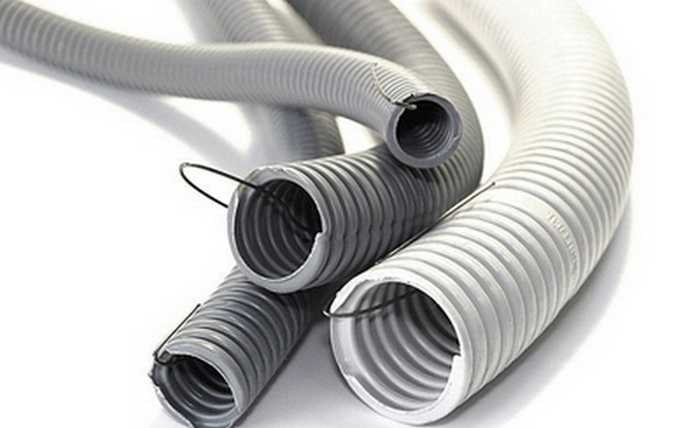

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

  • повышение пожарной безопасности при работах на горючих перегородках;
  • уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
  • предотвращение механических повреждений кабеля;
  • уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
  • протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
  • увеличение водонепроницаемости при подземном монтаже;
  • облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Гофра для кабеля размеры

Внутренний, мм Наружный, мм
16 10,7
20 14,1
25 18,3
32 24,5
40 31,5
50 39,6
Как подобрать гофру для кабеля: гофрированный шланг использовать для наружной электропроводки квартире на улице в деревянном доме лучше выбор по сечению диаметру толщина виды размеры труба таблица характеристики
Чаще всего возникает ситуация, когда соединение между протяжкой и проводом расцепилось внутри трубы или зонд оборвался.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Прокладка кабеля в гофре: обзорная характеристика гофрированных труб, способы протягивания проводов Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией. Спрашивайте, я на связи!

Распространенные ошибки проводки в гофре: отличия, как выбрать, на улице и в доме

  • до приборов освещения – 13 мм;
  • до выключателей и розеток – 20 мм;
  • между разветвительной коробкой и электрическим щитом – 25 мм;
  • от одного электрощита до другого – 32 мм;
  • в проходах между этажами, в стенах – 40 мм.

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

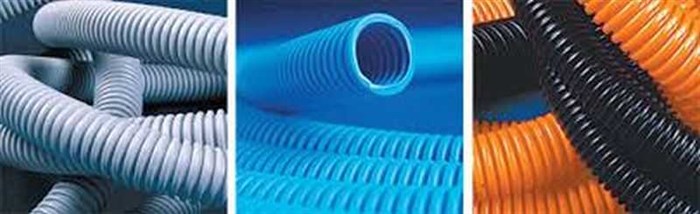

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Легкая

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Гофрированная труба применяется в качестве кабель-канала для прокладки проводов с целью их защиты от агрессивных условий эксплуатации, удобства монтажа электрических линий, упрощения процесса замены кабеля.

Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией.

Погружение кабеля в гофру стандартно осуществляется двумя способами: проталкивается или протягивается посредством размещенного на производстве металлического зонда.

Чтобы в будущем можно было заменить неисправный кабель в гофре на новый, нужно использовать любую прочную струну. Главное, чтобы канал был не сильно изогнут, а провода располагались внутри не плотно.

Сколько Проводов Можно Проложить в Одной Гофре Возможные сложности

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Гофра для электропроводки: назначение, виды монтаж электропроводки в гофре При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном чтобы выдерживала нагрев и мороз и стойкость. Спрашивайте, я на связи!

Гофра для кабеля: размеры, виды, советы по выбору

  • белые – обслуживание компьютерного оборудования;
  • серые – прокладка электропроводки внутри здания;
  • коричневые – обеспечение питанием бытовой техники и электроприборов;
  • черные – можно засунуть провод в гофру только снаружи здания;
  • зеленые – защита телефонных линий;
  • красные – протягивание наружной проводки;
  • желтые – обслуживание систем газоснабжения;
  • синие – устройство систем отопления, монтаж теплых полов.

Монтаж гофротруб

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

    Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

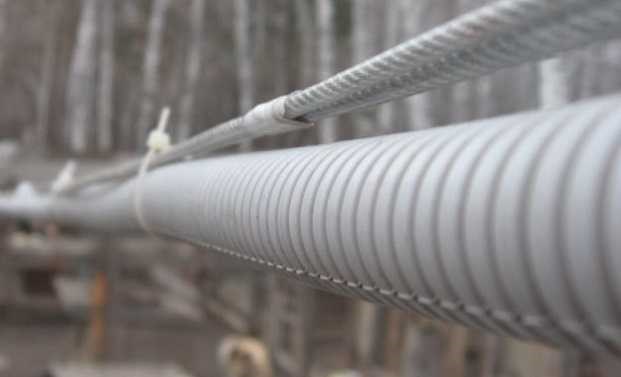

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Тяжелая
Основное требование к такому соединению: на стыке должен получиться гладкий конус. Продвижению провода внутри гофры ничто не должно мешать.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Видео описание Узнать стоимость всех разновидностей рукава можно на сайтах производителей и продавцов, а также в магазинах и на строительных рынках. Спрашивайте, я на связи!

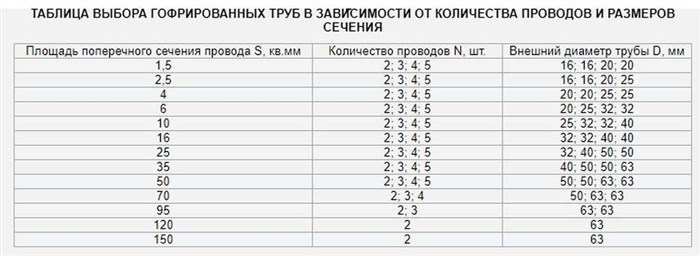

Выбор размера
