T-триггер синхронный
Логическая схема реализации Т-триггера на логических элементах со входом разрешения счета Т
В таком синхронном триггере присутствует вход разрешения счета. Логика работы следующая. При уровне логической единицы на входе Т при каждом импульсе на входе С триггер меняет свое состояние на противоположное. При уровне логического нуля на входе Т сигналы на входе С не учитываются.
Условное графическое обозначение синхронного Т-триггера
Самое распространенное применение Т-триггера — делитель частоты на 2. Для использования его в таком качестве на вход Т подают лог. 1, а на вход С подают исходную частоту. С выхода Q снимаю частоту в два раза меньше.
Вливайтесь в обсуждение
Александр
Единственная нормальная работающая схема T-триггера в интернете. Только есть нюанс Q и not Q надо местами поменять. В первоначальном состоянии на not Q еденица.
Добавить комментарий
Отправляя комментарий, вы автоматически принимаете правила комментирования на сайте.
Правила комментирования на сайте:
- Не следует писать исключительно заглавными буквами. Это дурной тон.
- Запрещены комментарии не относящиеся к тематике сайта и самой статье.
- Запрещены реплики оскорбляющие других участников проекта. Давайте будем взаимовежливы.
- Запрещены нецензурные слова, идиоматические выражения, призывы к межнациональной и межконфессиональной розни.
- Запрещено обсуждение наркотических веществ и способов их применения.
- Запрещены комментарии с призывами к нарушению действующего законодательства РФ (Уголовного и Административного кодекса).
- Запрещены ссылки на сторонние ресурсы без согласования с владельцем сайта.
- Запрещается использовать в качестве имени комментатора слоганы/названия сайтов, рекламные фразы, ключевые и т.п. слова.
Следует учитывать следующее — все комментарии проверяются на предмет отсутствия спама. При обнаружении признаков спама, в оставленном Вами комментарии, сам комментарий будет незамедлительно удален, а Ваш IP-адрес будет добавлен в черный список без предупреждения!
Учетные записи пользователей, рассылающих спам, блокируются/удаляются без права последующего восстановления.
Я в соцсетях
Следите за обновлениями моего блога в ваших любимых социальных сетях. Просто подпишитесь!
Логические микросхемы. Часть 8. D — триггер » Сайт для электриков — статьи, советы, примеры, схемы
Логические микросхемы. Часть 8. D — триггер
В статье приводится описание D — триггера, его работа в различных режимах, простая и наглядная методика изучения принципа действия.
Следует отметить, что все сказанное будет справедливо не только для микросхем серии К155, а и для других серий логических микросхем, например, К561 и К176. И не только то, что касается триггеров, в точности также работают все микросхемы логики, отличие лишь в электрических параметрах сигналов – уровнях напряжения и рабочих частотах, мощности потребления и нагрузочной способности.

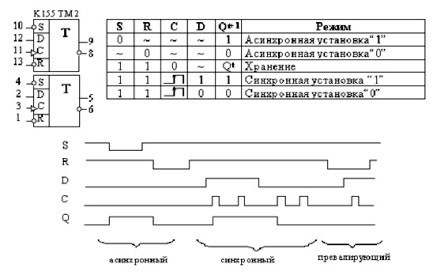

Также имеются микросхемы, содержащие в одном корпусе по четыре D – триггера: это такие микросхемы как К155ТМ5 и К155ТМ7. Иногда в литературе их называют четырехразрядными регистрами.
Рассмотрим более подробно входные сигналы. Это будет сделано на примере триггера с выводами 1…6. Соответственно, все сказанное будет справедливо и в отношении другого триггера (с номерами выводов 8…13).
Вообще, когда говорят о состоянии триггера, имеется в виду состояние его прямого выхода: если триггер установлен, то на его прямом выходе высокий уровень (логическая единица). Соответственно, подразумевается, что на инверсном выходе все с точностью до наоборот, поэтому инверсный выход часто при рассмотрении работы схемы просто не упоминают.
Кроме RS входов D-триггер имеет еще вход данных D, от английского Data (данные), и вход синхронизации C от английского же Clock (импульс, строб). Используя эти входы можно заставить триггер работать либо как элемент памяти, либо как счетный триггер. Для того, чтобы разобраться в работе D-триггера лучше собрать небольшую схему и провести несложные опыты.
Обратите внимание на изображение входа C: правый по рисунку конец этого вывода заканчивается небольшой наклонной чертой в направлении слева – вверх – направо. Эта черта говорит о том, что переключение триггера по входу C происходит в момент перехода входного сигнала из нуля в единицу. На рисунке 3 показана возможная форма импульсов на входе С.
Для того, чтобы более подробно разобраться с работой D – триггера лучше всего собрать схему, как показано на рисунке 2.
Для наглядности работы триггера подключим к его выходам (выводы 5 и 6) светодиодные индикаторы. Такой же индикатор подключим на вход С. Вход D через резистор сопротивлением 1 КОм подключается к шине источника питания +5 В, и, как показано на схеме, кнопка SB1. После того, как схема собрана, проверим качество монтажа, и после этого можно включать питание.
SR-триггер — это. Что такое SR-триггер?
RS-триггер
Одним из важнейших элементов цифровой техники является триггер (англ. Trigger — защёлка, спусковой крючок).
Сам триггер не является базовым элементом, так как он собирается из более простых логических схем. Семейство триггеров весьма обширно. Это триггеры: T, D, C, JK, но основой всех является самый простой RS-триггер.
Точно так же триггер может быть выполнен и на элементах 2И – НЕ.
На принципиальных схемах триггер изображается следующим образом.
Два входа R и S, два выхода прямой и инверсный и буква Т означающая триггер.
Исходя из того, что сопротивление переходов транзисторов логических элементов не может быть абсолютно одинаковым, то триггер после включения питания, как правило, принимает одно и то же состояние.
Допустим, после подачи питания у нас горит верхний по схеме светодиод HL1. Можно сколько угодно нажимать кнопку SB1 ситуация не изменится, но достаточно на долю секунды замкнуть контакты кнопки SB2 как триггер поменяет своё состояние на противоположное. Горевший светодиод HL1 погаснет и загорится другой — HL2. Тем самым мы перевели триггер в другое устойчивое состояние.
На данной схеме всё достаточно условно, а на реальном триггере принято считать, что если на прямом выходе «Q» высокий уровень то триггер установлен, если уровень низкий то триггер сброшен.
Основной недостаток рассматриваемого триггера это, то, что он асинхронный. Другие более сложные схемы триггеров синхронизируются тактовыми импульсами общими для всей схемы и вырабатываемые тактовым генератором. Кроме того сложная входная логика позволяет держать триггер в установленном состоянии до тех пор пока не будет сформирован сигнал разрешения смены состояния триггера.
RS-триггер может быть и синхронным, но двух логических элементов для этого мало.
На рисунке изображена схема синхронного RS-триггера. Такой триггер может быть собран на микросхеме К155ЛА3, которая содержит как раз четыре элемента 2И – НЕ. В данной схеме переключение триггера из одного состояния в другое может быть осуществлено только в момент прихода синхроимпульса на вход «C«.
Благодаря своей простоте и недорогой стоимости RS-триггеры широко применяются в схемах индикации. Часто для повышения надёжности и устранения возможности случайного срабатывания RS-триггер собирается по так называемой двухступенчатой схеме. Вот схема.
