Сшитый Полиэтилен Кабель 10 кв Технические Характеристики Кабель пвпг

Сшитый Полиэтилен Кабель 10 кв Технические Характеристики

«О применении кабелей из сшитого полиэтилена
в кабельных сооружениях, в том числе
во взрывоопасных зонах»

Технический циркуляр № 14/2006 одобрен 12.10.2006 г. статс-секретарем — заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Чайкой K.Л. и утвержден 16.10.2006 г. президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

О применении кабелей из сшитого полиэтилена
в кабельных сооружениях, в том числе
во взрывоопасных зонах

В настоящее время на рынке электротехнической продукции предлагаются новые марки кабелей с изоляцией проводов из сшитого полиэтилена (XLPE) и этиленпропилевовой резины (EPR). Оболочки указанных кабелей могут изготавливаться из аналогичного пластиката, винилхлорида (PVC) или резины.

В действующих нормативных документах практически отсутствуют указания по правилам проектирования кабельных линий и электропроводок, выполняемых с применением указанных марок кабелей, так как на момент выхода нормативных документов указанные изделия отсутствовали.

Отсутствие указанных нормативов приводит к затруднениям при проектировании и не позволяет, в ряде случаев, принимать технически обоснованные решения.

Целью выхода настоящего циркуляра является устранение пробелов в действующих нормативных документах и выдача конкретных рекомендаций по применению кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины.

При применении кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины необходимо руководствоваться следующим:

1. Кабельные линии (кабельные потоки) и электропроводки выполняются нераспространяющими горение, (см. НПБ 242-97 «Классификация и методы определения пожарной опасности электрических кабельных линий»);

2. Кабели должны иметь сертификат пожарной безопасности с обязательным указанием категории по нераспространению горения.

3. Кабели из сшитого полиэтилена и этиленпропиленовой резины, которым присвоен индекс «нг» — нераспространяющие горение (а также «нг-LS» и «нг-HF»), разрешаются к применению в кабельных сооружениях и при выполнении электропроводок, в том числе в пожаро- и взрывоопасных зонах всех классов.

Примечание . Данное разрешение не отменяет других ограничений, например, по материалу проводников.

4. Производители кабелей из сшитого полиэтилена и этиленпропиленовой резины указывают допустимую нагрузку кабелей, соответствующую допустимой температуре проводников, при определенном способе прокладки, обычно при одиночной прокладке на воздухе или в земле.

При использовании кабелей из сшитого полиэтилена и этиленпропиленовой резины максимальная нагрузка кабелей должна выбираться с учетом достижения допустимой температуры проводников, с учетом конкретного способа прокладки, в соответствии с требованиями главы 1.3 ПУЭ шестого издания и/или МЭК 60364-5-52 (2001).

Для кабеля, проложенного на воздухе (на эстакаде)

Кабели из сшитого полиэтилена - преимущества, расшифровка
Следует отметить, что в настоящее время в связи с отсутствием существующих кабельных муфт, обладающих свойствами и, соответственно, индексом «нг». это первый прецедент испытаний кабельной арматуры по определению предела распространения горения.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Пример выбора кабелей с изоляцией из сшитого полиэтилена Известные на российском рынке муфты такими характеристиками не обладают, поэтому требуется принятие дополнительных мер по обеспечению пожаробезопасности кабельных сооружений при их применении. Спрашивайте, я на связи!

Кабель с изоляцией из сшитого полиэтилена: технические характеристики, его маркировка

Как испытать кабель из СПЭ

  • испытание жил переменным напряжением частотой 0,1 Гц в течение 15 минут трехкратным номинальному напряжению. То есть для 6-18, для 10-30 и так далее.
  • испытание оболочки выпрямленным напряжением 10 кВ в течение 600 секунд, или 10 минут. Это напряжение прикладывается между металлическим экраном и заземлителем.

Для испытаний используют специальные высоковольтные установки для подачи переменного напряжения малой частоты. Об этом напишу отдельный материал. ну и естественно до и после испытаний мегаомметром испытываем кабель на 2500В.

По запросу у заводов-изготовителей можно узнать данные емкостей, сопротивлений активных и индуктивных. Активное сопротивление может изменяться в зависимости от сечения от 0,01 до 0,4 Ом/км, индуктивное (в зависимости от сечения для класса напряжения 6-35кВ) — от 0,08 до 0,2 Ом/км.

Радиус изгиба кабелей из сшитого полиэтилена должен быть не менее 15 наружных диаметров кабеля для напряжения до 35кВ и двадцати диаметров для напряжения 110-220кВ.

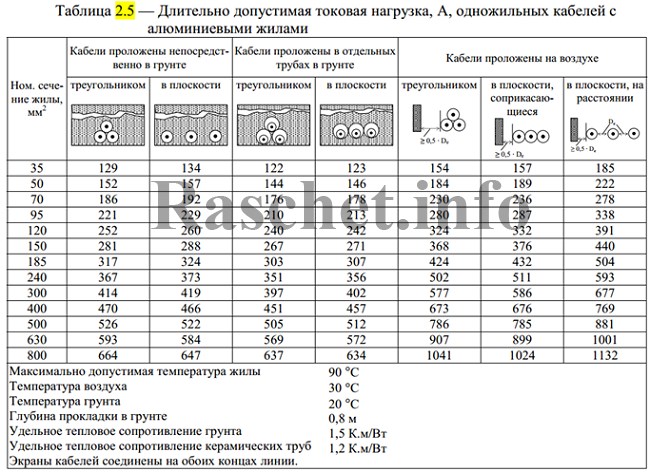

Таблица 2.5 - Длительно допустимая токовая нагрузка

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Нормы испытаний кабелей из сшитого полиэтилена | Заметки электрика Сам процесс методика испытаний нисколько не отличается от испытаний кабелей с традиционной изоляцией и об этом я подробно рассказывал в статье, ссылочку на которую привел в самом начале. Спрашивайте, я на связи!

Технический циркуляр 14/2006 О применении кабелей из сшитого полиэтилена в кабельных сооружениях, в том числе во взрывоопасных зонах / 14 2006

Заключение

В данной статье я привел Вам известные мне нормы испытаний кабелей с изоляцией из сшитого полиэтилена, взятые из рекомендаций заводов-изготовителей, а также отечественного и зарубежного стандартов. Как видите, они немного отличаются между собой, поэтому каждый для себя сам определяет по каким нормам проводить испытания.

В нашей электролаборатории отсутствует специальная установка со сверх низкой частотой 0,1 (Гц), поэтому все кабели с изоляцией из сшитого полиэтилена испытываем, согласно инструкции совместной разработки ОАО «ВНИИКП» и ОАО «Фирма ОРГРЭС и нашего отечественного ГОСТа Р 55025-2012, а именно постоянным напряжением 24 (кВ) в течение 15 минут.

Фрагмент протокола испытания кабеля из сшитого полиэтилена АПвВнг(А)-LS напряжением 10 (кВ) и сечением жил 3(1х95/25):

В качестве испытательного аппарата мы используем аппарат АИД-70 или АИИ-70 с выпрямителем.

Сам процесс (методика) испытаний нисколько не отличается от испытаний кабелей с традиционной изоляцией и об этом я подробно рассказывал в статье, ссылочку на которую привел в самом начале.

Да и к тому же, как показала практика, навести испытательное переменное напряжение частотой 50 (Гц) на кабели длиной более 100 метров физически не представляется возможным из-за повышенной емкости кабеля на такой частоте. При незначительном наведении испытательного напряжения в кабеле появляется значительный емкостной ток, при котором срабатывает защита испытательного аппарата.

Испытывать кабели СПЭ постоянным напряжением все же как-то боязно, но за все время ни один кабель не вышел из строя во время испытаний и дальнейшей эксплуатации.

Дополнение 1. На данный момент мы полностью отказались от испытаний кабелей СПЭ постоянным напряжением, потому что уже неоднократно доказано на практике, что постоянное напряжение для такого вида изоляции все же является разрушающим.

Определяем экономическое сечение

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Кабели, изолированные в сшитый полиэтилен: особенности конструкции, достоинства, применение | Компания Новакабель | Яндекс Дзен благодаря устойчивости к более высоким предельным температурам существенно снижается риск повреждений у кабелей со СПЭ он в десяток раз ниже, чем у аналогов с изоляцией из бумаги;. Спрашивайте, я на связи!

Испытания силовых кабелей с изоляцией из сшитого полиэтилена СПЭ

  • отсутствие масла, что исключает возможность его вытекания при прокладке кабеля на разных перепадах высот («выдавленное» масло, или вязкий изоляционный пропиточный состав, высушит разделку, что в итоге может привести к короткому замыканию — примеры с такими авариями как раз таки приведены в статье про последствия при коротком замыкании)
  • высокие изоляционные характеристики при низких диэлектрических потерях
  • повышенная нагрузочная способность, по сравнению с кабелями с бумажно-пропитанной изоляцией (например, ААШв)
  • значительный срок службы (не менее 40 лет), что на 10 лет больше, чем у того же кабеля ААШв
  • гибкость кабеля позволяет прокладывать его в труднодоступных местах
  • возможность прокладки при отрицательных температурах, вплоть до -15°С
  • небольшой вес по сравнению с кабелями с бумажно-пропитанной изоляцией
