Трансформаторы тока с возможностью изменения коэффициента трансформации

Реализуемая в Российской Федерации политика энергосбережения, а также растущая стоимость электрической энергии требуют все большей и большей эффективности ее учета.

Использование трансформаторов тока с большими номинальными первичными токами при значении фактических нагрузок присоединений менее 20% от номинального первичного тока трансформатора экономически нецелесообразно и приводит к тому, что часть транзита электрической энергии не учитывается.

Для обеспечения достаточной точности учета и сохранения существующих коэффициентов трансформации обмоток измерений и РЗА, проектировщики все чаще стали обращать внимания на трансформаторы тока с возможностью изменения коэффициента трансформации (КТ).

Стандартный Ряд Коэффициентов Трансформации Трансформаторов Тока Трансформатор напряжения

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Выбор трансформаторов тока и напряжения: формулы, расчет, защита ТН, схемы Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. Спрашивайте, я на связи!

Выбор трансформаторов тока по первичному току, нагрузке и напряжению | | ЭНЕРГОСБЕРЕЖЕНИЕ

Переключение по первичной стороне

Изменение номинального КТ возможно реализовать в трансформаторах тока с возможностью переключения по первичной стороне (исполнение «П»). Принципиальная электрическая схема представлена на рисунке 1.

Стандартный Ряд Коэффициентов Трансформации Трансформаторов Тока Трансформатор напряжения

Рисунок 1 – принципиальная электрическая схема трансформаторов тока с возможностью переключения по первичной стороне

Имея неоспоримое преимущество в наличии разных коэффициентов трансформации в одном корпусе, стоит отметить и ограничения, связанные с конструктивными особенностями трансформаторов, которые имеются в первом способе изменения КТ:

  • изменение коэффициента трансформации возможно только с двойной кратностью. Например 50-100/5; 100-200/5; 200-400/5 и т.д.;
  • возможно только два коэффициента трансформации;
  • ограничение по максимальному значению первичного тока (не более 600 А).
  • трансформатор тока должен быть опорного типа.

Класс точности трансформатора тока

При правильном выборе трансформатора тока нужно, прежде всего, руководствоваться сферой измерения где будет применяться трансформатор тока, если ТТ, например, будет применяться для АИИС КУЭ для снятия показаний коммерческого учета, то он должен иметь высокий класс точности.

Погрешности ТТ прежде всего зависимы от габаритов и конструктивных особенностей магнитопровода, а также от количества витков и сечения провода обмотки. На погрешность в показаниях большое влияние оказывает материал, из которого изготовлен магнитопровод.

При использовании в современных системах коммерческого учета нашли применение ТТ с магнитопроводом, выполненным из нанокристаллических (аморфных) сплавов, ТТ приобретает высокий класс точности измерения 0.5, 0,5S. 0.2S, при малом значении первичного тока.

Аморфные сплавы при повышении класса точности ТТ способствуют увеличению максимальной мощности обмоток, улучшают защиту измерительных приборов, подключенных в цепь с трансформатором, сводят к нулю эффект старения, что позволяет сохранить характеристики устройства. Так получают точные и качественные изделия,которые гарантируют стабильное функционирование систем АИИС КУЭ.

Высокий класс точности создает наиболее узкий диапазон трансформаторных погрешностей.

Различие между классами точности 0,5. 0,2и 0,5S, 0.2S заключается в погрешности обмотки класса 0,5 или 0,2ниже 5% от номинального тока. В таком значении тока,выявляется недоучет электроэнергии, сокращаемый при использовании трансформаторов с классом точности S.

Для различного вида технических измерений, возможно, подключение трансформаторов с классом точности – 1. Для применения в подключении указывающих амперметров разрешается применение ТТ с классом точности – 3.

Выбор трансформаторов тока. Различия и классификация

Трансформаторы тока с возможностью изменения коэффициента трансформации — Невский трансформаторный завод Волхов
ТВ-НТЗ-110-0.5Fs5/0.5Fs5/0.5Fs5-30/50/100-200/5-600/5-1000/5 40кА УХЛ2,
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Коэффициент трансформации: что это такое, определение, формула Таким образом, при расчете и изготовлении вторичных обмоток трансформаторов с отпайками возможно сохранение K_ при различных номинальных нагрузках. Спрашивайте, я на связи!

Релейная защита трансформатора, 1 Выбор типов трансформаторов тока, напряжения и их коэффициентов трансформации, Дифференциальная защита трансформатора — Реконструкция подстанции 110/35 кВ

  1. Установка ТТ в ОРУ.
  2. УстановкиТТ в ЗРУ.
  3. Для работы внутри оболочек устройстви внутри масляной или газовой среды,например, внутри высоковольтных масляных или элегазовых выключателей.
  4. Специальная установка.

Как правильно выбрать трансформатор тока

Выбор трансформаторов тока производится, руководствуясь определенными значениями, это: напряжение сети, значения номинального первичного тока, мощность зависящая от нагрузочных показателей потребителя, коэффициент трансформации.

Выбор трансформаторов тока по напряжению

Номинальное значение напряжения (Uном ) ТТ выбирается большим или равным значению максимального рабочего напряжения Uуст.

Выбор трансформатора по первичному току

При выборе номинального тока трансформатора руководствуются необходимостью обеспечения требований по термической и динамической стойкости к Iкз

Выбор трансформатора тока по нагрузке

Расчет выбора трансформатора тока по мощности производится в зависимости сечения токопроводящего проводника и расчетной мощности.

Формула расчета в зависимости от сечения проводника

Расчет нагрузочной мощности определяется по формуле

Согласно ГОСТУ параметры ТТ по нагрузке, определяются для трансформаторов тока номинальной мощностью равной 5ВА и 10 ВА с нижним пределом устанавливаемым 3,75 ВА.

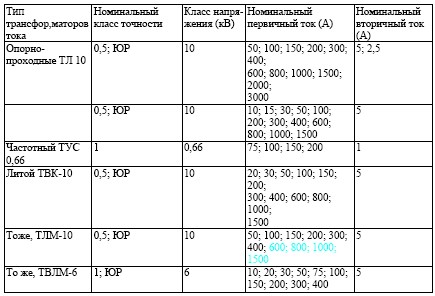

Таблица выбора трансформаторов тока

Выбор трансформатора тока по коэффициенту трансформации

Не допускается установка трансформатора тока, имеющего завышенный коэффициент трансформации.

В случае повышенного коэффициента разрешается ставить счетчики на приемном вводе потребителя. На силовых трансформаторах счетчики могут монтироваться со стороны низшего напряжения.

Наибольшим спросом пользуются трансформаторы, имеющие один коэффициент трансформации, он не изменяется на протяжении всего срока эксплуатации.

Примером коэффициентов трансформации считаются ТТ 150/5 (N-30); 600/5 (N-120); 1000/5(N-200); 100/1(N-100)

Дифференциальная защита трансформатора

— ток срабатывания дифференциальной защиты трансформатора (ДЗТ);

Характеристика срабатывания ДЗТ приведена на рисунке 6.2.

Характеристика срабатывания ДЗТ

Рассчитаем относительный начальный ток срабатывания ДЗТ (чувствительного органа) Iдо.расч при отсутствии торможения определяется с помощью выражения

где kотс. — коэффициент отстройки; Рекомендовано значение kотс = 1,5.

Значение Iнб.расч определяется с помощью выражения, А,

kпер — коэффициент, учитывающий переходный процесс (kпер = 2,0, если доля двигательной нагрузки менее 50%);

kодн — коэффициент однотипности высоковольтных трансформаторов тока: kодн = 1,0 — для трансформаторов тока с номинальным током 1 А,

kодн = 2,0 — для трансформаторов тока с номинальным током 5 А и при использовании вместе трансформаторов тока с номинальным током 1 и 5А;

— относительное значение полной погрешности ТТ установившемся в режиме. В соответствии с 2 при 10% погрешности принимается равным 0,1, а при 5% погрешности — 0,05;

Uрпн — относительная погрешность, обусловленная наличием РПН, принимается равной половине действительного диапазона регулирования или ступени регулирования, если РПН не используется;

fвыр. — относительная погрешность выравнивания токов плеч. Данная погрешность определяется погрешностями входных ТТ и аналого-цифровыми преобразователями терминала. Может быть принята

Iт.о = 0,6 — для пускорезервных трансформаторов и трансформаторов, на которых возможно несинхронное АВР;

Ток торможения блокировки Iт.бл. ДЗТ определяется исходя из отстройки от максимально возможного сквозного тока нагрузки. Своего наибольшего значения сквозной ток нагрузки достигает при действии АВР секционного выключателя или АПВ питающих линий и может быть принят равным

где kотс. = 1,1 — коэффициент отстройки от внешнего КЗ.

С помощью правильного выбора коэффициента торможения обеспечивается несрабатывание ДЗТ в диапазоне значений тормозного тока от Iт.0 до Iт.бл.

Тормозной ток ДЗТ формируется по следующему алгоритму:

где I1 — наибольший из трех токов сторон ВН, НН ( 5039 А);

I2 = Iвн + Iнн1+ Iнн2 — I1 = 126+690+ 690 -5039 = -3533 А — сумма всех токов

— угол между векторами токов I1 и I2 , в проектных расчетах может быть принят 10-20 ;

Разновидности
Расчет выбора трансформатора тока по мощности производится в зависимости сечения токопроводящего проводника и расчетной мощности.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Зачем нужны трансформаторы тока В таком значении тока,выявляется недоучет электроэнергии, сокращаемый при использовании трансформаторов с классом точности S. Спрашивайте, я на связи!

Как подключается ТТ
