Неисправность контактов разъема

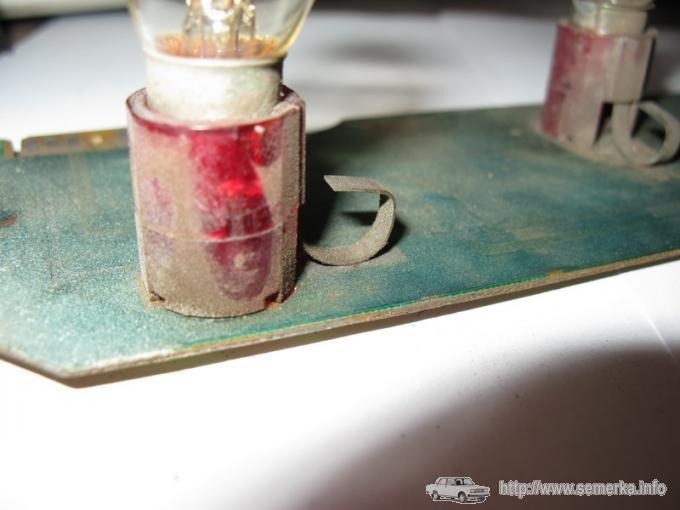

На разъеме PCB дорожки, ведущие к патронам ламп разных ламп, обозначены цифрами:
Габариты на ВАЗ-2107 включаются крайним левым из четырех клавишных переключателей, расположенных под рычагом переключения передач. Этот переключатель является трехпозиционным: боковое освещение вместе с подсветкой номерного знака и подсветкой прибора включается во втором положении.
Блок предохранителей, расположенный под капотом автомобиля рядом с лобовым стеклом ближе к пассажирскому сидению, имеет задние предохранители с номерами F14 (8A / 10A) и F15 (8A / 10A). В этом случае предохранитель F14 отвечает за работу боковых фар левой и правой задней фары, а также:
Задние фонари на ВАЗ 2107 светодиодные в Москве купить недорого в интернет магазине с доставкой | 40NOG
- снизить потребление электроэнергии;
- увеличить скорость;
- усилить информационное наполнение;
- увеличить яркость задних фонарей по сравнению со стандартным осветительным оборудованием.

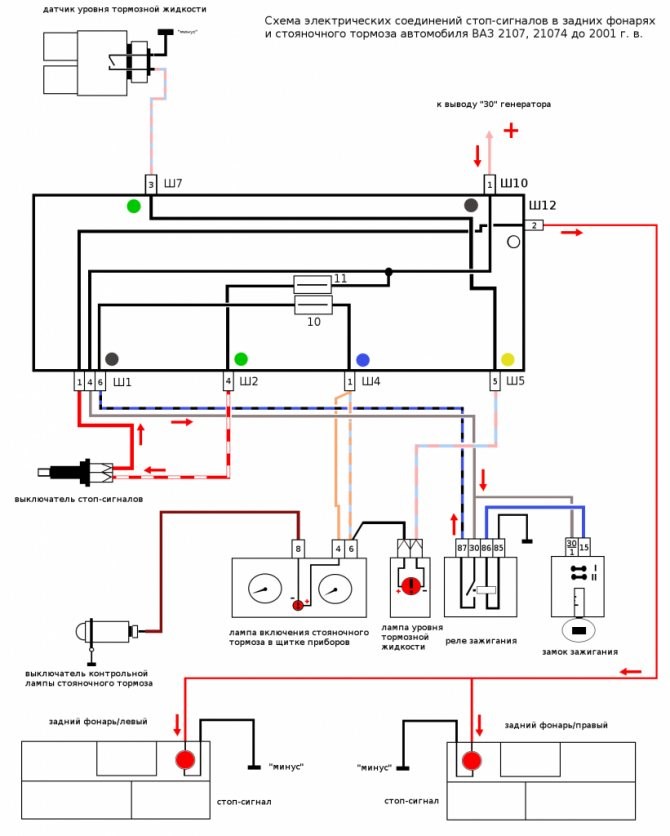

Стоп сигнал
Выключатель стоп-сигнала находится на подвеске педали тормоза. Индикатор тормоза активируется следующим образом: при нажатии на педаль тормоза пружина переключателя нажимает на управляющий штифт. Контакты в выключателе замыкают цепь стоп-сигнала. Когда педаль тормоза отпущена, штифт возвращается в исходное положение, и стоп-сигнал гаснет.
Предохранитель F11 установлен в цепи стоп-сигнала, который также отвечает за работу внутреннего освещения кузова.
Некоторые владельцы ВАЗ-2107 устанавливают дополнительный сигнал торможения, чтобы сделать сигналы водителя более заметными на дороге. Этот стоп-сигнал обычно расположен на заднем стекле внутри кабины и работает на светодиодах.

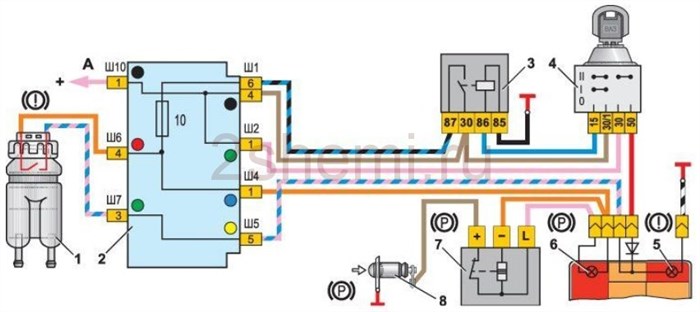

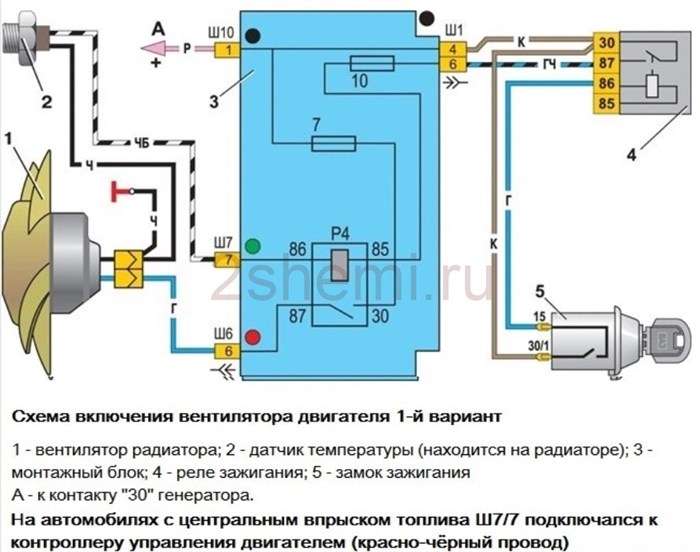

- Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;
- Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;
- Реле зажигания с минусовым выводом на «массу»;
- Замок зажигания на рулевой колонке;
- Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;
- Контрольная лампа об активированном стояночном тормозе.
Задние фонари ВАЗ 2107: схема подключения, неисправности, замена и ремонт, инструкции с видео и фото

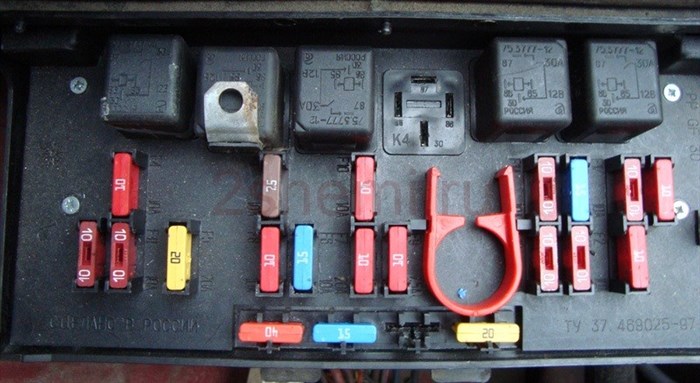

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:
- Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
- Электромотор передних дворников.
- Резервное гнездо.
- Резервное гнездо.
- Питание электрообогрева заднего стекла.
- Часы, прикуриватель, питание розетки “переноски”.
- Сигнал и вентилятор радиатора.
- Лампы указателя поворотов в режиме “аварийки”.
- “Противотуманки” и реле, регулирующее напряжение бортовой сети.
- Лампы панели приборов.
- Лампы стоп-сигнала.
- Правая фара дальнего света.
- Левая фара дальнего света, контрольная лампа дальнего света.
- Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
- Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
- Ближний свет (правая лампа).
- Ближний свет (левая лампа).
- Реле обогрева заднего стекла.
- Реле очистителя и омывателя фар.
- Реле сигнала.
- Реле электровентилятора системы охлаждения.
- Реле дальнего света.
- Реле ближнего света.
Фонарь заднего хода
Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:
- освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
- информирования других участников движения о том, что автомобиль перемещается задним ходом.
Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.
В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

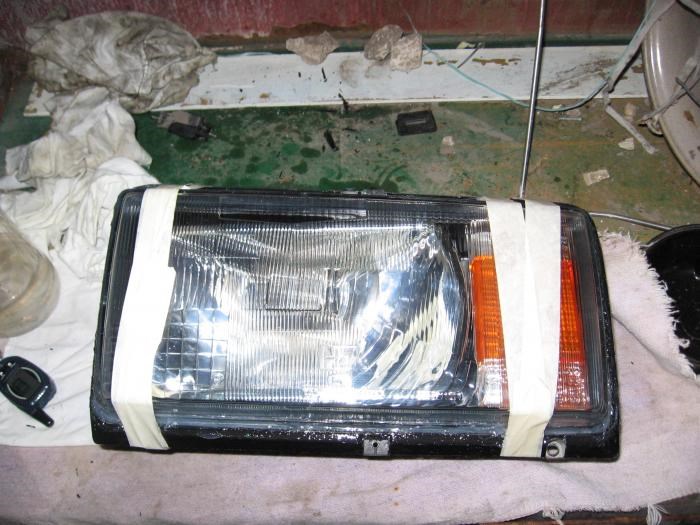

Тюнинг фар ВАЗ 2107, 2106 своими руками: передние, задние фонари, новая оптика
Подсветка номера ВАЗ-2107
Для того чтобы выполнить работы, необходимо приготовить все необходимое и обеспечить комфортные условия работы.
Подготовка
В рамках этой стадии выполняются следующие мероприятия:
- Работу необходимо проводить в сухом месте с хорошим освещением, идеальное решение – гараж, но можно делать это даже на улице, если погода позволяет, и нет атмосферных осадков.
- Никакой специальный инструмент не требуется, что является несомненным преимуществом данного вида работ.
Рабочий процесс
Все достаточно просто и занимает очень мало времени:
Огромным достоинством работ является то, что в отличие от современных моделей доступ к фарам ничем не ограничен , это существенно упрощает проведение работ своими руками и позволяет добиться наилучшего результата, так как вы полностью контролируете процесс.
Замена лампы ближнего света на ВАЗ 2107 начинается, как и на любом другом автомобиле, со снятия клеммы с аккумулятора . Возьмите за правило отключать батарею при любых работах с электрической частью автомобиля, это предотвратит возникновение проблем, которые могут возникнуть при замыканиях и повреждениях отдельных элементов, да и вас уже точно не поразит электрическим током.
- Если нет ближнего света на ВАЗ 2107 только с одной стороны, то можно заменить и одну лампу, хотя специалисты советуют ставить сразу две, так как свет может различаться . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
- В первую очередь необходимо снять заглушку, которая закрывает место установки лампочки и служит защитой от попадания внутрь корпуса влаги и грязи . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.
Затем нужно снять соединительную колодку с проводами, делать это следует очень аккуратно: беретесь за корпус соединителя и тянете в направлении от цоколя . Если , то можно очень легко нарушить контакты, и придется устранять еще и эту проблему.
После освобождения можно доставать старую лампу, ведь она уже ничем не закреплена
Обратите внимание на то, что, вынимая новый узел и устанавливая его на место, нельзя дотрагиваться до стеклянной части, так как это приведет к подгоранию мест прикосновения. Беритесь за патрон и соблюдайте аккуратность, чтобы избежать проблем. Сборка производится в обратной последовательности, поэтому отдельно прописывать данный процесс не имеет смысла
Осталось только одно – проверить работу системы, и если все нормально, то можно до конца собирать конструкцию.
