Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата
Самым распространенным видом самодельных стробоскопов, для которого понадобятся минимальные затраты на детали, можно собрать на основе корпуса фонарика либо фотоаппарата. Стоимость такого устройства будет в несколько раз дешевле и в большинстве случае не превысит 600 рублей, но в деле будет таким же надежным, эффективным и долговечным.
Сегодня уже существует большое количество схем, по которым можно легко собрать качественный и рабочий стробоскоп. Для того чтобы его сделать самостоятельно понадобиться небольшие навыки работы с паяльником, немного времени и усидчивости. Самой популярной схемой можно выбрать следующую, состоящая из следующих деталей:
- питающий шнур — 1 м;
- транзистор КТ-315;
- тиристор КУ-112А;
- несколько резисторов на 0,125 Вт;
- конденсаторы С1;
- НЧ-диод V2;
- реле с индексом RWH-SH-112D;
- несколько специальных зажимчиков;
- провод из меди — примерно 10 см.
У многих радиолюбителей этот простой набор элементов можно найти в гараже, а в случае их отсутствия — в любом городе есть магазины подобной электроники либо радиолюбительский рынок. Это стандартный набор радиодеталей для создания подобного простого диагностического инструмента.
Корпусом для конструкции этого самодельного стробоскопа послужит ненужный, но рабочий фонарик, или же сломанный фотоаппарат-мыльница. Его можно выбрать на свое усмотрение из того, что может оказаться под рукой и уже не нужным в хозяйстве.
Такое простое устройство, сделанное из подручных материалов, может быть многофункциональным. Его можно эксплуатировать в виде аппарата по регулировке зажигания, для проверки работоспособности свечей зажигания, а также производить настройку регулятора.
Стробоскоп для установки зажигания купить в Москве по низким ценам — «BestPrice»
Особенности настройки устройства
Есть еще один момент, который необходимо учитывать — длина кабеля, который проходит от печатной платы к контроллеру, должна быть не более полуметра. Для контроллера можно использовать 10 см медного проводника, который следует припаять к центральной жиле кабеля. Когда осуществляется подключение, он наматывается на изолированную часть высоковольтника тремя витками.
Чтобы увеличить уровень помехозащищенности, процедура намотки осуществляется как можно ближе к самой свече зажигания. Если меди у вас нет, то можно использовать зажим крокодил — этот компонент припаивается к центральной жиле. При этом зубчики крокодила должны быть немного загнуты, в противном случае это может привести к повреждению изоляции.
Средняя цена фабричного изделия и его недостатки
Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.
Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.
Читайте также: Почему не поступает топливо в карбюратор? Основные причины и способы устранения поломки
Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.
Как сделать простой стробоскоп для установки зажигания своими руками
- транзистор КТ315 (найти его можно в любой радиоаппаратуре былой эпохи, может иметь различные буквенные индексы);
- тиристор КУ112А (легко отыскать в импульсном блоке питания древних телевизоров);
- малогабаритные резисторы мощностью 0,125 Вт;
- дешевый (китайский) фонарик на диодах (количество диодов может быть разным, но лучше — от 6 до 10 штук);
- конденсатор C1 под напряжение от 16 Вольт;
- диод V2 — любой низкочастотный, например КД105 или Д9;
- малогабаритное реле (индекс BS-115-12A-DC12V или RWH-SH-112D, на 12 Ампер, катушка — 12 Вольт); впрочем, использовать можно и отечественные реле, например типа РЭС-10, с напряжением катушки 12 Вольт;
- провода питания необходимой длины (около 0,5-0,6 м) и зажимы типа «крокодил» для подключения стробоскопа к аккумуляторной батарее;
- экранированный провод до 0,5 м, кусок медного провода около 10 см.
Модели, рассчитанные для дискотек
Наверное, самым ожидаемым местом, где мы встречаем стробоскопы, будут дискотеки и другие развлекательные мероприятия. Здесь подобного рода осветительные установки создают прерывистое освещение, которое способствует визуальной «остановке» людей, танцующих на танцевальной площадке.
Кроме этого с помощью таких приборов на сцене или в зале можно создать разнообразные световые эффекты.
Обратите внимание! Использование пяти основных цветов позволят создать самые разнообразные оттенки. Их можно эффектно рассеять при помощи матового стекла.
К данной сфере применения также можно отнести стробоскопическое сценическое освещение. Но здесь существуют свои ограничения для применения стробоскопов в качестве подсветки. На дискотеке, в ночных клубах или сцене могут использоваться как ламповые осветительные установки, так и светодиодные.
Как правильно настроить самоделку
Чтобы проверить устройство на практике и установить угол опережения зажигания, делаем следующее:
- Прогреваем двигатель и оставляем его работать на холостом ходу.
- Подключаем самодельный стробоскоп к источнику питания.
- Наматываем медный датчик на жилу первого цилиндра.
- Направляем источник света на специальную метку, которая нанесена на корпус.
- Находим неподвижную точку на шкиве маховика.
- Чтобы две точки сошлись, необходимо вращать корпус зажигания и после зафиксировать его в определённом положении.
На практике самодельные стробоскопы ничем не уступают заводским. Главное, правильно собрать схему и проверить работу устройства. Изготовленные стробоскопы в домашних условиях обойдутся совсем недорого и могут быть легко отремонтированы при необходимости.
Установка УОЗ стробоскопом
- Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
- К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
- Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.

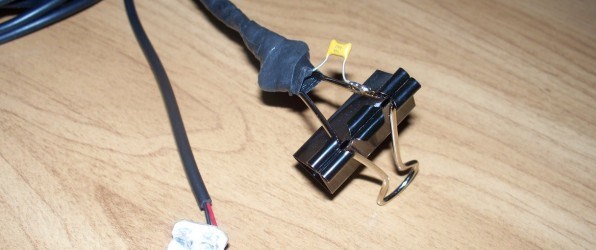

- К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
- Изолируем соединения.
