Как и чем спаять провода в распределительной коробке
Все без исключения электромонтажные схемы предусматривают наличие разветвления и соединения кабелей и проводов. Для этого требуется дополнительно устанавливать распределительную коробку, которую изготавливают из металла или полимерных материалов. Однако установить конструкцию недостаточно, важно знать технологию пайки скруток проводов в распредкоробке.
Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:
- Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
- Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
- Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.
В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.
Сварка проводов | Советы электрика
Пайка проводов
Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.
Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.
Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.
Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.
Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.
Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

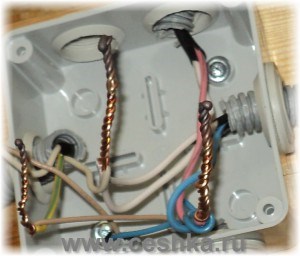

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

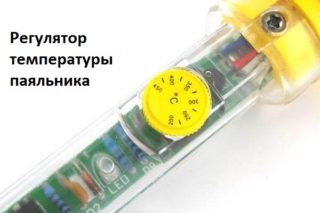

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.
Отзывов: 54 на «Распредкоробка. Сварка медных проводов- видео»
Если нет сварки- а нагрузка серьезная то лучше спаять.
А если сварочник есть то сварить и проще и быстрее
Да нет, Борис, ошибаетесь, как раз для домашних мастеров
Нужные советы для мужчин! Хорошо, когда мужчина все умеет делать
Материал подаете хорошо.А как с оптиматизацией статьи?
Самодельный. Простой понижающий трансформатор на 400Вт
220/12
Применяется как разделительный трансформатор в электроустановках.
А какие детали к транс-ру применяете? Имеются в виду электроды, зажимы и провод, сечение проводов. Нужна ли защитная маска при сварке? Спасибо
электроды- берешь большую круглую батарейку, разбираешь ее, внутри графитовый электрод, им и свариваю.
Зажимы: у меня применены мощные “крокодилы”- покупал в магазине.
Советую вместо них сделать так: взять ненужные плоскогубцы и к ручке приделать провод от транса через болтовое соединение.
Со вторым проводом ничего делать не надо, он не нагревается.
Сечение проводов минимум 4 квадрата, больше-лучше. У меня- 8 кв.мм, гибкие.
По поводу маски. Желательно очки как у газовой сварки, я варю без всего.;-)
Слепит конечно немного, но если сваривать скруток 6-10, то нормально.
методы 90х годов? Давно есть ваго клемы, которые легко и качественно устанавливаются, полностью изолируют жилы, дают возможность частичного или полного демонтажа, а так же добавления новой жилы. Так же, если у кого дома “ретро”, они помогут вам соединить медь с аллюминием 9используются в клемниках би митал). А так же используется в них эл. смазка, увеличивающая качество контакта.
Итог: геморойничать со сваркой, чтоп получить по большому счету обычные скрутки, больших размеров, не изолированных или потратить6 рублей на вагушку, и забыть про все это, зачистил – вставил, зачистил – вставил, при этом по всем физическим факторам выигрываем + все это намного эстетичней, ведь можно с ними распаять минимум в 2 раза больше груп, нежели в указаном методе.
Меня очень заинтересовал ваш метод монтажа распаячных коробок.А как по поводу многожильных проводов–не сильно они плавятся? На видио только монолит.Если можно то пришлите подробное описание вашего сварочника и фото.Хочу себе такой-же сделать.Мой эл.адрес:Korshik48@yandex.ua
Многожильные провода свариваются очень хорошо и если правильно пользоваться сваркой то изоляция не плавится. По сварочнику сделаю статью с фото, вижу что многие им интересуются
Сделал и я себе такой сварочник. Взял трансформатор 220/36-400Вт.Вот только у меня вопрос? Электрод я выковырял из толстой батарейки но при сварке из него выделяется электролит,и загорается.Вопрос:Как выполить из него электролит и насколько долго мне хватит одного электрода? И еще подскажите алюминий им тоже можно варить?
Кстати спасибо за информацию !! Я сваркой очень доволен.Продолжайте в том-же духе.На ваш сайт заглядываю каждый день.Удачи вам.
Как сделать трансформатор для сварки проводов своими руками и работать им | Дизайн и ремонт квартир своими руками
Преимущества и недостатки аппарата сварки проводов
- аппарат вполне хорошо варит, напряжения хватает для зажигания дуги и трансформатор от микроволновки не греется, но если у вас будет транс побольше, то лучше мотать вторичную обмотку проводом на 10 кв мм.
- аппарат получился очень компактный, хотя не скажу, что он легкий, т.к. трансформатор от микроволновки весит обычно 3-5 кг
- аппарату не хватает выключателя, т.к. трудно сразу попасть скруткой в ямку в графите. Удобнее было бы, сначала вставлять в ямку скрутку, а затем включать сварку, кнопку лучше расположить на держаке графитовой клеммы, думаю, я это реализую в будущем.
- Как сделать хорошую клемму — нужно использовать больший кусок графита, например щетку от мощного двигателя или щетку от троллейбуса, в ней сверлится несколько ямок. В эти ямки потом вкладывает скрутка и тогда капля будет ровной и красивой, а если варить электродом батарейки капля получается, но норовит соскочить вниз. А также электрод от батарейки прилично дымит и воняет, видимо, из-за различных примесей.
- Учитывайте что, при сварке медных скруток будет дым, запах гарью и графитовый электрод иногда загорается, так что сварку лучше производить с открытым окном.
- Лучше окунать скрутку в буру перед сваркой и не перегревать скрутку, т.к. начнет плавиться изоляция проводов и медь в месте сварки станет хрупкой.
- Не забывайте ровно откусывать концы проводов скрутки, чтобы они были одной длины.
- Если изготовить дроссель, то сварка будет более мягко варить (это я еще опробую).
В общем получил отличный аппарат для сварки скруток и море удовольствия от его изготовления.
А так ждите апдейтов этой статьи, т.к. аппарат еще будет дорабатываться.

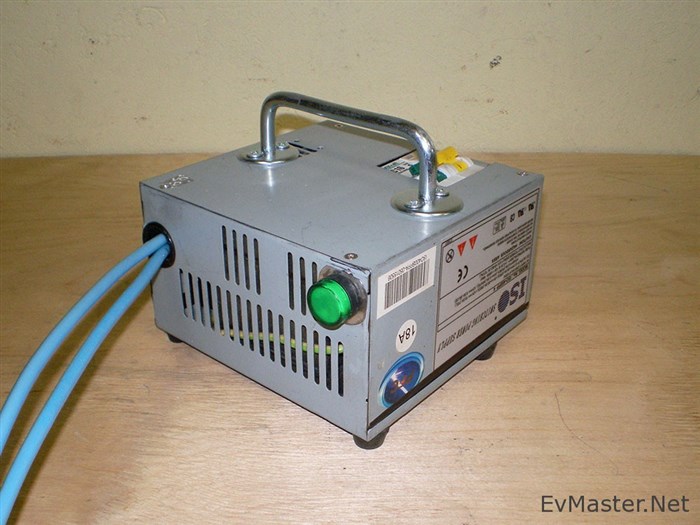

Аппарат для сварки скруток своими руками
- сварка медных проводов при ремонте квартиры (алюминиевые варить не собираюсь), т.е. в пределах одной коробки в каждой комнате, поэтому длину проводов 3 метра я посчитал достаточной
- получить как можно более компактный аппарат для сварки скруток, поэтому я использовал корпус от БП компьютера и трансформатор от микроволновки, который сочетает в себе малый размер (немалый вес) и большую мощность.
