Особенности приборной панели автомобиля ВАЗ 2110
Композиция на торпеде автомобиля ВАЗ 2110 приборной панели включает:
Нужно направить внимание на работу электровентилятора и термостата системы остывания.
Совет: Воспрещается работа мотора в режиме перегрева. Температура воды более 110 °С.
Чтоб получить настоящее значение частоты вращения агрегата необходимо показание стрелки устройства помножить на 100. Показание стрелки в красноватой зоне значит, что движок работает на завышенной частоте, что небезопасно для продолжения движения автомобиля.
- 3 – спидометр. Положение стрелки показывает на примерную скорость движения авто в км/час.
- 4 – указывает уровень горючего.
- 5 – кнопка для сбрасывания на счетчике дневного пробега.
- 6 – экран для счетчика дневного пробега и одометра.
- 7 – экран для указания времени.
Вся композиция устройств фиксируется 2-мя винтами в соответственном гнезде приборной панели. Соединения ее выполнены при помощи печатного монтажа на плате с применением фольгированного гетинакса. Плата отлично прикреплена сзади корпуса.
Спидометр обустроен 2-мя счетчиками, показывающими пройденный путь: один – итоговый, другой – «суточный». Соответственной кнопкой показания последнего просто сбрасываются.
Совет: Показания можно сбрасывать только при стоящем автомобиле.
Последние модели ВАЗ 2110 оснащаются электрической приборной панелью. На ней содержатся все составляющие и контрольные индикаторы, значки и лампы.
Лампы 2110, 2111, 2112 | Лампа ближнего света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
- Можно снять кожух, но при этом плата все равно будет заблокирована.
- Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
- Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
- Стрелки по любому надо будет снять.
Контрольные лампы, расположенные на дополнительной панели ВАЗ-2112
В торпедо ВАЗ-2112 вмонтирована дополнительная панель, на которой конструкторы также разместили несколько индикаторов. В частности, посередине располагается силуэт автомобиля с распахнутыми дверцами. Если какая-то из дверей подсвечивается – значит, она закрыта недостаточно плотно.
С левой стороны от индикатора автомобиля (один над другим) расположено три индикатора:
- предупреждение о низком уровне моторного масла (дополнительное);
- предупреждение о низком уровне жидкости в бачке стеклоомывателя;
- дополнительное предупреждение о высокой температуре охлаждающей жидкости.
Справа от силуэта авто, опять-таки друг над другом, находится еще три индикатора:
Устройство
Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.
Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.
Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.
Разобраться с распиновкой панели приборов у ВАЗ 2110 поможет данный материл:
Панель приборов ВАЗ 2110 в разобранном виде
Не работает подсветка приборов на ваз 2110
- Первым делом снимаем кожух;
- Крестовой отверткой откручиваем крепящие болты;
- Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
- Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.
Снятие старой и установка новой панели
Процесс замены на европанель не требует приглашения мастеров высокой квалификации.
Демонтаж старой панели
- Демонтируются щитки, расположенные у ног, сидящих впереди людей.
- Из-под ручного тормоза убирается криволинейная заглушка;
- Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
- С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
- Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
- С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
- Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
- Демонтируется монтажный блок и вынимается пластиковый кожух.
Монтаж нового образца панели
Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:
Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

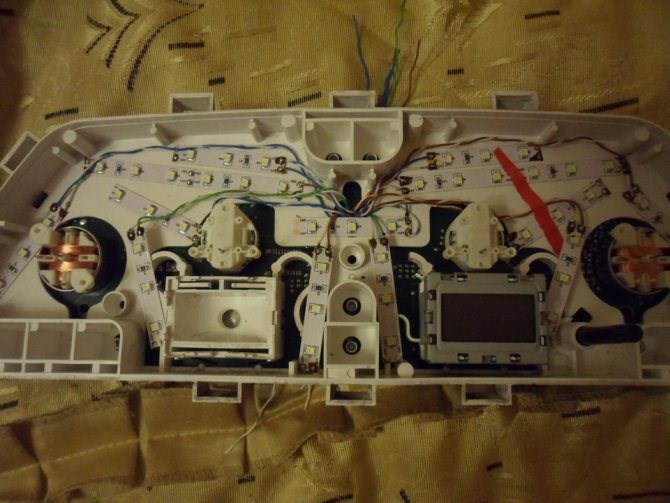

Светодиодные лампы на ВАЗ 2110-11-12
Светодиодные лампы обладают большим световым потоком при меньшей мощности в сравнении с обычными лампами светят, при этом служат в разы дольше.
