Светодиодная матрица для прожектора 30 вт в Москве

Светодиодная матрица LED Chip для прожектора 30ВтТип товара: Светодиодная матрица Световой поток, ≈ Lm: 750 Входное напряжение, V.: 30-36 Мощность, Вт (Вт/м): 20 Тип корпуса: Матрица Форма корпуса: Квадратный Цвет свечения: дневной белый 6300-6800K Рабочая температура: от -20 до +60 градусов Длина, мм: 46 Ширина, мм: 52 Высота, мм: 3 Назначение: Производство (ремонт)

Сверхяркая мощная светодиодная матрица. Используется при конструировании осветительных приборов общего назначения.

Светодиодная матрица LED Chip для прожектора 80ВтТип товара: Светодиодная матрица Световой поток, ≈ Lm: 1200 Входное напряжение, V.: 30-36 Мощность, Вт (Вт/м): 80 Тип корпуса: Матрица Форма корпуса: Квадратный Цвет свечения: дневной белый 6300-6800K Рабочая температура: от -20 до +60 градусов Длина, мм: 46 Ширина, мм: 52 Высота, мм: 3 Назначение: Производство (ремонт)

Светодиодная матрица LED Chip чип для прожектора 10ВтТип товара: Светодиодная матрица Световой поток, ≈ Lm: 420 Входное напряжение, V.: 27-30 Мощность, Вт (Вт/м): 10 Тип корпуса: Матрица Форма корпуса: Квадратный Цвет свечения: дневной белый 6300-6800K Рабочая температура: от -20 до +60 градусов Длина, мм: 46 Ширина, мм: 52 Высота, мм: 3 Назначение: Производство (ремонт)

Сверхяркая мощная светодиодная матрица. Используется при конструировании осветительных приборов общего назначения. внимание. Температура работающей матрицы не должна превышать 60 градусов по Цельсию, исходя из этого правильно выбирайте радиатор для теплоотвода.

внимание. Температура работающей матрицы не должна превышать 60 градусов по Цельсию, исходя из этого правильно выбирайте радиатор для теплоотвода.

Светодиодная матрица COB. Цвет белый, температура свечения 6000K, мощность 30W, напряжение 30-35V, ток 900mA, световой поток 2700Lm, угол 110-140 градусов. Размеры 52x46x4.3мм. Устанавливать на теплоотвод.

фото market.yandex.ru

Техническая характеристика: Мощность, Вт 30 Светодиодная матрица 30Вт Блок питания (драйвер) 30Вт,900мА Выходное напряжение драйвера, вольт 32 вольт Цветовая температура Холодный белый (6000К) Цветопередача (RA) >80 Яркость 3000 люмен Вес, кг 1.69 Ширина, мм 225 Высота, мм 186 Глубина, мм 115 Материал корпуса Алюминий Уровень влагозащиты IP65 Срок службы светодиодов 50 тыс.часов

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Светодиодный прожектор 50 Вт (Обзор моделей) Нужна маленькая консультация ,в прожекторе 50W стоят 48 светодиода параллельно сдвоенные и получается последовательно 24 светодиода. Спрашивайте, я на связи!

Ремонт светодиодных прожекторов своими руками: причины и устранение неполадок

Cветодиодный прожектор, устройство, ремонт.

Рассказано с пояснениями о двух способах восстановления светодиодных прожекторов.

Первый способ восстановления — замена неисправных деталей.

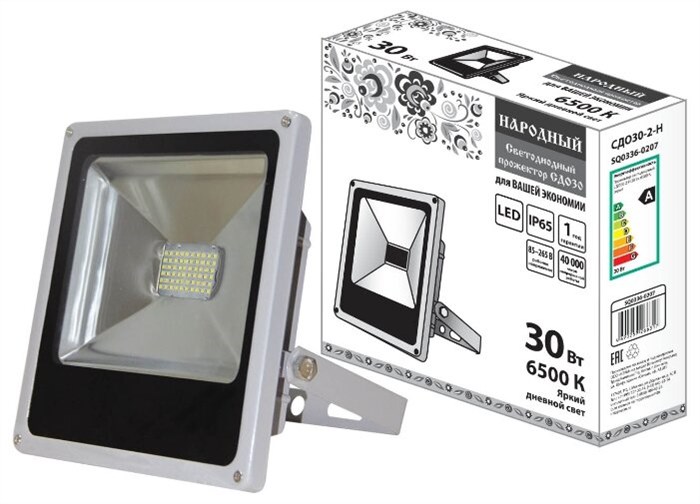

Прожектор светодиодный мощностью 30 Вт полностью перестал работать.

Корпус герметичный, разбирается просто откручиванием 4х винтов по периметру.

Подключаем к сети 220В и измеряем напряжение прямо на контактах питания светодиодной матрицы. Оно равно 0. Должно быть около 30 В, как написано на корпусе драйвера.

Отпаиваем провода и проверяем светодиоды. Их 10 групп по 6 светодиодов. В каждой группе светодиоды соединены параллельно, а сами группы последовательно. Напряжение питания одного светодиода около 3 В, 10 групп последовательно будет около 30 В. Вот такое напряжение и должен обеспечивать драйвер.

Из 60 светодиодов при проверке не светит только 1. Это не окажет существенного влияния на работу прожектора, поэтому переходим к драйверу.

Драйвер приклеен к корпусу. Его металлический корпус можно разогнуть, чтобы освободить плату с деталями.

После очистки от герметика и гари получаем доступ к деталям. Часть платы выгорела. Но пробитыми оказались только диоды входного мостика. Микросхема и остальные детали не коротят при прозвонке.

Выпаиваем неисправные детали, очищаем плату, обугленные участки платы нужно удалить, через них может быть утечка. Промываем все спиртом. Ставим новые диоды. У меня под рукой 1N4007. Они конечно больше по габаритам, но места для их установки хватит. По обратному напряжению и току они подходят с запасом. Вот так они были запаяны.

Схема подключения показана ниже. Резистор 10 Ом на 2 Вт установлен снаружи драйвера. Он нужен для ограничения тока заряда конденсатора после диодного моста при первом включении. Это повысит надежность. Конденсатор 22 мкф на 400 В в схеме уже был, его не менял.

Первое включение через лампу 220В 100Вт. Вдруг еще что-то неисправно, лампа ограничит ток и потери будут минимизированы.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Светодиод мощный 50W – АС Энергия Светодиоды используются для искусственного освещения в жилых помещениях и офисах, производственных цехах и на транспорте, а также при устройстве наружного освещения улиц и промышленных площадок. Спрашивайте, я на связи!

Cветодиодный прожектор, устройство, ремонт. — Радиомастер инфо

Светодиоды мощные 50W

Матричные сверхяркие мощные светодиоды 50W – твердотельные полупроводниковые источники света с прямым напряжением от 33В до 36В и силой прямого тока до 1750 мА. Световой поток при этом в зависимости от номинала варьируется от 3200 лм до 4500 лм, а мощность рассеивания составляет 50Вт.

Отличительными характеристиками представленных мощных светодиодов 50W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления.

Мощные светодиоды 50W представлены двумя вариантами цветового свечения: теплый белый и холодный белый.

Корпус мощных светодиодов 50W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.

В качестве дополнительного теплоотвода, на который монтируется светодиод, используются алюминиевые подложки (так называемая плата для мощных светодиодов).

Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение.

Подключение мощных светодиодов 50W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе). Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов.

Повышенная рабочая температура среды составляет не более +80°С, пониженная рабочая температура – не ниже -30°С. Угол свечения широкий – 120°.

Более подробные характеристики, габаритные размеры, расшифровка маркировки, цоколёвка полярности, схема подключения мощных светодиодов 50W приведены ниже.

Гарантийный срок работы поставляемых нашей компанией ярких мощных светодиодов 50W составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные светодиоды 50W зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Цветовая температура В качестве дополнительного теплоотвода, на который монтируется светодиод, используются алюминиевые подложки так называемая плата для мощных светодиодов. Спрашивайте, я на связи!

Устройство светодиодного прожектора

Рекомендуем посмотреть:

Матричные мощные светодиоды 50W
		Прямой ток (IF)			1750 мА
		Прямой пульсирующий ток (IFP)			3500 мА
		Обратное напряжение (VR)			50 В
		Мощность рассеивания (PD)			50 Вт
		Угол рассеивания света			120°
		Рабочая температура (TOPR)			-30°С – +80°С
		Температура хранения (TSTG)			-40°С – +100°С
		Температура пайки (TSOL)			260°С
Фото	Серия	Цена	Цвет	Цветовая температура	Прямое напряжение VF	Световой поток
	50W-3000K-4000Lm	367,80 руб.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Что лучше – прожектор с обычными источниками света или LED прибор Считается, что одним из самых эффективных способов общего снижения уровня энергозатрат сегодня является организация систем искусственного освещения с использованием светодиодов. Спрашивайте, я на связи!

Конденсатор для ограничения тока
