Для чего нужен контроллер дхо
Контроллер управляет включением ДХО когда это необходимо. Это основная задача, хотя применить её можно и в других областях. Сигналом для включения-выключения является напряжение бортовой сети и так же сигнал с габаритов автомобиля.
Контроллер имеет возможность настройки порога включения и отключения ДХО и так же есть возможность настройки не полного погасания ДХО при включении габаритов, а выбора любого уровня яркости ДХО от нуля до максимума.
Контроллер имеет плавный розжиг и плавное затухание.
Если включаются габариты и работа ДХО разрешена, то яркость изменится на уровень, на которую накручен потенциометр регулятора уровня яркости. Можно сделать, что при включении ДХО полностью тухли, или можно настроить треть яркости например, или любой другой уровень яркости.
Для подключения контроллера необходимо подключить четыре провода: масса, +зажигание, габариты и выход на ДХО.
Есть три режима работы:
1. — Основной режим, когда включение происходит на 2/3 напряжения, а выключения на 1/3 напряжения бортовой сети. Как описано выше по ссылке. Условие работы этого режима: минимальный порог должен быть выше максимального. То есть, включили зажигание, нажали кнопку МИН, далее завели автомобиль — нажали кнопку МАКС.
2 — Режим выбранного порога без петли гистерезиса, как в первом варианте работы. Условие выбора этого режима: нужно нажать две кнопки одновременно, после этого порогом будет считаться напряжение в борт сети, при котором были нажаты кнопки настройки. Превышение этого порога выше сразу включает свет, ниже — гасит.
3. — Режим фиксированного порога в 13.8 Вольта. Условие выбора этого режима: нужно сделать наоборот, нажать кнопку МИН при заведенном двигателе, а кнопку МАКС при заглушенном. Другими словами максимальное значение порога должно быть меньше минимального.
Получилась достаточно универсальная поделка, которую можно например применить для работы контроля генератора или контроля превышения какого либо напряжения где либо или наоборот его понижения.
В приложении прошивка, схемы и все что нужно для сборки, перечень компонентов, включая исходники:
Дневные ходовые огни (ДХО) обязаны соответствовать определенному режиму работы, который прописан в ГОСТе Р 41.48-2004 (Правила ЕЭК ООН N 48). Умельцы придумали ряд схем подключения ходовых огней, однако они либо очень сложны в реализации, либо не соответствуют требованиям ГОСТа. Существуют и уже готовые блоки управления ДХО, но и здесь есть свои подводные камни.
Как подключить ДХО с отключением при включении ближнего света
- Не соответствие ГОСТу Р 41.48-2004 (Правилам ЕЭК ООН №48): ходовые огни должны работать в автоматическом режиме; при включении ближнего или дальнего света обязаны полностью гаснуть, а не притухать; после остановки мотора автомобиля ДХО должны гаснуть сразу же.
- Отсутствие стабилизации напряжения.
- Не достаточно качественная сборка и уровень защиты устройства в целом.
Китайские контроллеры ходовых огней
Из-за разнообразия и низкой стоимости, товары из Китая заполонили рынок России и стран СНГ. Не стали исключением и контроллеры ДХО. На популярном сайте AliExpress.com можно найти несколько вариантов блоков управления дневных ходовых огней, которые имеют приятный ценник и множество положительных отзывов. Но давайте разберемся, так ли хорошо все на самом деле.
Соответствие режиму работы
На AliExpress можно найти около 7 разновидностей модулей управления дневным светом автомобиля. Первые четыре работают автоматически.
Согласно последней редакции Правил ЕЭК ООН №48 противотуманные фары, лампы ближнего и дальнего света должны работать только с включенными габаритными огнями.
Производителем заявлена встроенная в блок управление стабилизация напряжения на уровне 12 вольт, но по замерам и отзывам покупателей она отсутствует.
В продаже также существует разновидность данного контроллера ДХО с выносным пультом дистанционного управления режимом стробоскопа.
Какие из вышеописанного следуют выводы? Во-первых, при работающем ближнем или дальнем свете ДХО должны полностью гаснуть, а не притухать. Во-вторых, ДХО должны выключаться сразу же, без задержки. То есть все варианты не соответствуют требованиям Правил ЕЭК ООН №48 и ГОСТа Р 41.48-2004 и не могут применяться в автомобиле.
Следующие три варианта работают не в автоматическом режиме – управление осуществляется вручную, что сразу же противоречит требованиям режима работы.
Помимо вышеописанных моментов, все 7 разновидностей не имеют стабилизации по напряжению.
Качество сборки
Про качество китайских модулей управления ДХО много можно не говорить – оно полностью соответствует цене. В самых дешевых вариантах применяются максимально дешевые комплектующие. Если взять наиболее продаваемый образец, то сразу же можно заметить два момента:
Если присмотреться к плате устройства, то можно обнаружить остатки флюса и отсутствие защитных диодов.
В более дорогих моделях ситуация чуть лучше, но все так же далека от приемлемой.
Откуда хвалебные отзывы?
Схема подключения ДХО с отключением ближнего света
Существует множество способов подключить дневные огни так, чтобы они автоматически отключались одновременно с включением ближнего света. Различные варианты отличаются по сложности, задействованным радиодеталям, наличием ограничений. В большинстве случаев подключение ДХО своими руками не вызывает затруднений у водителей.
Один из самых простых вариантов. Здесь не требуется использовать реле и какие-то дорогостоящие или сложные приборы.
Светодиоды запитываются от замка зажигания. В цепь питания нужно подключить защитный диод и предохранитель. Минус светодиода соединяется с плюсом источника ближнего света. После включения зажигания создается цепь через два последовательно включенных диода и спираль лампы на корпус. Поскольку потребляемый светодиодом ток незначителен, лампы головного света не зажигаются.
При включении ближнего света потенциалы на входе и выходе светодиода выравниваются и ДХО отключаются. Аналогичным образом можно подключить ходовые огни через габариты. Тогда они будут отключаться при активации последних.
У описанного способа включения есть и определенные недостатки:
– так можно подключить только светодиодные ДХО (причём их номинальный ток должен быть значительно ниже тока срабатывания лампы);
– источники ближнего света должны быть со спиралью накаливания (со светодиодными излучателями в фарах схема нормально работать не будет).
Для исключения указанных недостатков применяются более сложные варианты подключения.
Изготовление контроллера ДХО (дневных ходовых огней) своими руками по схеме
- Приведенные выше функциональные схемы изображены в упрощенном виде, без стабилизаторов напряжения. Светодиодные ДХО будут работать и в этих случаях. Но их надёжность и время наработки на отказ снизится — из-за возможных колебаний напряжения в бортовой электросети. Включенный в цепь стабилизатор обеспечит постоянное напряжение +12 В, что продлит срок работы световых приборов.
- Желательно предусмотреть возможность отключения ходовых огней вручную, с места водителя (или в крайнем случае — с помощью переключателя под капотом). Для этого достаточно добавить в цепь питания тумблер, который будет принудительно прерывать подачу электропитания.

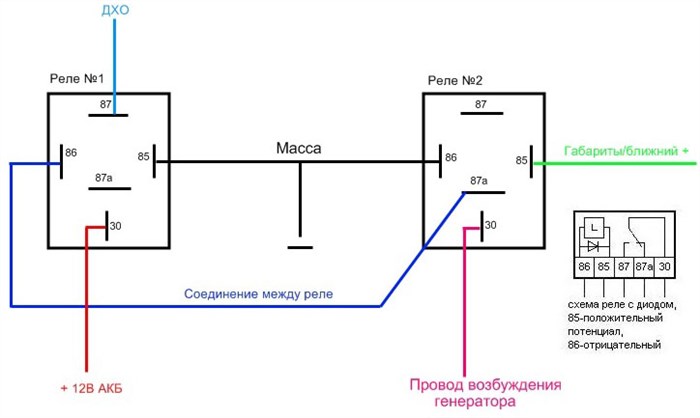

Схема с четырехконтактным реле
Этот способ имеет несколько вариаций и позволяет подключить не только светодиодные огни, но и приборы другого типа. Указанная особенность обеспечивается за счёт организации цепи питания через контакты реле (https://electro-kot.ru/avtosvet/komplektuiushie/kontrollery-rele/).
Следует убедиться, что ДХО стабильно срабатывают при запуске двигателя, а при его выключении — отключаются. После этого геркон убирается в термически защищенную трубку и фиксируется в выбранном положении посредством хомутов.
Альтернативный вариант этой же схемы предусматривает подсоединение обмотки реле (через контакты 85, 86) к датчику давления масла. При этом нам вообще не нужен геркон, как и его предварительная настройка.
Принцип работы здесь аналогичен: после запуска двигателя с последующим срабатыванием датчика масла по обмотке реле начинает идти ток. Замыкается пара контактов 87 и 30, после чего ходовые огни запитываются от замка зажигания через лампы ближнего света. После глушения мотора давление падает, цепь реле размыкается, а светодиоды отключаются.
Основной недостаток здесь один — невозможность использования при установленных в фарах LED-диодах. При включении от датчика масла возможен также ускоренный выход из строя его контактов. Чтобы избежать этого, следует подключить менее мощное реле (желательно с током обмотки не больше 30 мА).
