Подготовительные работы
На рынке представлено несколько вариантов систем впрыска, но наилучшим окажется BOSCH M 1.5.4. У него отменное качество, высокая надежность, а главное — низкая цена. В любом случае придется приобрести некоторые детали на вторичном рынке. Основные элементы, которые тоже нужно приобрести:
- корпус воздушного фильтра;
- впускной коллектор для инжекторной системы ВАЗ 2109;
- топливный бак;
- рампа;
- генератор от модели ВАЗ 2110 или аналогичный;
- топливный насос;
- провода, датчики, исполнительные механизмы.
Перед монтажом нового оборудования необходимо демонтировать генератор, патрубки и шланги охлаждения, термостат, бензобак. Топливный бак перед установкой обязательно промывается и сушится.

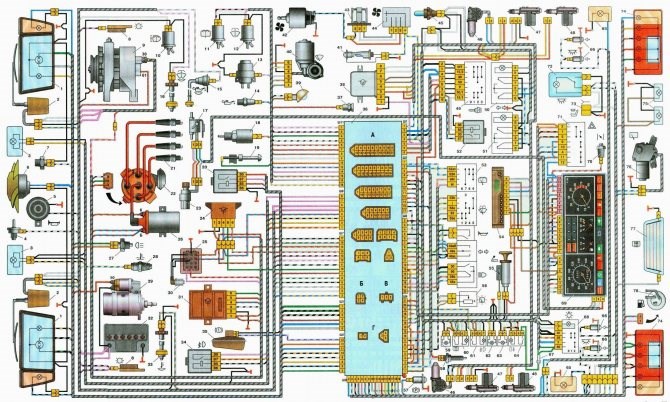

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»
- первым делом, нужно под автомобиль поставить надежную опору, лучше всего деревянные пни;
- открутите левый краб, отведите растяжку в сторону;
- снимите генератор с мотора;
- демонтируйте шпильку натяжника, насос, трамблер и приемную трубку;
- не забудьте снять головку, если планируете капитальный ремонт;
- мотор необходимо вынуть с коробки, опустить на пол;
- для того чтобы достать движок, нужно поднять повыше переднюю часть (делается это с помощью домкрата);
- также вы можете все просто протащить через верх.
Процесс снятия и подключения
- В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
- В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
- Между ними стальная панель моторного отсека, сквозь которую проложена проводка.
Переподключение блока предохранителей
Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.
Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.
Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.
Электрическая схема своими руками убережет от ошибок
Замена проводки
Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:
Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.
Подключение датчиков и панели
Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:
- Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
- Звуковой сигнал;
- Электронный тахометр;
- Датчик тормозной жидкости;
- Датчик температуры;
- Датчик уровня топлива.
Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.
Провода передней фары ВАЗ 2108, 2109, 21099
В передних фарах автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 установлены лампы ближнего/дальнего света фар, лампа габарита, лампа указателя поворота.
Провода передней фары ВАЗ 2108, 2109, 21099
К каждой из блок-фар присоединены по две колодки (фишки) проводов на эти лампы. Одна основная — на саму фару, другая дополнительная на секцию указателя поворота.
Распиновка проводов передней фары автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
Основная колодка проводов
В фигурной колодке (присоединяется к фаре только в одном положении) объединены четыре провода. Распиновка проводов следующая.
1 — Серый провод (+ на ближний свет). Идет с вывода «6» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Зеленый провод (+ на дальний свет). Идет с вывода «1» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Крепится на кузов рядом с фарой. На автомобилях до 1998 г.в. к ним присоединен черный провод на массу датчика включения вентилятора радиатора системы охлаждения двигателя. Внутри фары продолжается на колодку лампы черным проводом.
4 — Желтый провод (+ на лампу габаритных огней). Идет на вывод «8» колодки Ш6 (Х6). Внутри фары на лампу габаритного огня продолжается синим проводом.
1 — Черно-серый провод (+ на ближний свет). Идет с вывода «3» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Черно-зеленый провод (+ на дальний свет). Идет с вывода «2» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Соединяется с минусовым проводом указателя поворота и крепится на кузов рядом с фарой.
4 — Желто-черный провод (+ на лампу габаритных огней). Идет с вывода «10» колодки Ш6 (Х6). Внутри фары на лампу габаритного огня продолжается синим проводом.
| К1 | Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле) |
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле задних противотуманных фонарей(Резервное реле) |
7 основных неисправностей электросхемы ВАЗ-2109 и способы их устранений
- Со стороны салона втаскиваем в подкапотное пространство жгут проводов с разъемами (нужный край легко определить по разъемам, сравнив их со старой проводкой);
- Пробрасываем ее, распределяя жгуты по точкам присоединения (самые длинные – к габаритным огням и фарам с омывателями);
- Подключаем клемные колодки к датчикам и разъемам.

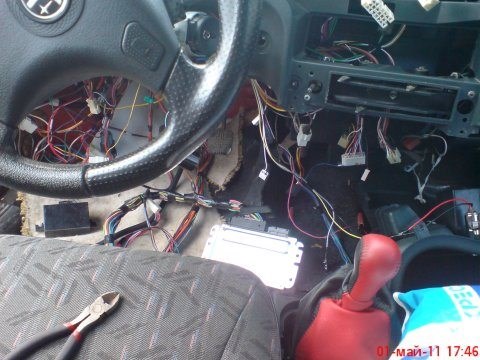

Работа в салоне
Это самый трудный этап работы своими руками, поскольку:
Проводка ВАЗ 21099 на инжектор панели приборов соединяется с новой после перепайки разъемов
Меры предосторожности
При работе с электрооборудованием следует соблюдать меры предосторожности:
- Ознакомиться с требованиями, которые содержит штатная инструкция;
- Отсоединить АКБ;
- Работу с клеммами и контактами осуществлять в резиновых перчатках, чтобы избежать ненужного загрязнения.
Замена колодки
Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.

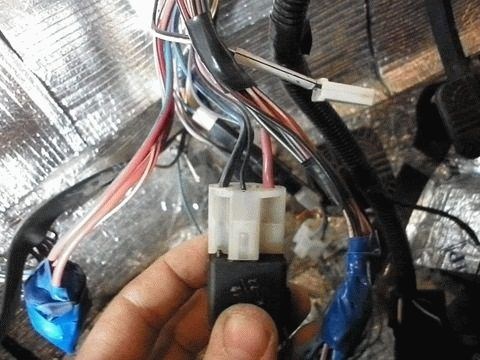

Колодка на 9 контактов, которую предстоит заменить
Совет: цена на подобные работы в автосервисе равна стоимости самого инжектора, так что стимул для самостоятельной работы более чем весомый.
Схема приборов, подключенных на колодку
Пошаговая инструкция замены колодки выглядит следующим образом:
- провод, передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
- сигнал Check Engine поступает на 8 контакт колодки (БП);
- датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
- диагностическая колодка подключена к ГБ, и взаимодействует с БК;
- электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
- разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
- пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
- питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
- за информацию уровня бензина в баке автомобиля отвечает разъем Р.
Справочно: Электрический жгут бензонасоса (на схеме – СУД) является отдельным от салонной проводки. Контакт с бензонасоса происходит непосредственно на СУД, а уже затем и на салонную проводку.
