Как провести электропроводку в квартире и какие требования нужно соблюдать
Монтаж электропроводки в квартире не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.
Разводка кабеля по комнатам состоит из следующих этапов:
- составление схемы;
- расчет количества необходимых материалов и электрической фурнитуры;
- разметка и штробление стен;
- крепление кабеля;
- установка розеток, выключателей и распределительных коробок;
- сборка вводного щитка;
- проверка линии тестером.
Следует отметить, что на сегодняшний день открытая электропроводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.
Далее мы предоставим подробную пошаговую инструкцию монтажа электрики с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.
Разводка электропроводки в частном доме
Выбор фурнитуры и автоматики

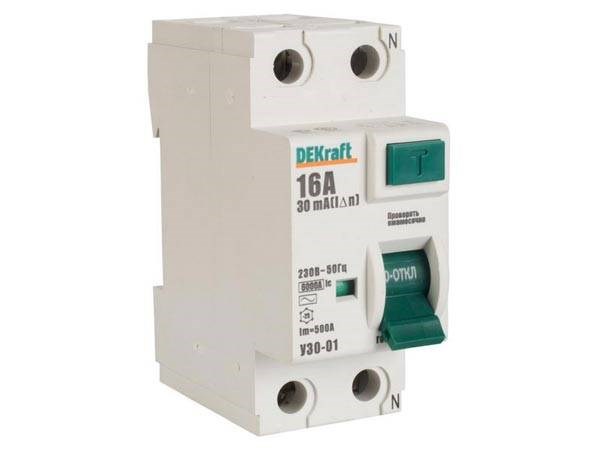

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.
Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

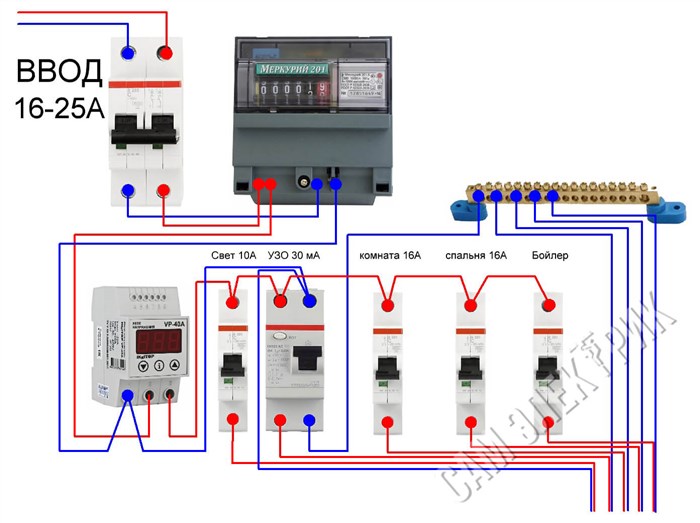

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):
Если в квартире предусмотрено заземление, схема будет следующей:
Для чего нужна предварительная схема разводки
На данный момент уже достаточно сложно самостоятельно выполнить разводку без особых умений. Поэтому для работы рекомендуется нанимать мастера. В случае, если нужно создать разводку электропроводки в новой квартире, желательно построить план, в котором будут указаны важные детали, касающиеся проводки.

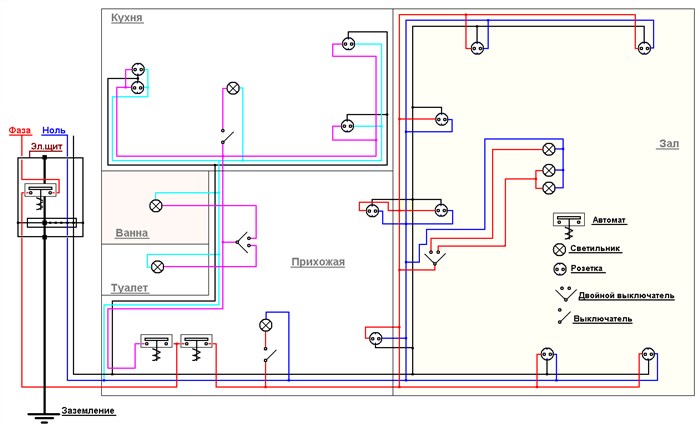

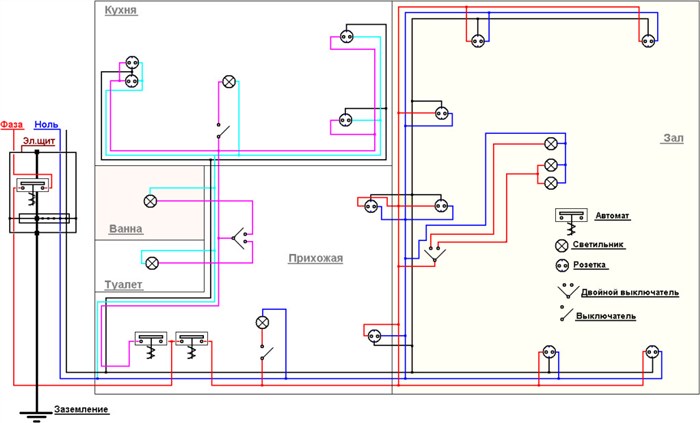

Схема электропроводки однокомнатной квартиры с электроплитой
Это достаточно практично выполнить перед началом монтажа. Главные элементы, связанные с сетью:
Электрик обязан построить схему с учетом всех особенностей помещения и фантазий клиента. Главная задача электрика заключается в том, чтобы поделить провод на разные линии, которые будут правильно работать. Данная цель требует верного распределения нагрузки, а также организации УЗО.
Перед построением плана проводки желательно изучить нюансы и указания всех деталей в электросети. Предохранители от скачков напряжения, которые находятся в электрическом щите, будут самой важной деталью разводки. От их правильного подключения зависит электропитание всей сети.
Кабели, подводящие электрический ток к разнообразным местам, должны быть грамотно выбраны. Сечение у них бывает разное. Ниже описаны правила, по каким группам можно разделить проводку в квартире. Ими пренебрегать нельзя, именно от группировки зависит работоспособность приборов.
32. Устройство квартирной электропроводки. технология 7 класс — Дистанционное обучение — Каталог статей — УМЕЛЫЕ РУЧКИ — Поделки своими руками
- схема разводки позволит заранее выбрать нужные приборы и средства;
- наличие плана поможет точно найти мощность входного ввода;
- план дает понимание электрику о потенциально пожароопасных местах разводки, что поможет ему сделать их более безопасными.
Как выполнить группировку электропроводки
Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.
Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.
- большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;
- розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
- кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
- свет – для него выполняется одна общая группа;
- санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.
Стационарные бытовые приборы
Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.
Кухонная линия
По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.
Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.
Осветительные группы
Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.
Монтаж электропроводки во влажном помещении
В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:
Автоматы, провода, безопасность
Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.
Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.
Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.
Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.
Для квартиры или любого другого жилого помещения используют медные изолированные провода.
Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.
- Перед монтажом проводки нужно отключить электричество.
- Нельзя прокладывать кабель, когда он находится под напряжением.
- Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
- Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.
Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция
- Свет в кухне, коридоре, жилых комнатах.
- Свет в туалете и ванной комнате.
- Электропитание розеток в жилых комнатах и коридоре.
- Электропитание розеток на кухне.
- Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.
