Для разработки и обоснования проекта проведем исследование проекта.
2)Настенные кронштейны для проекторов тоже оснащены штангой, монтируемой на стену. Благодаря подвижному соединительному механизму технику можно наклонять и поворачивать. Как правило, длина штанги регулируется, позволяя установить проектор на нужную высоту. Регулируется и расстояние до стены.
Изготовить в кабинет информатики крепление для проектора.
1) выбрать изделие для изготовления. Оно должно быть подобрано и скомпоновано по форме, стилю, оригинальности и практичности;
2) совершенствовать свои умения и навыки при изготовлении изделия;
3) затратить минимум денежных средств на его производство.
Проанализировав все варианты, я решил изготовить кронштейн для крепления видеопроектора к потолку. Такой вид крепления будет соответствовать своему назначению.
Цель ясна: изготовить из стали крепление видеопроектора к потолку. Выбор материала для изготовления кронштейна:
Процесс изготовления кронштейна протекает в 6 стадий.
1)Выбор варианта с габаритными размерами, по чертёжу.
2)Подготовка материалов для изготовления деталей с учётом размеров и припусков для распилки и шлифовки.
3)Вырезание заготовок листового проката. Обрезание и шлифовка заготовок с помощью ножниц и напильника.
6) Электротехнические работы, подготовка и скрепление деталей будущего кронштейна.
Вырезать из листового проката квадрат. Обрезать углы, скруглить их.
Линейка, карандаш, штангенциркуль, ножницы по металлу, напильник.
Просверлить в пластине отверстий диаметром 8 мм и 4 отверстия диаметром 5 мм.
Вырезать из листового проката пластину, скруглить углы, согнуть ее в двух местах, просверлить 4 отверстия меньшего диаметра, два отверстия большего и два расточных отверстия, скрепить с пластиной.
Ножницы по металлу, напильник, сверлильный станок, линейка.
Отрезать профтрубу, отшлифовать, просверлить три отверстия.
Ножовка по металлу, наждачная бумага, сверлильный станок, сверло( Ø9), линейка.
Вырезать из листового проката пластину, скруглить углы, согнуть ее в двух местах, просверлить три отверстия.
Ножницы по металлу, напильник, сверлильный станок, сверло( Ø8), линейка.

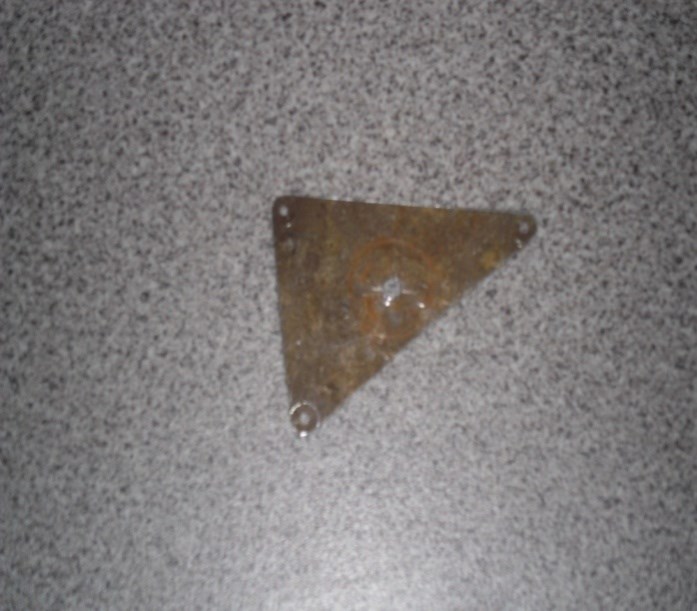

Вырезать из листового проката пластину в форме треугольника со сторонами 140 x 130 x 105, просверлить в ней 4 отверстия(одно- диаметром 9 и три-диаметром 4)
Линейка, ножницы по металлу, сверлильный станок, сверла( Ø9, Ø4)
Себестоимость изготовления кронштейна для крепления видеопроектора к потолку складывается из:
Р оп – расходы на оплату труда Мз.- материальные затраты
Стоимость материалов (См) определяются по формуле:
Vст.( Пластина1 (крепление к потолку)) –150 x 150 x 0,5=11250мм3= 0,00001125м3
Установка проектора и экрана своими руками, настройка подключения
Требования к конструкции потолочного крепления
Условия установки проектора на потолок несколько отличаются от схем крепежа для любой другой техники. Телевизор, экран монитора или акустическую колонку можно зафиксировать на любом подходящем по размеру кронштейне без соблюдения дополнительных требований по геометрии, наклону корпуса или высоте подвеса над полом.
Для проектора на потолочном кронштейне разработаны и используются специальные калибровочные таблицы, хотя в домашних условиях обычно при наладке прибора следуют простейшим рекомендациям, приведенным на схеме.
Проекционная техника выдает картинку на экран с большим увеличением изображения, поэтому кронштейн или потолочный держатель для проектора должен обеспечивать:
- Регулировку установки корпуса по высоте;
- Установку и фиксацию угла наклона оптической оси проектора;
- Возможность регулируемого поворота корпуса в горизонтальной плоскости или с небольшим отрицательным углом.
Совет! Если потолочный кронштейн потребуется периодически перенастраивать под разные положения или угол наклона, то лучше всего выбрать модель из легких сплавов, пластиковые стойки и держатели обычно используют в учебных аудиториях и на презентациях.
Различные типы кронштейнов для проекторов — домашний кинотеатр своими руками
- Монтажной пяты, с помощью которой вся конструкция закрепляется на потолочной поверхности с помощью дюбелей или анкеров;
- Поворотного шарнира, соединяющего пяту и «краб». Благодаря встроенному шаровому соединению, корпус проектора может наклоняться и одновременно проворачиваться вокруг оси кронштейна;
- Узла захвата корпуса аппарата, он же «краб».
Подбор крепления
Несомненно, безопасность и устойчивость конструкции обеспечивает правильное крепление. Если устройство крепления будет ненадежным, то появляется риск падения потолочного проектора и его последующая поломка. Поэтому нужно очень ответственно подойти к процессу крепления потолочной системы.
Пример потолочного устройства и его описание
Изготавливаются системы крепления, как правило, из металла, но также бывают изделия из дерева или пластика. Конечно, лучше всего выбирать систему, сделанную из металла, т.к. она будет наиболее надежной и долговечной.
Конструкция системы крепления состоит из следующих элементов:
- Монтажная панель – площадка с отверстиями, предназначенная для крепления устройства к потолку.
- Штанга. Эта деталь обеспечивает регулировку расстояния между устройством и потолком. В любой момент можно поднять или опустить штангу.
- Крепежная платформа. Может быть универсальной, она подойдет как для проектора, так и для другого оборудования, например, телевизора.
Исходя из вышесказанного, можно разделить потолочные системы крепления на несколько типов. Это устройства с регулируемой штангой или без нее. Если вы решили, что регулировать высоту не будет нужно, тогда можно купить конструкцию с обычной штангой. Как уже говорилось ранее, они бывают настенные и потолочные. Также кронштейны различаются по выдерживаемой нагрузке.
Бывают конструкции с возможностью регулировки положения устройства в вертикальной и горизонтальной плоскостях. Как считают специалисты, для устройства домашнего кинотеатра такая возможность не нужна, поэтому нет смысла переплачивать деньги за эту функцию.
Давайте рассмотрим одну из моделей системы крепления Kromax Progector -100.
Этот кронштейн обладает функцией регулировки наклона и поворота. Также присутствует возможность регулировки расстояния от потолка до самого проектора – от 470мм до 670мм. Проводку можно провести внутри круглой штанги кронштейна.
- Регулировка расстояния от потолка до проектора: от 470мм до 670 мм
- Возможность регулировки наклона и поворота
- Выдерживаемая нагрузка – до 20 кг
- Возможный угол поворота – 360 градусов
- Возможный угол наклона – 30 градусов
- Размер упаковочной коробки – 150x440x120 мм
- Вес брутто – 2,75 кг
- Комплект монтажного набора
- Производитель Kromax
На что обратить внимание при выборе кронштейна
Совет! Верхний край экрана должен совпадать с уровнем кронштейна. Обязательно учитывайте это при монтаже системы.
После крепления кронштейна к потолку нужно подумать о сокрытии проводки. Желательно устанавливать кронштейн во время проведения ремонта в квартире, т.к. можно сделать штробу в потолке, куда и спрячутся провода. Если нужно установить потолочный кронштейн, а ремонт не предвидится в ближайшее время, то в этом случае можно использовать кабель-канал.
Процесс сокрытия проводов упростят подвесные потолки. Если вы обладатель таких потолков, то вопрос сокрытия сам собой отпадает. Вы легко сможете спрятать провода, не испортив внешнего вида потолков.
Высота размещения экрана
- Регулировка расстояния от потолка до проектора: от 470мм до 670 мм
- Возможность регулировки наклона и поворота
- Выдерживаемая нагрузка – до 20 кг
- Возможный угол поворота – 360 градусов
- Возможный угол наклона – 30 градусов
- Размер упаковочной коробки – 150x440x120 мм
- Вес брутто – 2,75 кг
- Комплект монтажного набора
- Производитель Kromax
