Как подключить светодиодную ленту ?
Если вы стали обладателем светодиодной ленты, блока питания и всех монтажных аксессуаров и перед вами встал вопрос о том Как подключить светодиодную ленту ? то прошу вас обратить внимания на эту статью. В ней я отвечу на основные вопросы которые возникают при монтаже и подключении диодных лент.

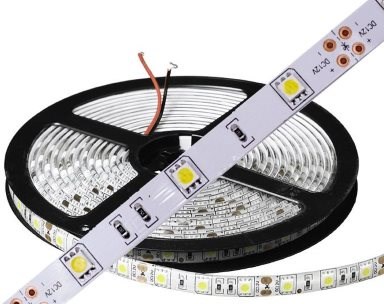

Светодиодные ленты известны своим малым размером и повышенной гибкостью. Эффективные светодиоды установлены на монтажной плате шириной 10 мм и имеют длину от 3 до 20 метров. Гибкие светодиодные ленты имеют множество функций, которые облегчают их использование в различных ситуациях:
Как подключить светодиодную ленту ?
Как правильно подключить светодиодную ленту ?

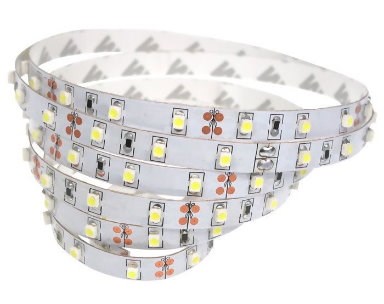

Светодиодная лента 12 вольт как подключить ?
Как установить и подключить светодиодную ленту ?
Как подключить светодиодную ленту RGB ?
Как соединить светодиодную ленту без пайки ?
Как паять светодиодную ленту ?
Можно ли резать светодиодную ленту?
Можно ли клеить светодиодную ленту?
Можно ли сгибать светодиодную ленту?
Самостоятельное подключение светодиодной ленты на 220В (схема, видео)

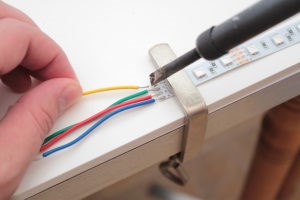

- Зачистить кончики провод на З-5 мм и последующее скручивание.
- На скрутку нанести каплю спиртового флюса и залудить при помощи паяльника.
- Соединение проводов осуществляется в соответствии c цветовой маркировкой, a шлейфовые проводники подводятся к контактной площадке на ленте.
- Рекомендуется герметизировать место припоя силиконовым герметикам.
Как установить и подключить светодиодную ленту ?
1) Для начала нужно подготовить поверхность потолка либо стены к установке ленты. Основа должна быть сухой и предварительно обезжиренной. Лучше использовать обезжириватель. Надежнее всего светодиодная лента приклеивается на поверхность пластиков и металлов. Очень важно, чтобы основание было ровным и гладким, без углублений, выступов и загрязнений.
4) Надежно зафиксировать светодиодную ленту на плоскости.
5) Подключить диодную ленту по одной из схем приведенных в данной статье
Какой нужен блок для светодиодной ленты?
С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.
Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.
Три основных типа исполнения блоков питания для LED лент:
1. В пластиковом корпусе.
2. В металлическом корпусе с перфорацией.
3. Герметичные в алюминиевом корпусе.
Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.
Степень защиты IP светодиодных блоков питания
Разновидности блоков питания для LED лент по функциональности
1. Самые обычные, выполняющие только функцию питания светодиодной ленты.
2. Блоки питания со встроенным диммером для регулировки яркости.
3. Блоки питания для светодиодных лент с пультом дистанционного управления.
4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.
Как подключить светодиодную ленту к 220 В: способы, схемы
Блок питания для светодиодной ленты своими руками
Сразу оговорим один момент, самостоятельно разрабатывать, паять и собирать блоки питания по различным схемам для светодиодных лент в наше время не выгодно, и такой вариант мы рассматривать даже не будем.
В наше время существует множество различных устройств, которые комплектуются внешними блоками питания на 12 В и более, и у каждого дома найдется несколько таких, которые легко смогут выполнят функцию блока питания для светодиодной ленты, при условии подходящей мощности.
Есть ее блоки питания от ноутбуков, в них напряжение может быть 18 В и более. Для подключения к ним светодиодной ленты понадобится использовать DC-DC понижающий преобразователь напряжения. В Китае на АлиЭкспресс такие преобразователи стоят копейки, главное, подобрать на подходящую мощность.
Есть категория DC-DC преобразователей, в которых имеется как регулировка по напряжению, так и регулировка по току. В таком случае они могут выполнять роль источника напряжения и диммера, для регулировки яркости свечения светодиодной ленты.
Линейные схемы регуляторов напряжения лучше не использовать, потому что на них будут большие потери, и понадобится громоздкий радиатор для охлаждения мощных транзисторов. Импульсные преобразователи в этом плане сильно выигрывают.
Многоцветная

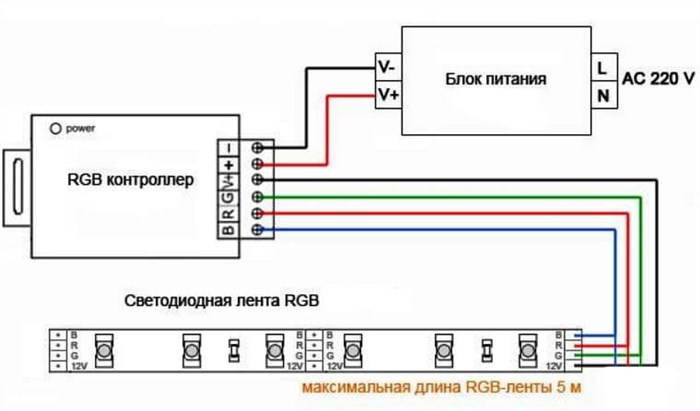

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.
В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:
Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!
Схемы для одной ленты
Как подключить светодиодную ленту к блоку питания
Подключать одноцветные (монохромные) ленты длиной до 5 метров необходимо через блок питания, преобразующего переменный 220В в постоянный 12В.
Часто у тех, кто занимается моддингом компьютеров возникает желание подключить светодиодную ленту к блоку питания от него. На первый взгляд это сложная задача. Но только на первый взгляд. На самом деле эта процедура не стоит выеденного яйца. И любой сможет справиться с этой задачей.
Для подключения нам нужны только желтый и черный провода. Черный — это минус, желтый — 12В. Для общей информации — красный +5В. Черный провод можно использовать любой. Это два минуса.
Подключения ленты 12 В к блоку можно провести двумя способами — либо использовать разъем «папа» и «мама», либо только проводами.
Мне больше предпочтителен был способ с использованием двух разъемов, так как разборные схемы меня больше устраивают.
В любом случае необходимо припаять проводники ( не забудьте пролудить ) к светодиодной ленте и концы соединить с одним из разъемов ( пустым ), который и вставляем в питающий.
Можно просто отрезать все разъемы и непосредственно провести соединение блока митания компьютера с LED лентой только проводами. Кому как нравится.
Такая схема подключения подойдет, если у Вас лента до 120 диодов на метр.
