Подключение ДГУ (электростанции)

  1. Закончен монтаж всех основных систем. Генератор стоит на подходящем по массе фундаменте и надежно закреплен.
  2. Используемые коммутационные устройства (АВР или ручной рубильник) имеют механическую блокировку.
  3. Для подключения используются гибкие кабели подходящего сечения. Для обжима кабелей используются наконечники.

Безусловно, если вы обладаете подробной и простой инструкцией, то всё подключение сведётся для вас в соединении правильным кабелем правильных клемм.

В этом случае вам может даже не понадобиться понимание того, коммутацию каких кабелей вы производите.

Однако часто бывает так, что инструкция отсутствует, не понятна, или же подключение производится с использованием самодельного коммутационного оборудования. В этих случаях вам необходимо четкое понимание всех тонкостей.

При подключении генератора необходимо осуществить коммутацию трех групп кабелей — Силовые кабели, контрольно-измерительные кабели и кабели собственных нужд.

В некоторых частных случаях необходимость подключать контрольно-измерительные кабели или кабели собственных нужд может отсутствовать. Однако это не влияет на общую ситуацию.

Основные моменты, которые необходимо учесть при подключении к АВР (или к сети) представлены на нижеследующей принципиальной схеме:

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

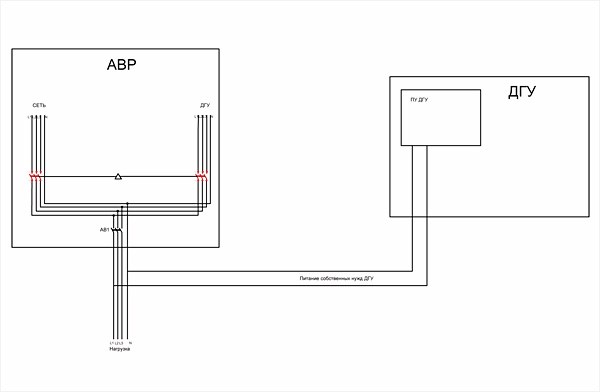

Подключение силовых кабелей 1

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Автоматический ввод резерва (АВР) и автозапуск дизельного генератора Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН реле контроля фаз РКФ, монитор контроля напряжения. Спрашивайте, я на связи!

Как собрать АВР своими руками. Все будет хорошо

  1. Генератор во всепогодном кожухе может быть дополнительно оборудован подогревом масла, подогревом внутреннего пространства кожуха, топливным фильтром с подогревом и другим оборудованием, облегчающим запуск.
  2. Контейнерная электростанция может включать в себя большое количество, самого разнообразного оборудования. Поэтому для этих целей в контейнерах часто делают отдельный щит собственных нужд.

Подключение силовых кабелей

Силовые кабели — это основные питающие провода, по которым передается электроэнергия до потребителя. Для однофазной (220/230 В) электростанции их два (фаза+ноль), для трехфазной электростанции их четыре (три фазы + ноль). Силовые кабели могут подключаться в АВР (рубильник) тремя способами. Рассмотрим их на примере трехфазной электростанции (четыре силовых кабеля).

  1. Все четыре кабеля заходят в АВР и каждый из них подключается к соответствующей шине. Этот способ подключения применяется в случае, если используется четырехполюсной АВР (рубильник). Такой АВР переключает (разрывает) и три фазных кабеля, и нулевой кабель. Следует заметить, что четырехполюсные АВРы используются достаточно редко, и все производителя стараются использовать трехполюсные АВРы для удешевления (как на картинке).
  2. В случае, если используется трехполюсной АВР (самый частый вариант) три силовых кабеля (три фазы) подключаются к соответствующим шинам АВРа, а нулевой провод заводится в АВР и там объединяется с общим нулем. Этот вариант используется, когда в АВРе предусмотрена отдельная шина для нуля.
  3. Если же в АВРе не предусмотрена общая шина для объединения нуля (как описано в варианте выше) то к шинам АВРа подключаются только три силовых (фазных) кабеля, а ноль объединяется на общей шине, расположенной вне АВРа, например, в ГРЩ объекта.

Подключение силовых кабелей 1

  1. В случае, если используется простой АВР, без блока контроля сети, то слежение за сетью (контроль и измерение параметров) осуществляется «умной» контрольной панелью генераторной установки, которая анализирует напряжение в сети, принимает решение о запуске/остановке генераторной установки и даёт команду на переключение контакторов АВРа. Такое расположение характерно для стационарных генераторов AKSA, GESAN, PRAMAC и др.
    При таком расположении блока контроля сети, необходимо предусмотреть подключение контрольных кабелей от панели управления (на рисунке зеленым цветом). По этим кабелям панель управления получает информацию о наличии (и качестве) электроснабжения сети. Кроме измерительных кабелей, необходимо подключить и сигнальный кабель (кабель управления) от контрольной панели к АВРу. По этому кабелю панель управления отдает сигнал на переключение контакторов (или рубильника, приводов) АВРа.
  2. В случае, если контрольная панель генераторной установки очень простая, а блок контроля сети расположен в АВРе, то контрольно-измерительных кабелей не требуется, и необходимо лишь осуществить подключение двух управляющих кабелей от АВРа до генераторной установки. по этим кабелям блок контроля сети отправит команду на запуск / остановку генератора. Такая схема подключения используется практически во всех портативных генераторах.

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

2016-07-07 21-50-41

Читайте также:

Об авторе

Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. 220@tok-shop.ru

Спасибо за статью очень полезная! Подскажите пожалуйста можно ли установить генератор на улице под домом? Модель Fubag5500 И если можно схему подключения однофазного генератора к трехфазной сети. Спасибо!

Сергей Леднёв 01.09.2017 | Ответить

Можно, при наличии достаточной вентиляции и отвода тепла, выделяемого генератором. Схема будет представлена в следующей статье на эту тему.

Так можно ли для получения нуля на одной из шин генератора заземлить ее на отдельный контур заземления и таким образом решить проблему фазозависимого котла?

Сергей Леднёв 09.08.2018 | Ответить

Сергей, большое спасибо за оперативный ответ. В качестве уточнения ответьте, пожалуйста: 1.Как лучше заземлить шину-напрямую на контур заземления или через сопротивление, например лампу 40 ватт?. 2.Сам генератор заземлять на другой контур, общедомовой, иначе, при заземлении на тот же контур, что и шину, получим потенциал на корпусе?

Сергей Леднёв 10.08.2018 | Ответить

1) В данном случае зачем сопротивление? Лучше без него. 2) Если сопротивление заземление будет низкое, потенциала на корпусе не будет, но лучше заземлить на отдельный (домовой) контур

Уважаемый Сергей, будет ли продолжение “Часть I. Подключение генератора…”? Насущным стал вопрос подключения однофазного генератора к 3-х фазной сети дома, а есть пару спорных моментов. На некоторые вопросы нашел ответы у Вас. Можно ли Вам индивидуально задать вопрос и как?

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подключение ДГУ (электростанции) Следует заметить, что четырехполюсные АВРы используются достаточно редко, и все производителя стараются использовать трехполюсные АВРы для удешевления как на картинке. Спрашивайте, я на связи!

Электрогенератор для резервного электроснабжения частного дома

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:
