Для чего нужен контактор и как его подключить
Различные электрические системы, являющиеся неотъемлемой частью жилых или производственных, административных, торговых или складских помещений, нуждаются в эффективном автоматическом управлении. Вот зачем нужен контактор, который представляет собой электромагнитный коммутационный прибор.
Контактор – это мощное силовое реле общепромышленного применения состоит из нескольких основных элементов:
- контактная группа – в зависимости от рабочего напряжения количество полюсов может варьироваться от 1 до 5;
- электромагнитный привод (существуют модели с пневматическими или гидравлическими приводами, но они отличаются наименьшей эффективностью) – необходим для работы подвижных элементов, выполнен из Ш-образного или П-образного сердечника;
- дугогасительные камеры (обязательны для эксплуатации в сетях с высоким напряжением) – способны значительно уменьшить дугу, которая возникает при расхождении контактов;
- система гашения дуги – альтернативное решение для аппаратов с переменным током;
- система блок-контактов – предназначается для управления цепями прибора и сигнализации.
Схема подключения концевого выключателя к пускателю
- оценка состояния путем визуального осмотра;
- настройка магнитной системы;
- проверка целостности и сопротивления изоляции токоведущих элементов;
- регулировка контактной системы.

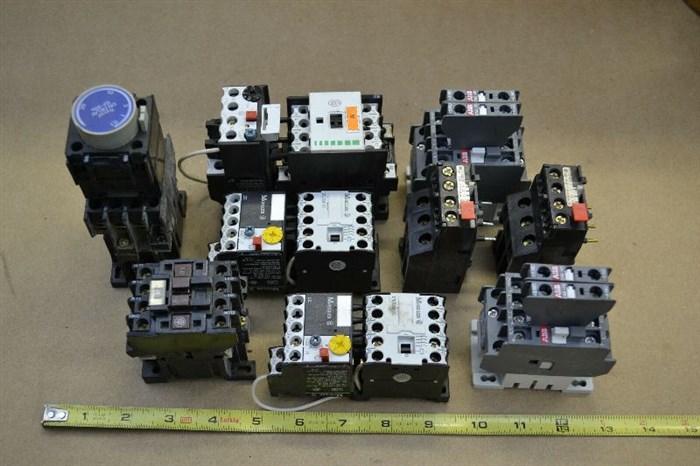

Виды контакторов и области применения
Такие приборы различаются в зависимости от типа разрыва связи на сдвоенные модели, которые отличаются повышенной безопасностью эксплуатации, и одинарные аналоги, использующиеся для гидроэлектростанций, железнодорожных вагонов, а также индукционных печей. Исходя из типа управления, коммутирующие устройства подразделяются на модели с ручным или дистанционным управлением.
В зависимости от типа монтажа различают бескорпусные и корпусные контакторы. В зависимости от рода электрического тока различают модели постоянного и переменного напряжения. Также данные механизмы классифицируют по количеству полюсов, номинальному току и напряжению, а также рабочей частоте.
Для всех, кто не понимает, зачем ставить контактор, рекомендуется представить, насколько трудно было бы людям обходиться без таких аппаратов. Благодаря подобным изобретениям опасность замыкания и возгорания на производствах минимальна. Поскольку данные двухпозиционные приборы контролируют подачу тока в определенных цепях, область их применения достаточно широка:
- автоматизация систем освещения;
- бытовые сферы и общественный транспорт (трамваи, троллейбусы, электровозы, лифты);
- промышленное производство;
- автомобильные системы;
- организация работы различных систем и оборудования (теплые полы, вентиляторы, отопительные насосы, компрессоры и т.п.);
- оперативное переключение нагрузки на разных объектах.
Подготовка к подсоединению
Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.
Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.
Схема подключения контактора

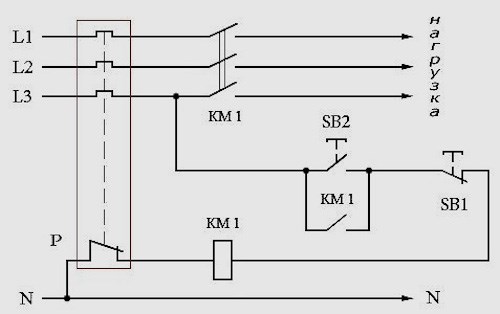

Схема подсоединения контакторного устройства на 220 вольт
При подсоединении к однофазной сети пускового устройства на 220 В, электричество к магнитной катушке (КМ 1) будет проходить через ряд клемм и тепловое реле. Они соединяются в единую кнопочную цепь с кнопочным устройством включения (SB2) и кнопкой остановки (SB1).
При запуске коммутационного аппарата энергия вначале попадает на катушку. Одновременно происходит втягивание якорного элемента сердечником пускового прибора. Как следствие, силовые движущиеся контакты оказываются замкнутыми и напряжение поступает непосредственно к оборудованию.

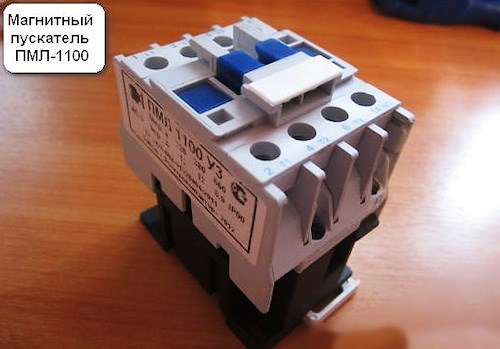

Особенности конструкции пускателей
На фото магнитного пускателя в разобранном положении отчетливо видны самые крупные детали: корпус, магнитопровод, катушка, контакты, пружина возврата. Корпус разборный, разделен на две части, соединяющихся винтами.
Для уменьшения негативного влияния токов самоиндукции, возникающих при размыкании контактов, в конструкции магнитного пускателя предусмотрены ребристые гасители электрической дуги. Они расположены в каждой секции крышки.
Важная часть пускателя — магнитопровод. Он состоит из подвижной, неподвижной частей. Изготовлен из набора пластин электротехнической стали. Пластинчатое строение препятствует возникновению токов Фуко, уменьшает нагревание, но не мешает течению магнитного потока. Пластины имеют форму буквы «Ш».
Часть магнитопровода, находящаяся снизу, неподвижна, жестко закреплена в основании, верхняя часть двигается; на ней расположены подвижные контакты. Они бывают двух видов: нормально замкнутые, разомкнутые; при поступлении импульса разомкнутые контакты замыкаются, а замкнутые — разрывают цепь. Катушка установлена в пазах нижней части.
Как правильно подключить контактор: схемы подключения
- В простейших вариантах подсоединения две кнопки: для включения —«Пуск», для остановки — «Стоп». Изготавливаются по отдельности со своими контактами каждая, в одном корпусе в виде кнопочного поста.
- Независимо от внешнего оформления кнопки имеют два контактных набора: на запуск, остановку. Внешний облик дополняет клемма заземления. Выводы обмотки обозначают A1, A2, входящие клеммы — L1-L3, выходящие, к которым присоединяется электроустановка, — T1-T3.
- Управляющее напряжение величиной 220 вольт поступает на выводы A1, A2. Не имеет значения, к какому из выводов присоединен нулевой, фазный провод. Чтобы контакты устройства не находились под напряжением все время, в быту к ним присоединяют вилку.
- Питание подается от розетки. Возможно подключение управляющей цепи через часовое реле, контроллеры температуры, уровня светового потока.
Как работает пусковое устройство
В состоянии ожидания управляющая цепь обесточена, контакты пускового устройства удерживаются пружинами на небольшом расстоянии.
- После нажатия пусковой кнопки через обмотку катушки протекает ток, вокруг нее возникает магнитное поле, усиленное магнитопроводом.
- Эта часть пускателя действует как электромагнит: Она притягивает подвижную часть сердечника вместе с контактами.
- При отпускании кнопки управляющая цепь не размыкается, электромагнит надежно удерживает контакты питающей цепи в замкнутом состоянии, двигатель работает.
При активации кнопки выключения размыкается цепь управления дросселя, намагниченность магнитопровода уменьшается, пружины размыкают контакты.
