Техника самостоятельного подключения пленочного теплого пола
Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.
Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.
В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.
Монтаж инфракрасного теплого пола под плитку своими руками: правила укладки пленочного или инфракрасного оборудования для дома или квартиры, советы по выбору и эксплуатации

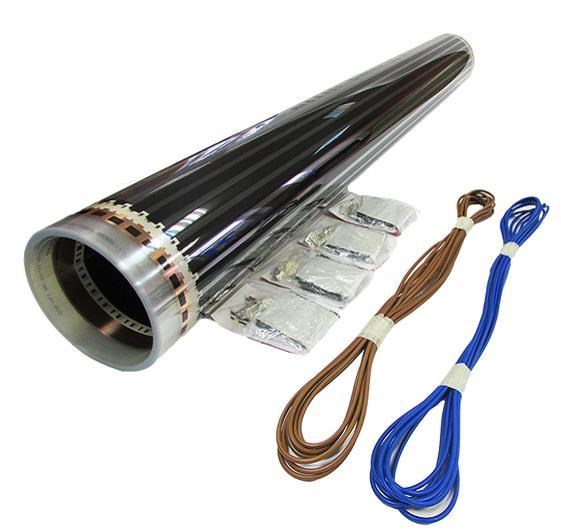

- рулоны пленки или стержней,
- коммутационные провода,
- обжимные клипсы,
- оконцеватели, для многожильных проводов, как альтернатива — паяльник, канифоль и олово,
- терморегулятор,
- термопара регулирующая.
Подготовка основания
Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.
Монтаж инфракрасного пленочного теплого пола DAEWOO
Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.
После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.
Применение
Минимальная площадь, которая должна быть покрыта системой обогрева, составляет 70% от общей площади полов. Однако в местах с холодным климатом в зимнее время, эти полы подключаются и используются только в качестве дополнительного обогрева. В этих ситуациях они испытывают повышенную нагрузку, с которой просто не справляются.
Иногда инфракрасные полы служат аварийным отоплением на случаи выхода из строя центральной системы отопления при сильных морозах. Плёночный обогрев, запитанный от электрической сети, вполне способен сохранить температурный уровень в помещении близкий к комфортному и не допустить переохлаждения проживающих здесь людей.
Инфракрасные системы могут устанавливаться не только на полах, но и на других поверхностях – потолках или стенах. Они идеально подходят для ванных комнат, где включаются только когда это необходимо. Для этого выполняется укладка электрических теплых полов под плитку, после чего кафельные полы будут постоянно теплыми, а воздух в помещении наберет заданную температуру.
Как подключить теплый пол к электросети
- Простая и удобная укладка пленочного теплого пола, отсутствие бетонной стяжки. Все работы можно выполнить в течение нескольких часов. Установка пленочных полов стоит относительно недорого.
- Данные системы используются практически с любыми типами напольных покрытий: паркетом, ламинатом, линолеумом, ковролином. Кроме того, возможен монтаж теплого пола под плитку.
- За счет незначительной толщины пленки толщина пола не увеличивается, а высота помещения не снижается.
- Быстрый разогрев элементов и такое же быстрое завершение обогрева в связи с низкой инерцией нагревания. Помещения прогреваются равномерно, нет температурных перепадов в направлении от пола к потолку.
- Теплый электрический пленочный пол обладает устойчивостью к повышенным нагрузкам на покрытия полов, характерных для общественных зданий, офисов, спортзалов и т.д.
- Не допускается пересушки воздуха в помещении, влажность сохраняется на оптимальном уровне. Существует мнение, что инфракрасное излучение обладает противоаллергическим действием, устраняет неприятные запахи.

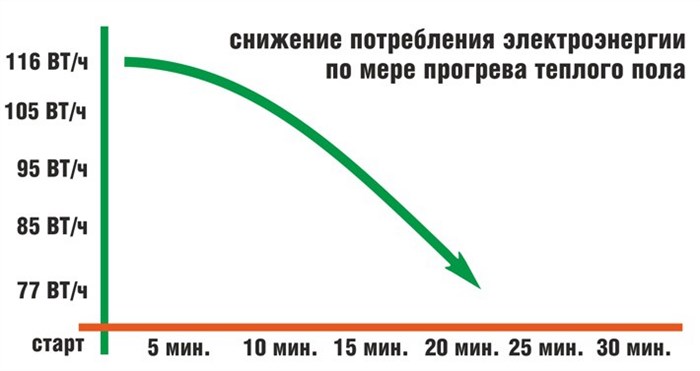

- Пленочные полы можно установить и включить в общую систему «Умный дом». Их использование позволяет сократить потребление электроэнергии до 30%.

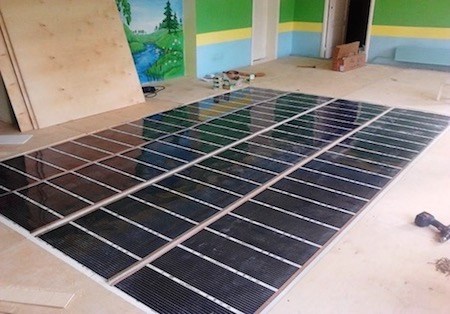

Порядок действий по укладке и подключению системы
Как правило, монтаж инфракрасных полов выполняется специалистами. Некоторые домашние мастера могут выполнить монтаж теплых полов под плитку своими руками при наличии определенных навыков работы и соблюдении последовательности операций.
Стандартная схема монтажа включает в себя следующие этапы работы:
- В самом начале составляется план-схема, по которой будет раскладываться пленка. Заранее определяются места установки термостата и термодатчика. После этого термостат устанавливается на своем месте. Все это делается перед тем, как укладывать другие элементы пола.
- Выполняется подготовка основания. Оно должно быть ровное, чистое и сухое.
- При невозможности создания ровной поверхности на пол устанавливается ДСП или фанера, толщиной не менее 10 мм.
- Устройство защитной гидроизоляции. Для этого лучше всего подходит пленка, толщиной 50 мкм и более.
- Укладка теплоизоляционного слоя. Обычно с плёнкой используется лавсановая пленка или такое же металлизированное и полипропиленовое покрытие. Не рекомендуется использовать материалы с алюминиевой фольгой.
- Рулон разрезается на отдельные полосы по отмеченным линиям. Длина каждой полосы определяется в соответствии со схемой.
- Монтаж пленочного теплого пола выполняется на теплоизоляцию шинами вниз и фиксируется скотчем. Полосы нельзя укладывать внахлест.
- Для соединения элементов между собой используются специальные контакты.
- После установки термодатчика система соединяется с терморегулятором, после чего выполняется подключение пленочных теплых полов к электрической сети.
- На завершающем этапе укладывается напольное покрытие.
Этапы работ
Укладка теплого пола – это довольно трудоемкий процесс, который в большинстве случаев выполняется постепенно. Перечислим основные этапы:
- Подготовительные работы.
- Подготовка основания.
- Монтаж подложки.
- Укладка пленки.
- Выполнение работ с электричеством.
- Установка датчиков и монтаж терморегулятора.
- Работа с финишным покрытием.
Подготовительные работы
Перед тем, как класть пленочный теплый пол следует выполнить ряд подготовительных работ:
Готовим основание
Укладка теплого пола выполняется на черновую бетонную стяжку. Основное требование – ровная и чистая поверхность. Ямки и перекосы недопустимы. В случае, когда старое покрытия имеет ярко выраженные дефекты, его стоит отреставрировать или демонтировать.
Укладываем подложку
Правильная укладка пленочного теплого пола предполагает монтаж подложки. Он осуществляется на заранее подготовленную ровную поверхность, для соединения частей используется прочный скотч. Важно – она должна прилегать к стенам, а края теплоотражателя – крепко зафиксированы.
Монтаж пленки
В местах разреза пленки располагаются оголенные медные провода, которые изолируют. В противном случае медь начнет контактировать с воздухом и постепенно окислится. Как результат – поломка пола. Место битумной изоляции углубляется чуть ниже уровня подложки.
Изоляция выходов не проводится. К ним крепятся зажимы, одна часть которых находится под пленкой касаясь медных проводов. Место контакта фиксируют (сжимают плоскогубцами).
Подключаем к электричеству
Как подключить теплый пол инфракрасный пленочный к электричеству – важный, но в то же время легкий вопрос. Чаще всего термопленка продается в комплекте с самоклеющейся каучуковой лентой и зажимами для подключения к электросети. Бывает, что производитель укомплектовывает товар проводом с нужным сечением.
Самоклеящаяся битумная лента используется для закрытия разреза тех участков медной шины, которые не задействованы при подключении к электричеству. Важно, чтобы между шиной и изоляцией не возникло воздушных пузырей. Если они появились, то участок изолируют повторно. Основной плюс этого – она нагревается и плотно стягивается.
Работы с электросетью проводятся квалифицированным электриком, иначе любой допущенный огрех может привести к замыканию.
Устанавливаем терморегуляторы и датчики
Решая вопрос, как положить пленочный теплый пол под ламинат, нельзя не столкнуться с установкой таких компонентов, как датчик и терморегулятор. Они являются неотъемлемой частью пленочного пола, без которых он не сможет работать.
Укладываем финишное покрытие
Подключение теплого пола своими руками может выполняться под любое финишное покрытие. Технология для каждого из них одна и та же.
Можно ли теплый пол запитать от розетки
Возможные трудности и ошибки
Для исправной работы пленочного теплого пола необходимо придерживаться точности в подключении и укладке его элементов. Перед самостоятельным началом монтажных работ рекомендуется больше узнать о том, как сделать пленочный теплый пол своими руками или посмотреть соответствующее видео.
Существует ряд часто допускаемых ошибок. Наиболее распространённые:
- Укладка пленки внахлест.
- Установка одного терморегулятора на два независимых контура.
- Крепление пленки к основанию путем фиксации острыми предметами, например – гвоздями.
- Установка оборудования рядом с отопительными приборами (такое соседство искажает температурные показатели на датчике).
- Подключение устройств к электросети без изоляции проводов.
- Использование подложки с содержанием фольги.
- Заливка отопления раствором.
- Установка габаритной мебели на места расположения пленки.
Во избежание нежелательных повреждений пленки во время выполнения ремонтных работ рекомендуется иметь под рукой схему укладки. Также следует придерживаться этапов подключения и соблюдать инструкции оборудования.
Водяной теплый пол
Установка системы отличается, ее основные принципы далее:
- установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
- установка запорных кранов;
- подключение подачи и обратного хода жидкости;
- соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
- установка измерительных приборов, которые помогут в контроле показателей;
- установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
- установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.
Чугунное печное литьё — виды отечественного производства
- Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
- К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
- Жилы присоединяются к контактам 3 (N), 4 (L).
- К 5 и 6 осуществляется подключение термодатчика.
Видео, как подключить теплый электрический пол
Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.
Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.
Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.
Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:
Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:
Преимущества и недостатки пленочного теплого пола
Достоинства:
- Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
- Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
- Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
- Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.
Недостатки:
- Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
- Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
- Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
- Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.

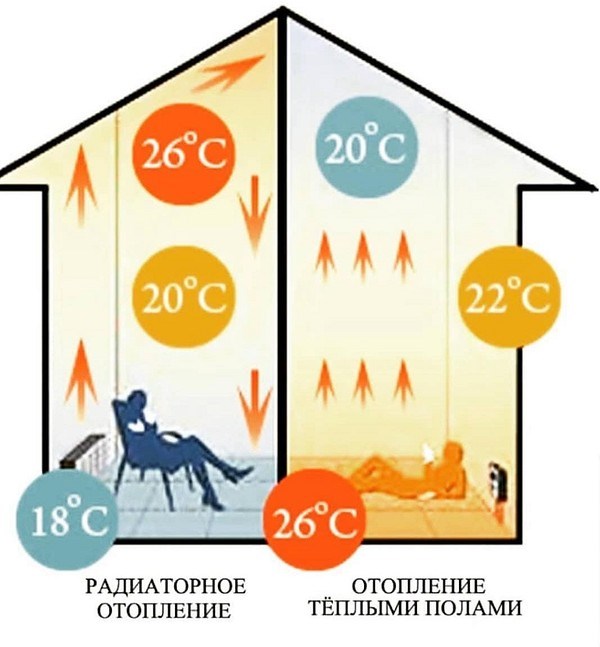

Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.
| 150 Вт/м 2 | 220 Вт/м 2 | |
| Вид напольного покрытия | Ламинат, линолеум, ковролин | Керамическая плитка, паркетная доска, ковролин, ламинат |
| Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления: | ||
| -основное | 95% | 70% |
| -дополнительное | 60% | 40% |
Применение
- Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
- Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
- Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
- При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.
Материалы, необходимые при подключении пленочного теплого пола
Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.
Подложка
Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.
Термопленка
Выделяют два типа материала в зависимости от мощности:
Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:
| 150 Вт/м 2 | 220 Вт/м 2 | |
| Вид напольного покрытия | Ламинат, линолеум, ковролин | Керамическая плитка, паркетная доска, ковролин, ламинат |
| Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления: | ||
| -основное | 95% | 70% |
| -дополнительное | 60% | 40% |
Важно использовать для подключения нагревательных элементов специальные обжимные клеммы. Пайка запрещена!

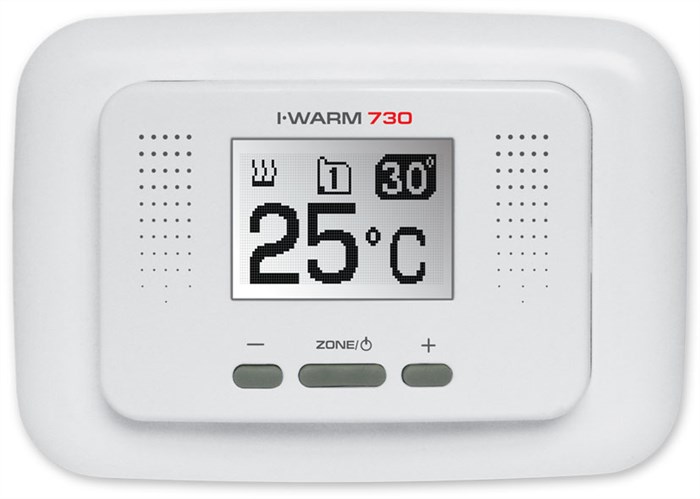

Управляющие элементы
Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.
Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.
Рулонные напольные покрытия не обеспечивают нужной защиты от механических повреждений и затопления. Поэтому при их использовании, электрическую цепь надо подключать через дифференциальный автоматический выключатель. Он отключает подогрев при малейшей утечке тока.
Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.
Проводка
Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм 2 . Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:
Соединения и свободные контакты пленки необходимо обязательно защитить специальной битумной изоляцией.
Подключение электрического теплого пола

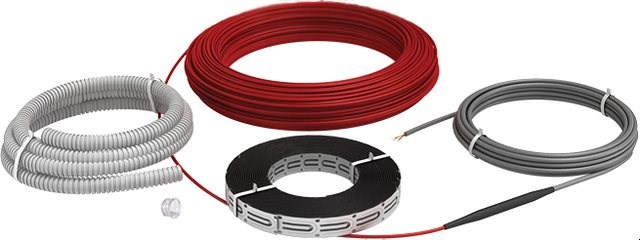

Электрический пол бывает нескольких разновидностей. У каждого есть свои особенности подключения.
Разложив кабель равномерно по полу, его необходимо затем прикрепить. Помните, что края теплого пола не должны доходить примерно 10 см до мебели и стен. Затем на расстоянии около 40–50 см от витка нагревательного элемента уложите термодатчик, который расположен в трубке. Это и есть весь процесс укладки кабеля и датчика.
Подключение теплого пола в матах имеет много общего с кабельным, и для этого вам не придется долго разбираться в системе. Существует всего несколько особенностей, о которых не стоит забывать.
Сначала давайте разберемся, что такое мат. Итак, тепловой мат — это термоустройчивая пленка. Именно на пленку и прикрепляют сам нагревательный элемент. Вам заранее необходимо рассчитать площадь, которую вы собираетесь обогревать, а также ту мощность, которая для этого понадобится. А шаг и форма укладки являются характеристиками матов, уже заложенными при производстве материала.
Это достаточно новый вид теплого пола, который производят из специальной нагревательной пленки. Это довольно сложная система, подключение которой может вызвать трудности даже у тех, кто давно занимается установкой теплого пола. Для этого необходимо хорошо пониматься систему этого вида оборудования.
В специализированный термостойкий материал запаяны карбоновые и биметаллические элементы нагрева. На концах пленки есть контакты, изготовленные из меди, именно благодаря им происходит подсоединение к сети. Провода припаиваются к клеммам и выводятся к терморегуляторам — это и есть процесс подключения системы.
У этого вида теплого пола есть подложка с поверхностью, изготовленной из фольги. Именно благодаря этому достигается максимальная эффективность нагрева за счет отражения тепла от нижней части поверхности и направления его вверх.
Термодатчик монтируют в углубление под пленкой. Разместить его можно на поверхности, но все же чаще всего устанавливают непосредственно под нагревательной плоскостью. Пленочную поверхность можно разрезать по нанесенным производителем меткам, которые расположены в 30 см друг от друга. После того как укладка закончена, листы подсоединяют параллельно.
Этот способ подключения теплого электрического пола подходит почти для любых поверхностей. Исключением является только ковролин, так как возможно повреждение целостности самой пленки. В иных случаях электрический теплый пол будет вас долго радовать.
Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Виды электрических теплых полов Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами. Спрашивайте, я на связи!Особенности укладки под различные типы покрытия

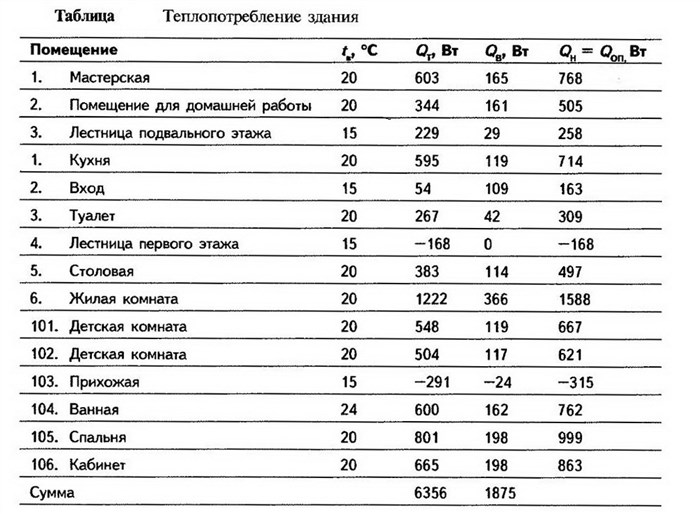

- планируемая площадь пола, к которой будет производиться подключение;
- разновидности обогрева (будет он основным или дополнительным);
- помещение, в котором будут устанавливать электрический теплый пол: офис или склад, балкон или жилая комната.
