Все о передних, задних и противотуманных фонарях автомобиля ВАЗ 2114 и 2115
Исправные фары на ВАЗ 2114 отлично справляются с освещением дорожного полотна в любое время суток. При возникновении неисправности ухудшается сила луча, пропадает галка и появляются вредные засветки. Для безопасного вождения нужно следить за оптикой, проводить настройку и менять модули в случае повреждений.
С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.
Устройство фары ВАЗ 2114 не отличается сложностью или современными решениями. Для замены ламп оптику не требуется демонтировать, а регулировка пучка осуществляется с помощью встроенных барашков.
К минусам передней оптики относится появление трещин на стекле из-за попадания камней или резкого перепада температуры при эксплуатации.
Передние фары
В продаже встречаются линзованные передние фары на ВАЗ 2114 под галоген и ксенон. Спортивные модификации прикрыты прозрачным стеклом с отсутствием рефлективных линий. Для формирования галки используется внутренний отражатель линзы. В такой оптике ВАЗ используется две отдельные лампы — на дальний модуль и ближний свет.

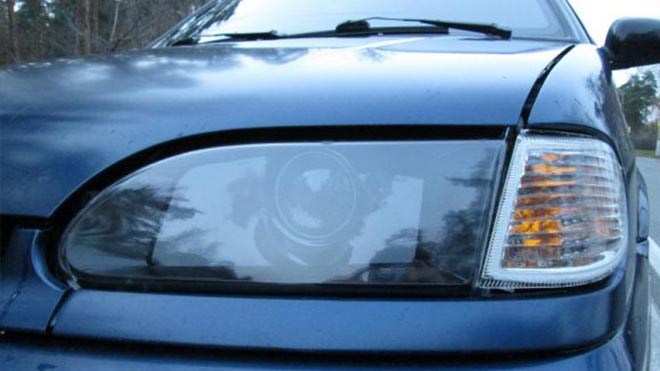

Устройство переднего фонаря, устанавливаемого заводом:
Отличительная черта — стеклянный щиток со специальными линиями, которые направляют пучок света на дорожное полотно.
При монтаже модифицированных фонарей требуется подключение дополнительного питания, блоков розжига и настройка угла положения луча. Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль.
К плюсам установки спортивной оптики относится увеличение светового пятна, а к минусам – дополнительные манипуляции с проводкой и низкое качество предлагаемой замены.
Задняя оптика
Если штатная передняя оптика отличается надежностью и высоким качеством, то задние фонари ВАЗ 2114 часто капризничают и не работают должным образом.
ВАЗ 2115 также страдает подобным недугом и требует постоянного внимания к задним блокам.
Из-за низкого качества контактной группы пропадает указатель поворотов, сигнал заднего хода или габарит. При намокании платы оптика работает неправильно и может моргать стоп-сигналом вместо указателя поворота. Пластик низкого качества изгибается при нагреве, из-за образовавшихся зазоров фонарь запотевает, а лампы светят тусклее.
Схема зажигания ВАЗ-2114 и схема подключения проводов 8 клапанов
- Снять деталь.
- Поместить фару в закрытую коробку с отверстием для фена.
- Нагревать коробку в течение 15-20 минут.
- Достать деталь и аккуратно оторвать расплавившийся герметик.
- Разобрать прикипевший щиток можно с помощью плоской отвертки.
Неисправности и ремонт

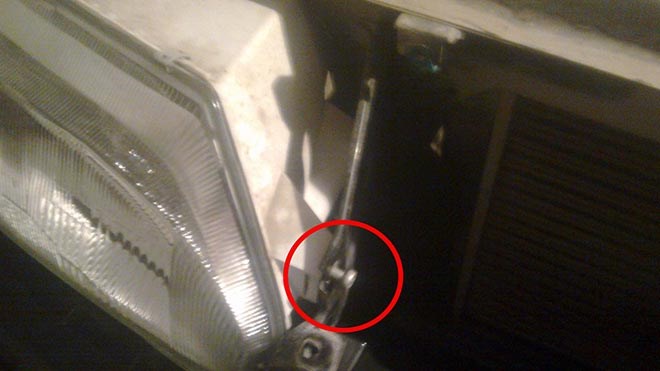

Чтобы выполнить ремонт фары ВАЗа, ее необходимо снять.
В случае с задними фарами следует заменить стандартные патроны и фишки на качественные, а стыки проклеить герметиком. Это избавит от проблем с контактами и неправильной работой модулей.
Если не работают передние фонари ВАЗа, то нужно осмотреть:
При обнаружении проблем в проводке меняются неисправные детали. Перегоревшие световые элементы удаляются и монтируются новые. Если разбито стекло, то его не сложно переклеить на герметик или убрать дефект с помощью специального клея.
Если после всех работ плохо светят фары, то требуется замена оптики на новую. Для этого нужно определиться с производителем и приобрести комплект подходящих ламп.
Предохранители и реле ВАЗ 2114 2115 2113
Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.
Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.
Основная часть предохранителей и реле находится в монтажном блоке моторного отсека..
Чтобы добраться до блока необходимо нажать на две защелки и снять крышку
Щипцами, которые установлены в блоке, вынимаем предохранители
На внутренней стороне крышки размещена схема расположения предохранителей и реле.
Монтажный блок предохранителей 2114-3722010-60
Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
Задние фонари ВАЗ 2114, 2115 — подключение, доработка противотуманных и передних фар
Общая схема электрооборудования ВАЗ-2114
Прежде чем преступить непосредственно к схемам и проводам зажигания необходимо иметь познания в общем устройстве электрооборудования ВАЗ-2114. Для этого рассмотрим общую типовую техническую схему, которую предоставляет завод изготовитель, с расшифровкой:
Схема подключения инжектора
Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже.
Схема модуля зажигания
Подключать высоковольтные провода в модуль зажигания стоит строго по схеме, поскольку при неверном расположении двигатель перестанет работать стабильно, и появятся проблемы с зажиганием.
Согласно технической документации завода изготовителя, подключать ВВ-провода стоит по следующей схеме.
Схема подключения модуля зажигания автомобилей произведенных до 2004 г .См. «проверка модуля зажигания«.
Это расположение высоковольтных проводов на катушке зажигания годится только для автомобилей, которые были выпущены до 2004 года.
Далее, завод изготовитель модернизировал систему, и расположение стало следующее:
Модель зажигания для автомобилей произведенных после 2004 года
