Какие трансформаторы лучше использовать для светодиодов

  • большие габариты;
  • во время работы он издает гул, который со временем усиливается;
  • потребление энергии довольно высокое, поскольку КПД устройства составляет 50-70%, все остальное — потери на нагрев и гул;
  • сложность скрытого монтажа — объемный блок непросто куда-то спрятать.

Эти минусы ограничивают применение трансформаторов в пользу импульсных источников. Однако, среди любителей и домашних мастеров они получили широкое распространение из-за надежности, дешевизны и простоты применения.

Важно! Нередко трансформаторами называют драйвера или источники другого типа. Это неверно, но на практике используется достаточно часто. Поэтому всегда надо уточнять, о каком именно устройстве идет речь.

Понижающие ток трансформаторы для светодиодных ламп и лент с 220 вольт до 12

Для подключения светодиодных лент или ламп используются специальное устройство (драйвер электронный), преобразующее 220 В в постоянное напряжение 12 В с заданной мощностью. Приобрести такой драйвер отдельно возможно не всегда, и обходится он не дешево. Это стало причиной изготовления альтернативных источников питания на базе трансформатора.

Здесь необходимо сразу учесть, что одним только подключением устройства вопрос решить не удастся. Дело в том, что на выходе трансформатора будут необходимые 12 В, но переменного тока. Поэтому после трансформатора понадобится установить диодный мост, который выдает пульсирующее напряжение. Это уже не переменка, но и от постоянной осциллограммы еще очень далеко.

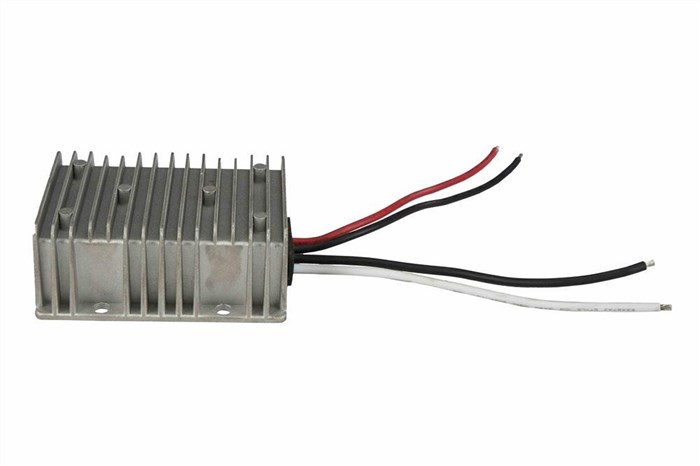

Схема Понижающего Трансформатора 220 на 12 Вольт Характеристики проекта

Основным преимуществом трансформаторного источника является полная гальваническая развязка с сетью питания 220 В. Это важно именно для домашних мастеров и любителей украшать свои комнаты светодиодными лампами. Если при выполнении каких-либо работ человек прикоснется рукой к оголенным контактам, ничего страшного не произойдет.

Трансформатор для светодиодных ламп 12 вольт, понижающий напряжение

Важно! Если потребителей будет достаточно много, есть серьезная опасность сжечь источник питания (и хорошо, если дело ограничится только им). Это обстоятельство делает расчет и подключение блока питания на базе трансформатора довольно ответственным делом.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подключить понижающий трансформатор 220 36 или 12 Вольт — Все об инженерных системах При расчете следует учитывать, что некоторые трансформаторы имеют на выходе две отдельные обмотки, которые необходимо соединить внешним проводом. Спрашивайте, я на связи!

Понижающий трансформатор. Как работает, для чего нужен, схема.

  • доступность, дешевизна трансформаторов;
  • есть возможность переделать устройство с другими параметрами под нужное напряжение;
  • схема безопасна при выполнении каких-либо работ, так как гальванически развязана с сетью питания.

Подключение при помощи обычного трансформатора

Использование обычного трансформатора в комплекте с диодным мостом и сглаживающим пульсации конденсатором является неплохим альтернативным вариантом питания светодиодных приборов. Схема работает в обычном режиме — трансформатор понижает напряжение до нужного значения, диодный мост выпрямляет его, а конденсатор устраняет пульсации, окончательно стабилизируя график.

Схема Понижающего Трансформатора 220 на 12 Вольт Характеристики проекта

Однако, у такой схемы есть серьезный недостаток — она не способна ограничивать силу тока. То есть, при последовательном подключении лампочек будет теряться яркость свечения — одно значение напряжения будет делиться на число светодиодных ламп. Если включить их параллельно, напряжение на каждой будет одинаковым, но ток потребления возрастет вдвое.

Важно! Если потребителей будет достаточно много, есть серьезная опасность сжечь источник питания (и хорошо, если дело ограничится только им). Это обстоятельство делает расчет и подключение блока питания на базе трансформатора довольно ответственным делом.

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

AMS-1117-12v

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подобрать трансформатор для зарядного устройства АКБ К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные. Спрашивайте, я на связи!

Как своими руками получить из 220 — 12 вольт без трансформатора | Андрей Швадронов | Яндекс Дзен

  1. Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
  2. Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
  3. Использовать автотрансформатор или дроссель с подобной логикой намотки.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

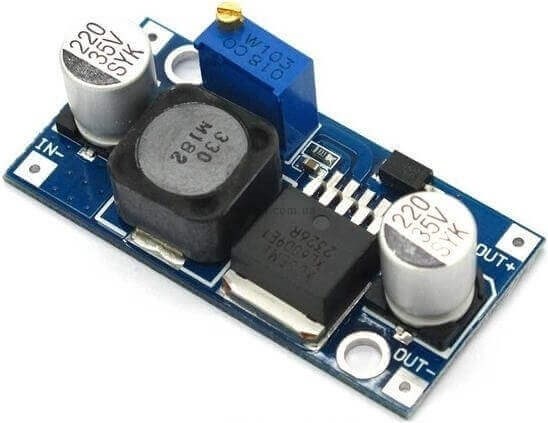

Повышающий преобразователь

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.
