Схема подключения розетки с одноклавишным выключателем
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

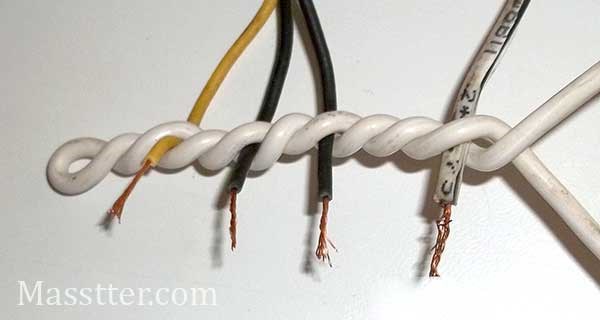

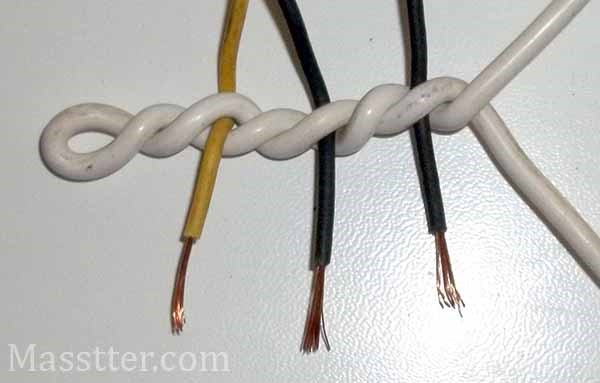

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Установка электрических розеток, выключателей и распределительных коробок — как самому установить розетку или выключатель
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)

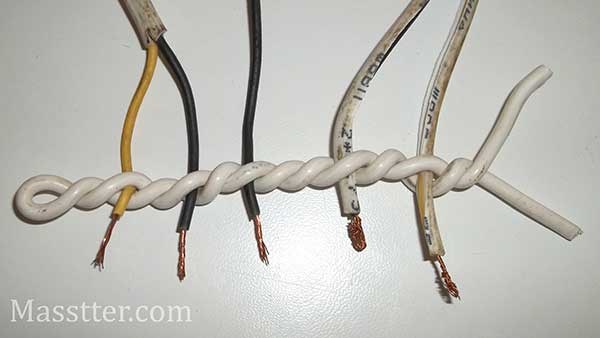

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Монтаж выключателей
В ассортименте товаров к розеткам и выключателям существуют специальные рамки. Они могут быть одно-, двух-, трехгнездовыми и т. д. Рамки окаймляют электрические точки и группы, придавая розеткам и выключателям эстетический вид.
Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).
Рис. 7.23. Снизу к распределительной коробке подходит питающий кабель, который расщепляется на несколько отходящих проводов
Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).
Рис. 7.24. Распределительные коробки располагаются по схеме одна за другой, они соединены общим питающим кабелем при коробочной схеме расключения
В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

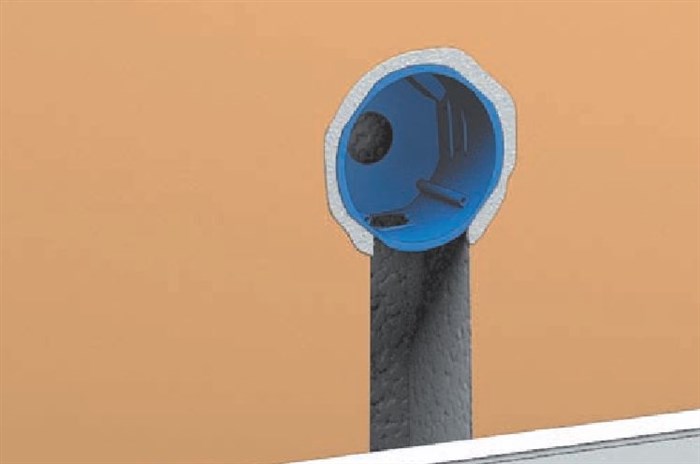

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.
Рис. 7.25. Трубы должны входить в электромонтажные коробки на 1-3 см
Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку
Рис. 7.27. Распределительная коробка со снятой крышкой
После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.
Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.
Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).
Рис. 7.28. Установочная коробка для полых стен: обратите внимание, на какую глубину она должна входить
Рис. 7.29. Монтаж распределительной коробки в гипсокартонной перегородке
Рис. 7.30. Крепление установочной коробки в полой стене
Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.
Рис. 7.31. Завершающий этап в установке выключателя: колодка прикручивается к установочной коробке шурупами
Монтаж при открытом типе проводки
На многих розетках и выключателях в кожухе прорезаны специальные отверстия, закрытые вставками для того, чтобы туда заходил кабель-канал или пластиковая труба. В розетках с повышенной степенью защиты, расположенных в ванной комнате, в местах входа провода в корпус располагается специальный резиновый сальник.
Если проводка заключена в кабельканал, то монтаж электрических точек происходит еще легче. Некоторые производители пластиковых коробов выпускают такое количество аксессуаров к ним, что монтаж электрической сети напоминает сборку конструктора Lego.
Установка (монтаж) распределительных коробок, электрических розеток, выключателей освещения
Переделка схемы с двухклавишным выключателем
На рисунке приведена стандартная схема освещения с двухклавишным выключателем, на примере которой будет рассказан процесс переделки. Сам процесс будет производится в два этапа.
На первом этапе определяемся с потолочными проводами, и тут нам придется поработать под напряжением. На втором этапе произведем монтаж схемы. Естественно, места под выключатель и розетку должны быть подготовлены заранее.
Действуем строго по пунктам:
а) Отключаем подачу напряжения в данное помещение и отсоединяем люстру от проводов. Выключатель вынимаем из подрозетника и оставляем висеть на проводах.
б) Потолочные провода разводим в стороны, чтобы оголенные концы не касались друг друга и снова подаем напряжение.
в) Нажимаем, например, левую клавишу выключателя и индикаторной отверткой на потолке находим первый фазный провод коричневого цвета. Отмечаем один его конец на потолке, а второй на выключателе (цвета жил указываются согласно приведенной схемы).
г) Нажимаем правую клавишу и отверткой находим второй фазный провод красного цвета. Также отмечаем оба конца: один на потолке, а второй напротив правой клавиши. Оставшийся третий провод синего цвета будет являться нулем.
д) На выключателе отверткой находим приходящий фазный провод и отмечаем его. Как правило, он подключается с противоположной стороны от двух выходящих.
е) Отключаем подачу напряжения в данное помещение и отсоединяем выключатель. Провода, которыми он был подключен, оставляем на своих местах или запоминаем, как были.
ж) Подключаем люстру, предназначенную для работы с одноклавишным выключателем. Один ее вывод соединяем с первым фазным проводом, а второй вывод с нулевым.
з) Подключаем одноклавишный выключатель, но в подрозетник его пока не устанавливаем, а оставляем на весу: приходящий фазный провод соединяем с нижним его контактом, а верхний контакт соединяем с выводом, который ранее стоял напротив левой клавиши. Подаем напряжение и проверяем работу схемы освещения. Если все нормально, то напряжение отключаем опять.
и) Соединяем перемычкой второй фазный провод с нулевым, как показано на рисунке. Если провод позволяет, то соединяем напрямую.
к) Подсоединяем розетку, но в подрозетник пока не устанавливаем. На правый контакт розетки подключаем оставшийся провод красного цвета и он будет являться нулевым. На левый контакт розетки кидаем перемычку от нижнего контакта выключателя. Подаем напряжение и радуемся проделанной работе.
