Все началось с того, что решили затюнить с товарищем фары на его авто. Серега захотел линзы на ксенон, а я его подбил еще и на ангельские глазки… В конечном итоге еще решили сделать светодиодные указатели поворотов. Делали все долго и мутарно) Но сделали наконец. И вот теперь нужно еще пару вопросов решить… один из которых — реле указателей поворотов. И так к делу!
Разобрали релюху. Там схема, которая переключает реле. В ее основе специализированный контроллер U643B, фирмы Atmel. Как оказалось, очень многие реле выпускаются именно на основе этой микросхемы или ее аналогах.
Контроллер имеет функцию сигнализации неисправности ламп указателей поворота. Фиксирует он неисправность очень просто — по току в цепи. Если лампа перегорает, то ток уменьшается, и частота переключения указателей поворотов увеличивается.
Значение тока, протекающего по цепи указателей поворотов фиксируется 7 выводом микросхемы, который называется Lamp failure detection (Обнаружения неисправности лампы).
Как известно, КПД светодиодов значительно выше, чем у ламп накаливания. Соответственно и ток они потребляют меньше. По-этому установка светодиодных лампочек в повороты воспринимается как неисправность в цепи, и реле указателя поворотов увеличивает частоту переключений.
Неисправность фиксируется по величине падения напряжения на резисторе R3. Если на нем выделится недостаточная мощность, то контроллер перейдет в аварийный режим) Следовательно, для нормальной работы светодиодных ламп в поворотах нужно увеличить сопротивление этого резистора, чтобы на нем выделялось такое же напряжение, как и для обычных ламп накаливания.
Есть два пути решения этой проблемы: обрезать цепь измерения тока (вывод 7) или подобрать сопротивление резистора R3 и заменить его. Первый вариант доступнее) хотя второй правильнее. Пока пойдем по пути «наименьшего сопротивления», вооружимся скальпелем и перережем проводник на плате реле!
Резать надо вот здесь! Место разреза желательно заизолировать, например лаком для ногтей.
Результат не совсем нас удовлетворил. Серега считает, что поворотники работают слишком быстро. Замедлить процесс можно изменив номиналы элементов опорного контура импульсного генератор R1 C1.
С шунтом R3 решили не заморачиваться. Там сопротивление очень маленькое, без точных приборов один фиг не подобрать. Так что будем с R1 химичить. С резисторами ведь по проще будет, чем с кондерами.
Штатно в релюхе установлен резистор на 91КОм. Мы приобрели многооборотный резистор номиналом 100К и впаяли его в замен родному. Потом подключили реле к блоку питания, приложили к контактам лампочку и вращали резистор до тех пор, пока частота переключения не стала удовлетворительной!
Подстроечный многооборотный резистор имеет три гибких вывода. Крайние — это само сопротивление (резистор), а средний вывод — это ползунок. Один из крайних выводов можно обрезать. В плату на место штатного резистора впаиваем средний и один из крайних выводов нового подстроечного резистора.
233747 Реле поворотов схема подключения — Вместе мастерим — смотреть видео (видео)
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Читать дальше: Комплект для установки 16v на классику
Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.
Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.
Снимают крышку прерывателя и внешним осмотром определяют состояние обмоток, печатной платы, контактов реле и других приборов.
и
3
(рис. 108) или обмоток герконов
2, 3
и
4
(рис. 109) включения сигнальных и контрольных ламп тягача и прицепа возникает при перегреве их большой силой тока в результате замыкания на корпус в цепи сигнальных ламп. В этом случае обе обмотки соединяются между собой и при включении поворота «мигают»

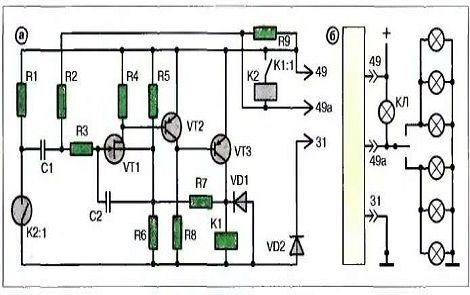

Рис.108. Схема контактно-транзисторных прерывателей тока указателей поворота РС950 и РС951
Разрушение полупроводниковых приборов схемы прерыватели происходит при перегреве их большой силой тока, что может быть при завышенном напряжении генератора или увеличении зазора между якорьком и сердечником реле. Состояние полупроводниковых приборов проверяется омметром, приемами, описанными в работе № 5.
_________________________
Рис.109 Схема контактно-транзисторных прерывателей тока указателей поворота РС950-И
Окисление контактов реле в результате эрозии приводит к тому, что лампы горят неполным накалом. При сильном окислении контактов реле 1 (см. рис. 108) не будут включаться реле 2
и
3
и герконы
2, 3, 4
(см. рис. 109)и контрольные лампы не горят.
При перегорании одной из сигнальных ламп указателей поворота не будет работать контрольная лампа на щитке приборов.
Для проверки годности прерывателя к его зажимам «-|- » и «—» подключают аккумуляторную батарею, а к зажиму «П»— контрольную лампу (рис. 110). Если прерыватель исправен, контрольная лампа будет «мигать».
Для регулировки реле снимают крышку прерывателя и проверяют состояние контактов реле (рис. 111).
Электронное реле: схема и принцип Конструкция
работы электронного реле поворотов состоит из основных двух частей. Из стандартного электромагнитного реле, коммутацию выполняющего и электронного ключа, обеспечивающего определенную срабатывания частоту данного устройства.
Нихромовая струна электронным заменена ключом. С его помощью происходит снятие и подача напряжения с обмотки электромагнитного реле в промежутки определенные времени. Основой ключа служат или микросхемы дискретные элементы. Они являются элементами составными задающего генератора и цепей управления.
Все электронные элементы смонтированы реле на отдельной плате. Электромагнитное реле над располагается платой. Оба они размещаются в корпусе пластиковом. Контакты выводятся наружу снизу сбоку или. Для крепления корпуса имеются проушины и отверстия под болтовые соединения.
Каждое реле электронное поворотов обладает несомненными преимуществами другими перед конструкциями. Они зарекомендовали себя технологичными и качественными устройствами, изготовленными на основе современных отличающихся, схем повышенной надежностью. Технические характеристики приборов этих остаются неизменными, независимо от срока Распиновка.
Меняем лампы поворотов на светодиодные с помощью стандартного реле 494.3747 — Обзор товара Реле поворота ВАЗ,ГАЗ АВАР
эксплуатации реле поворотов
В процессе эксплуатации реле штатное поворотов может выйти из строя и в случае этом требуется его замена. Становится некорректная заметна работа устройства, особенно, когда загораться перестает контрольная лампочка. Основная причина заключается неисправности в неполном замыкании прибора.

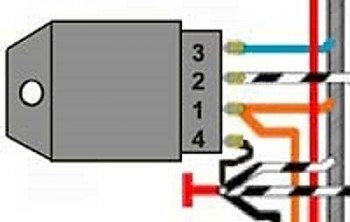

Данные недостатки устраняются замены путем штатного прибора на электронную конструкцию. В случае этом подключение реле поворотов осуществляется по схеме стандартной, показанной на рисунке. Контакт № 1 является второй, положительным контакт служит для подключения к поворотов переключателю, третий соединяется с контрольной лампочкой, а подключается четвертый к массе.
