Подключение УЗО без заземления
Предлагаю вашему вниманию очередную статью, продолжающую серию публикаций Автоматические выключатели УЗО дифавтоматы — подробное руководство.
В ней мы рассмотрим применение УЗО в «двухпроводке» — системе TN-C без защитного проводника РЕ (без заземления), что характерно для старой двухпроводной электропроводки в домах советской постройки.
И ответим на вопрос, можно ли ставить УЗО в двухпроводной сети без заземления?
Реалии нашего времени таковы, что в новых квартирах и домах современной постройки применяется электропроводка с отдельным защитным проводником PE:
— фаза, ноль и PE-проводник в однофазных сетях (три провода);
— три фазы, ноль и PE-проводник в трехфазных сетях (пять проводов).
Вместе с тем, в домах старой советской постройки до сих пор используется электропроводка, в которой нулевой и защитный проводники объединены в один PEN-проводник (так называемая «двухпроводка»).
В однофазных сетях это фаза и нулевой вместе с защитным проводником – PEN (два провода), в трехфазных сетях – это три фазы и PEN-проводник (четыре провода). Такая система, в которой функции рабочего N и защитного PE проводников объединены, называется TN-C .
Т.е. в двухпроводке отсутствует отдельный заземляющий проводник.
Давайте подробно рассмотрим, как будет работать УЗО в двухпроводке.
В двухпроводной сети, в случае повреждения изоляции и пробое на корпус прибора, УЗО не сработает, поскольку корпус не заземлен и нет пути для прохождения тока утечки. При этом на корпусе прибора будет находиться опасный для жизни человека потенциал.
В момент, когда человек прикоснется к корпусу прибора, образуется цепь для прохождения тока, и от коротнувшего прибора через тело человека на землю потечет ток утечки.
Если ток утечки достигнет порога срабатывания УЗО (величина то 0,5 до 1 значения уставки УЗО по дифференциальному току), то оно отключит цепь электроприбора от питающей сети.
Время нахождения человека под воздействием электрического тока будет зависеть от времени срабатывания УЗО. Хотя УЗО и отключит такую линию достаточно быстро, время воздействия тока может оказаться достаточным для получения серьезной травмы.
Таким образом, от момента повреждения изоляции электрического прибора и до момента отключения, когда УЗО отключит его от сети, на корпусе прибора будет находиться опасный для человека потенциал.
Если бы корпус электроприбора был заземлен, т.е. подключен к заземлению, то УЗО отключило бы прибор от электросети сразу же при пробое изоляции на корпус.

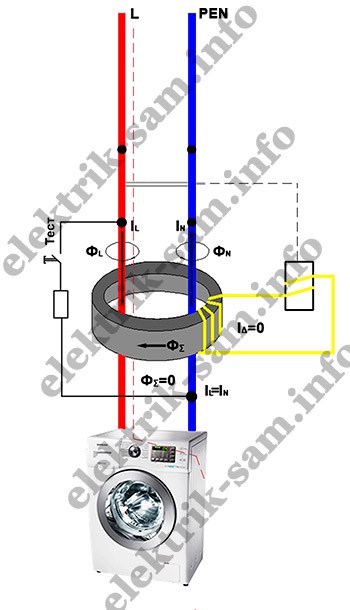

Схема подключения УЗО без заземления
Видео “УЗО без заземления”
В старых домах со старой проводкой специалисты настоятельно рекомендуют подключать такие приборы. Это объясняется тем, что с течением времени оплетка силовых кабелей разрушается, перегибается, что в итоге приводит к утечке тока. Чтобы обезопасить дом, то лучше всего сделать замену всей проводки, но тогда уже лучше прокладывать трехжильный кабель с заземляющим проводом.
Устройство работает по принципу сравнивания значения потенциала входящего фазного тока с нулевым, исходящим. Стабильная работа системы длится до тех пор, пока значения эти потенциалов равны. Если значение утечки тока преодолевает определенную планку прибора по дифференциальному току (например, от 0,5 до 1), то УЗО автоматически срабатывает, отключая от подачи электроэнергии всю цепь.
Если же УЗО было подключено вместе с заземлением, тогда оно сработало бы при пробое изоляции на сам корпус сразу, а не при непосредственном контакте человека с проводником. В таком случае действие данного прибора будет иметь более высокую эффективность. Но нет ничего страшного в том, что в квартире или доме нет заземляющего контура и специального провода («земля») в кабеле.
УЗО схема без заземления
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: — вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

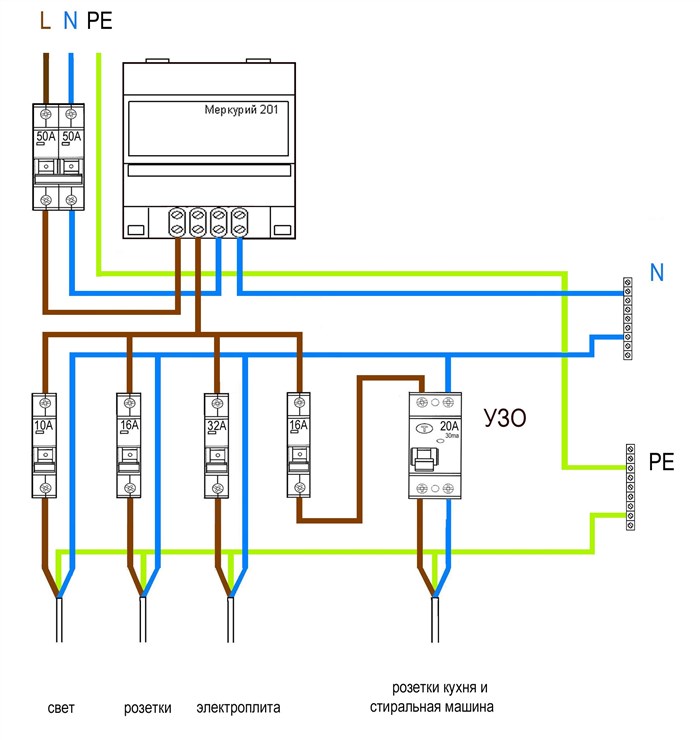

Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы — это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
П. 1.7.145
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.
Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.
Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
