Подключение светодиодов от батареек
В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.
В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.
При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

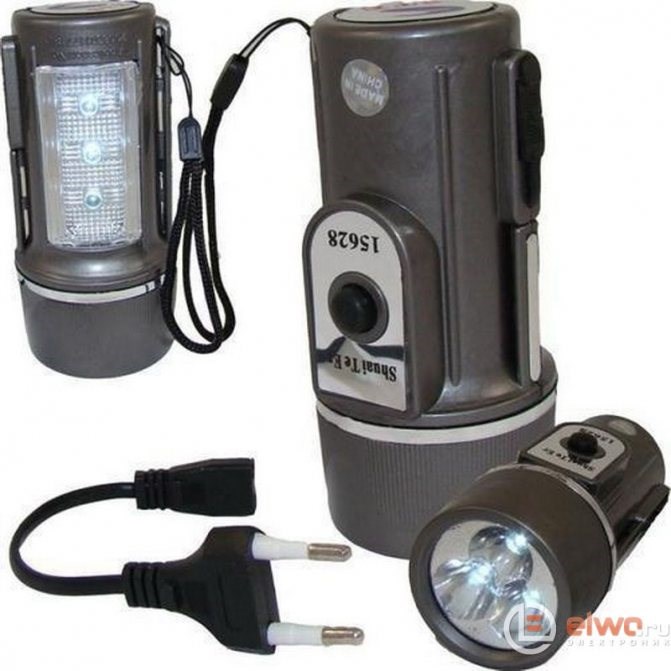

Схема китайского фонарика с зарядкой от сети
Как подключить от пальчиковой батарейки АА 1,5В
Данный преобразователь представляет собой блокинг-генератор, собранный на транзисторе VT2, трансформаторе Т1 и резисторе R1. Блокинг-генератор вырабатывает импульсы напряжения, которые в несколько раз превышают напряжение источника питания. Диод VD1 выпрямляет эти импульсы. Дроссель L1, конденсаторы C2 и С3 являются элементами сглаживающего фильтра.
В качестве VD1 лучше использовать диоды Шоттки, которые имеют малое падение напряжения в открытом состоянии.
Трансформатор Т1 можно намотать на кольце из феррита марки 2000НН. Диаметр кольца может быть 7 – 15 мм. В качестве сердечника можно использовать кольца от преобразователей энергосберегающих лампочек, катушек фильтров компьютерных блоков питания и т. д. Обмотки выполняют эмалированным проводом диаметром 0.3 мм по 25 витков каждая.
Данную схему можно безболезненно упростить, исключив элементы стабилизации. В принципе схема может обойтись и без дросселя и одного из конденсаторов С2 или С3 . Упрощенную схему может собрать своими руками даже начинающий радиолюбитель.
Cхема хороша еще тем, что будет непрерывно работать, пока напряжение источника питания не снизится до 0.8 В.
Фонарь «Волшебная лампа»
Это рассказ о переделке светодиодного фонаря. Нетрадиционная изюминка присутствует
— применены теплые ламповые аналоговые решения!
Поэтому наличие мощного, удобного фонаря, постоянно заряженного и готового к работе – практично.
К сожалению, свинцовые аккумуляторы обладают ограниченным сроком службы около трех лет, особенно в дежурном режиме с постоянной капельной подзарядкой. Не стал исключением и мой фонарь, в какой-то момент я обнаружил, что аккумулятор заряд не держит, а через короткое время и напряжение упало ниже порога работы светодиода.
Промер шести старых элементов показал, что четыре элемента вполне пригодны, один – так себе и один годится только на выброс. Четыре элемента 18650, собранные в батарею с параллельным включением по размеру были как старая свинцовая батарея. Удивило, что литиевые элементы из старой десятилетней батареи все еще обладают емкостью около 1500 мАч при начальной 2200.

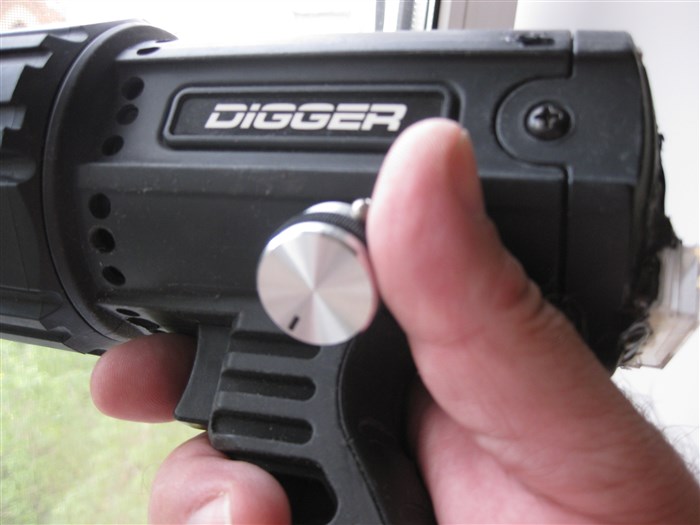

Если уж заниматься переделкой фонаря на другой тип аккумуляторов, что автоматически означает смену платы управления, то можно и пофантазировать. Корпус большой, разместить можно много. Лично мне пришла в голову мысль, что управлять яркостью фонаря будет правильно переменным резистором. На рис. 1 показан способ плавного управления яркостью светодиодного фонаря переменным резистором.
Рис. 1. Способ плавного управления яркостью светодиодного фонаря переменным резистором.
Для замены свинцовой батареи я изготовил держатель для четырех элементов 18650:
Рис. 2 Держатель для четырех элементов 18650
Частота преобразования фиксирована и составляет 700 кгц. Такая достаточно высокая частота преобразования с одной стороны позволяет использовать индуктивности небольшого номинала, но с другой – требует тщательного выполнения монтажа и использования правильных деталей по мануалу для предотвращения паразитной генерации.
Встроенный синхронный выпрямитель на полевых транзисторах с низким сопротивлением канала в открытом состоянии (падение напряжения около 0.1 вольта) позволяет заметно увеличить КПД по сравнению с выпрямителем даже на диодах Шоттки (падение напряжения на диоде Шоттки – 0.5 вольта).
Рис. 3 Схема включения NCP5030
Недостатком решения на основе этой микросхемы является наличие только цифрового управления диммированием – на вход CTRL надо подавать дискретный ШИМ сигнал для управления яркостью частотой не более 1000 Гц. Также микросхема не располагает средствами для контроля за напряжением батареи и отключения при падении напряжения ниже порога 2.7 вольт.
Фонарь «Волшебная лампа» / Хабр

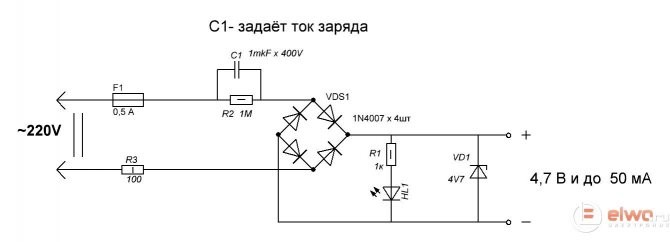

Схема ЗУ фонаря
Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).
Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.
Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.
Вид реально собранной, работоспособной платы. Корпус конденсатора приклеен к плате клеем «мастер». А вот травить платку поленился, винюсь, случайно оказалась под рукой б/у практически нужного размера и это обстоятельство всё решило.
Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.
В дальнейшем предполагаю подобрать для фонаря более надёжный и мощный аккумулятор. Автор — Babay из Barnaula.
Электрический фонарик относится как бы к дополнительному вспомогательному инструменту для проведения каких либо работ при наличии плохого освещения либо отсутствия освещения вообще. Каждый из нас выбирает тип фонарика по своему усмотрению:
Светодиодный аккумуляторный фонарь — схема, ремонт, как сделать
- провода медные;
- батарейки («таблетки») или аккумулятор;
- светодиоды;
- устройство для размещения источника питания;
- паяльник и припой;
- нож;
- клей – жидкие гвозди, эпоксидная смола, суперклей (лучше иметь пистолет для его точного нанесения);
- выключатель;
- детали стабилизатора напряжения в зависимости от схемы (можно использовать микромодуль подзарядки, например, ТР4056; или собрать цепь из отдельных элементов самостоятельно);
- корпус фонарика;
- линзы для светодиода.
Схема простого фонарика
Электрическая схема простого фонарика рис.1 состоит из:
Схема в своем исполнении простая и разъяснений на этот счет не требует. Причинами неисправности фонарика при такой схеме могут быть:
- окисление контактных соединений с батарейками;
- окисление контактов патрона лампочки;
- окисление контактов самой лампочки;
- неисправность ключа выключателя света;
- неисправность самой лампочки перегорела лампочка;
- отсутствие контактного соединения с проводом;
- отсутствие питания батареек.
Другими причинами неисправности могут быть какие либо механические повреждения корпуса фонарика.
