Определение сечения провода — обзор эффективных методик
Вы спросите: «Зачем компании портить свою репутацию?», на что можно сразу же найти несколько логических ответов:
- Завод решил сэкономить на качестве товара. К примеру, если сделать 2,5-милимметровую жилу тоньше на 0,2 мм.кв., можно выиграть несколько килограммов металла на 1 погонном километре. При массовом производстве экономия имеет приличные цифры.
- В борьбе за «место под солнцем» компании по изготовлению электропроводки пытаются переманить к себе потребителя, сделав цену ниже, чем у конкурентов. Соответственно низкая цена устанавливается за счет незначительного сокращения диаметра (на глаз не заметно).
Как вы видите, и тот и другой ответ вполне разумный, поэтому лучше себя предостеречь и сделать несколько простых вычислений, о которых мы и поговорим далее.
Площадь сечения проводов. Формулы и таблицы –
- Помимо сечения изделия обращайте внимание на металл жилы. Медная либо алюминиевая жила должна иметь характерный насыщенный цвет. Если цвет сомнительный, то, скорее всего это сплав металлов, который позволяет сэкономить заводу-изготовителю свои средства. Такой сплав крайне опасен для монтажа электропроводки в доме, т.к. его токопроводимость и номинальные нагрузки в разы меньше, чем у оригинального изделия.
- Сечение нужно определять только по жиле. Даже если с виду изделие нормальной толщины, возможен такой вариант, что уменьшенные размеры жилы были компенсированны повышенным слоем изоляции.
- Если Вы сомневаетесь в размере проводника, приобретите провод большего сечения. Запас мощности точно не повредит Вашей электропроводке!
- Если Вы имеете дело с кабелем, расчет будет немного изменен (из-за того что кабель может состоять из n-го количества проводов). Чтобы правильно осуществить вычисления, Вам необходимо сначала определить диаметр каждого отдельного провода, после чего суммировать все значения и выбрать изделия согласно итоговому числу.
Способы определения
Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.
Способ №1 – Приборы в помощь!
На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).
Механический микрометр Электронный микрометр Механический штангенциркуль Электронный штангенциркуль
Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.
Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).
После измерения необходимо воспользоваться следующей формулой:
Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!
Способ №2 – Использование линейки
Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.
Несмотря на свою простоту, вычисления имеют свою особенность:
- чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
- витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
- определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.
Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.
После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:
Способ №3 – Использование таблиц
Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.

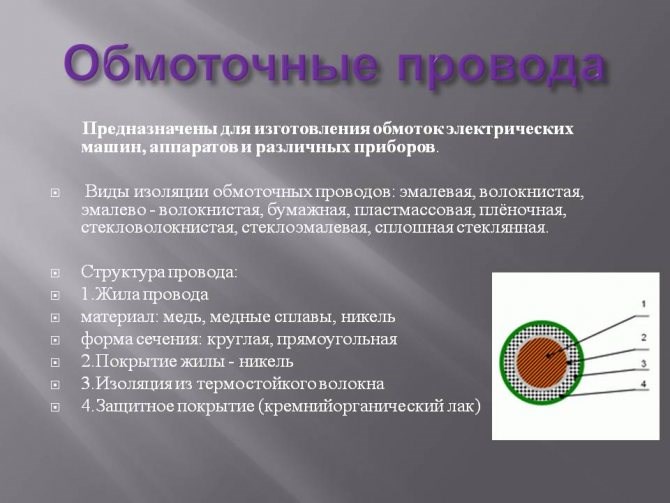

Таблица сечения проводов.

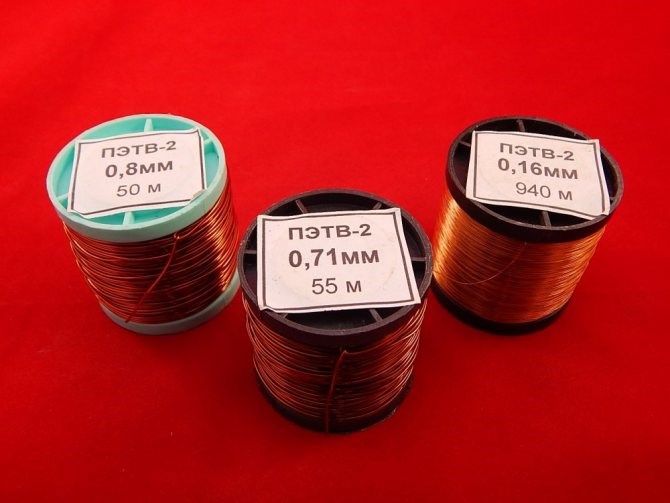

Выбору площади поперечного сечения проводов (иначе говоря, толщины) уделяется большое внимание на практике и в теории.
Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача.
В этой статье попробуем разобраться с понятием «площадь сечения» и проанализируем справочные данные.
Чтобы рассчитать сечение провода нужно воспользоваться формулой:
D — диаметр токо-проводящей жилы провода, мм. Его можно измерить штангенциркулем,
Полученное значение является диаметром провода. Для нахождения сечения пользуемся выше описанной формулой. D = 25/16 = 1.56 кв. мм. S = (3.14/4)*(1.56)2 = 1.91 кв. мм. Получается при измерении штангенциркулем сечение составляет 1.76 кв.мм., а при измерении линейкой 1.91 кв. мм. — ну погрешность есть погрешность.
В таком случае найдите предмет цилиндрической формы. Например, обычную отвертку. Берем любую жилу в кабеле, длина произвольная. Снимаем изоляцию, чтобы жила была полностью чистой. Наматываем оголенную жилу провода на отвертку или же карандаш. Измерение будет тем точнее, чем больше витков вы сделаете.
Для примера возьмем медные провода, так как они часто используется в электропроводке. Они удобны в монтаже, реже портятся. Сами провода тонкие, но ток в них остается такой же силы как в алюминиевых проводах.
При выборе площади сечения проводов следует руководствоваться тремя основными принципами:
1. Площадь сечения провода должна быть такой, что при прохождении максимально возможного в данном случае тока, нагрев провода был допустимым.
2. Нельзя, чтобы из-за сечения, падение напряжения провода превышало допустимое значение.
3. Толщина провода и его защитная изоляция должна обеспечивать его механическую прочность, а значит надежность.
Если вы отошли от этих правил, то неприятностей не избежать, зачастую такие ошибки делают неопытные электрики.
Для выбора сечения жил провода кабеля нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования.
Выбор толщины провода зависит от максимальной рабочей температуры. Если ее превысить, начнет плавиться провод и изоляция на нем, что приведет к короткому замыканию или взрыву
На рабочую температуру влияет не только электрическое напряжение, но еще и окружающие факторы, например температура воздуха в помещении или на улице, влажность и т.д.
Еще провода принято делить на одножильные, двужильные и трехжильные. Различие этих категорий в количестве жил для проводов в одной изоляции. Одножильные провода означают, что на близком расстоянии не проходит больше никаких проводов, двужильные, что два провода соединены вместе в одной изоляции, а трехжильные, что соединены три провода.
