Что такое и как расшифровывается самонесущий изолированный провод (СИП)
Провод СИП можно разделить на несколько различных категорий в зависимости от материала, из которого он изготовлен, и конструкции. К отличиям относятся диаметр проводника, количество жил, материал изоляции. Все виды кабелей СИП обязательно имеют изоляционный слой. Расшифровка названия: С – самонесущий, И – изолированный, П- провод.

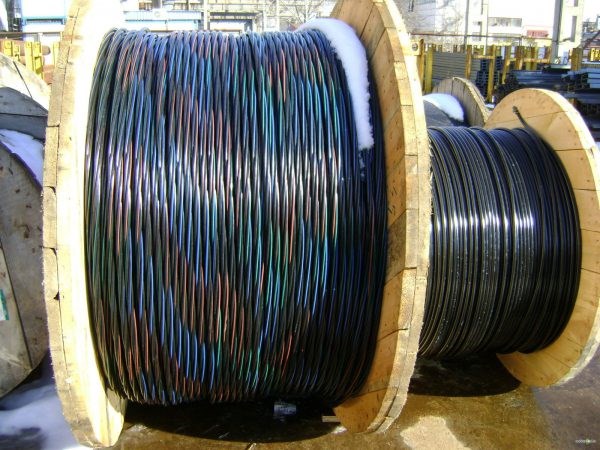

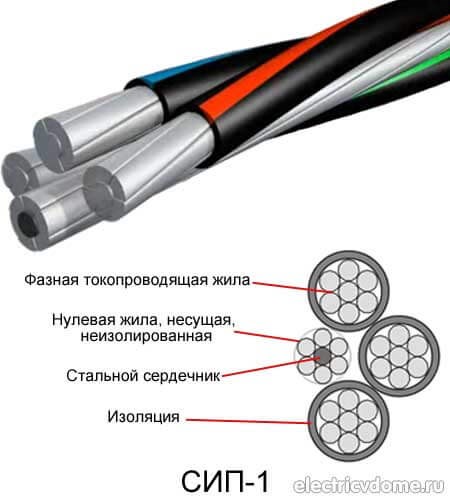

В качестве материала для жил используется алюминий. Жилы покрываются изоляционным материалом ПЭТ – полиэтилентерефталат в виде синтетической пленки. Такое покрытие защищает провод от негативного воздействия ультрафиолета. Кабель имеет нулевую жилу. Она может быть изолированной (тогда в маркировке появляется буква А — СИП-1А) или без изоляции нуля (СИП-1).
Имеет аналогичную СИП-1 конструкцию, но в качестве изоляции используется другой материал – полиэтиленовая пленка. Применяется в линиях электропередач до 1000 В и на дачных участках с напряжением сети до 380 Вольт. Подходит для использования в качестве главных и вспомогательных линий. Рекомендуется к использованию в северных регионах и районах с умеренным климатом.
Также разделяют на СИП-2 и СИП-2А. Способен выдерживать температуры до 90°С. Минимальный радиус изгиба равняется 10 диаметрам.
Такая модификация имеет значительные отличия от предыдущих двух видов. Конструктивно состоит из стального сердечника с оплеткой из алюминия, кремния и магния. В качестве материала изоляции применяется ПЭТ. Одножильный. Применим в условиях до 20 кВ. Подходит для работы в любом климате за исключением арктического и резкоконтинентального. Диапазон рабочих температур от -20°С до +90°С.
Проводник создается из нескольких пар жил без нулевого провода. На маркировке есть буква Н, показывающая, что в качестве материала жил применяется сплав. В случае отсутствия знака можно судить о том, то жилы изготовлены из чистого алюминия. Изоляция – термопластичный ПВХ, защищающий провод от ультрафиолетовых лучей.
Провод СИП: технические характеристики, маркировка, арматура
- Предельная допустимая загрузка. Напрямую зависит от площади поперечного сип сечения. Определяется в кВт.
- Пределы рабочей температуры.
- Допустимые пределы влажности, стойкость к воде и ультрафиолетовым лучам.
- Температурный предел при критическом режиме.
- Радиус сгиба.
- Гарантия (обычно составляет 3 года).
- Срок эксплуатации. При соблюдении требований составляет 40 лет и более.
Маркировка проводника
Кабели СИП можно обозначать классическим буквенно-цифровым кодом и расцветкой изоляционного слоя. Пример расшифровки будет рассмотрен на основе СИП-1 — 3х50 + 1х70 – 0,6/ТУ 16-705.500 — 2007
- Фазовые жилы отмечаются цифрами, полосками путем надписи или тиснения.
- Ноль не обозначается.
- Может применяться цветовая маркировка в виде полосы шириной от 1 мм вместо цифро-буквенного кода или на концах провода.
- Для освещения применяются вспомогательные жилы, которые маркируются как В1, В2, В3.
- По требованиям ГОСТ все обозначения должны наноситься по всей длине на расстоянии 50 см друг от друга.
- Стандартные размеры знаков – ширина более 2 мм, высота 5 мм.
- Вспомогательные жилы могут не иметь обозначения.
- Качество маркировки должно быть на высоком уровне, она не должна стираться, реагировать на ультрафиолетовые лучи и меняться в течение всего времени эксплуатации.
По маркировке можно понять, какой проводник используется, какие он имеет свойства и условия эксплуатации. Подобная информация также продублирована в паспорте проводника.
#3. Тип СИП-3
Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.
Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.
Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая — находится пределах от минус 20 °С до плюс 90 °С.
Провод СИП — самонесущий изолированный провод
Преимущество в использовании самонесущих проводов
Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.
В последнее время значительно расширилась и сфера применения таких проводов, к тому же их прокладка обходится значительно дешевле.
Изоляция между жилами проводов предотвращает короткое замыкание в процессе эксплуатации провода среди ветвей деревьев, существенно упрощает монтаж на стенах различных сооружений, дает возможность использовать при монтаже персонал любой квалификации и значительно снижает расходы, так как такие конструкции не нуждаются в изоляторах и применении специальных опорных сооружений.
Характеристика видов сип
Силовой электрический провод оснащен проводящими электрический ток элементами, непосредственно изготовленными из алюминия. Сама изоляция предполагается из устойчивого к свету полиэтилена. Нулевая несущая часть не изолируется, она сделана из алюминиевого сплава. Электропровод производится по ГОСТ Р 52373 (2005).
Токопроводящие фазные жилы кабеля СИП изготовлены из алюминия
Различные виды самонесущего изолированного провода
Опора линии электропередачи с применением кабеля СИП
Электрический кабель данного вида имеет уплотненные алюминиевые проводящие ток жилы. Для изоляции выбирают специальный светостабилизированный полиэтилен. Количество жил 2-4 штуки. Маркировка предполагается в цифровом виде либо с помощью разнообразного цвета.
Конфигурация кабеля сип имеет определенную особенность, с помощью которой он отличается от иных кабелей и проводов. Прокладывание подобных проводов по воздушным линиям электрических передач возможно без предварительной укладки несущих тросов. Варианты сип 1 и сип 2 имеют в виде основного троса стандартную самонесущую жилу. Сип 3 и сип 4 не предполагают наличия несущего троса.
Провод СИП: описание, технические характеристики, монтаж (подключение)
Монтаж. Видео
Про монтаж провода СИП с помощью ответвительных зажимов рассказывается в этом видео.
