Токовые клещи-мультиметры Актаком
Токоизмерительные клещи АКТАКОМ позволяют измерить ток нагрузки без разрыва цепи, а также базовых электротехнических параметров — напряжения, сопротивления, ёмкости и частоты (токовые клещи-мультиметры). Помимо диапазонов измерения и набора измерительных функций, токовые клещи могут иметь дополнительные особенности:
- С функцией True RMS (измерение истиных среднеквадратичных значений) вы сможете точно измерить сигнал искажённой или несинусоидальной формы.
- Большой охват магнитопровода обеспечивает возможность проведения измерений на шинах подстанций или питающих кабелях большого сечения.
- Разомкнутый или гибкий магнитопровод облегчает измерения в труднодосутупных местах, пучках кабелей и тесных щитовых.
- Наличие аналогового выхода позволяет подключить токоизмерительные клещи к мультиметру или осциллографу для наблюдения и анализа формы сигнала.
| Модель | ЖКИ | Шкала | Охват | TRMS | Напряжение DC/AC |
Ток DC/AC |
Частота | Сопр. | Min, Max/ Peak |
Особенности | ГР |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АТК-4001 R заземл. |
9999 х2 |
— | 23 мм | + | — | — 0,001мА. 15А |
— | 1500 Ом | — / — | Изм. тока утечки и сопротивления заземления (наведение тока (1,667 кГц) в контуре с пом. двойного м/провода); Прозвонка; Компаратор; Регистратор (до 166 ячеек, семпл. 1-255 с); Датчик помех; Калибр. контур в комплекте |
43841-10 |
| АТК-2011 гибкие |
4000/ 600 |
+ | 170 мм | + | — 0,1 В. 600 В (50/60 Гц) |
— 0,1А. 3000А |
50/60 Гц | — | + / 39;33 мс |
Гибкий магнитопровод большого охвата для работы в пучках и на шинах |
43841-10 |
| АТК-2025 разомкнутые |
2000 | — | 15 мм | + | 1 В. 600 В 1 В. 600 В (50/60 Гц) |
0,1 А. 200 А 0,1 А. 200 А |
— | 200 Ом | — / 800 мс |
Разомкнутый магнитопровод для работы в пучках и труднодоступных местах; Карманные размеры |
42736-09 |

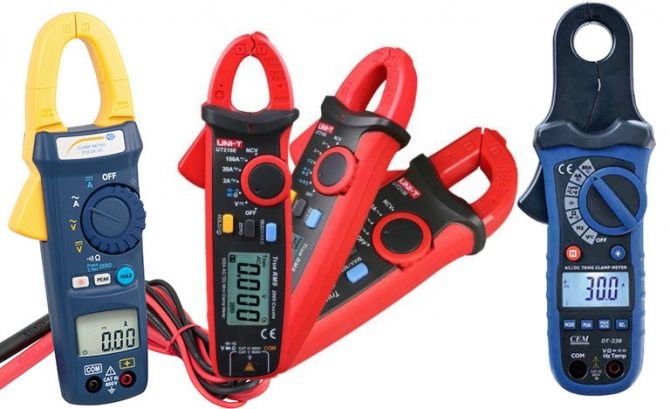

Токоизмерительные клещи: назначение, принцип работы, как пользоваться
Токовые клещи-мультиметры и токоизмерительные клещи общего назначения
- «2 в 1»: токоизмерительные клещи со встроенным мультиметром для измерения частоты, (до 10 МГц) сопротивления (до 66 МОм), ёмкости (до 4000 мкФ) и температуры (термопара К-типа).
- Широкие диапазоны измерения токов: до 2500 А!
- Разрешение ЖКИ при бесконтактном измерении переменного тока: от 10 мкА!
- Разрешение ЖКИ при контактном измерении тока (в разрыв цепи): от 0,1 мкА!
- Бесконтактное измерение частоты (АТК-2038, АТК-2031, АТК-2047).
- Аналоговый выход позволяет подключить токовые клещи к мультиметрам и осциллографам для наблюдения формы сигнала.
| Модель | ЖКИ | Шкала | Охват | TRMS | Напряжение DC/AC |
Ток DC/AC |
Частота | Сопр. | Min, Max/ Peak |
Особенности | ГР |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АТК-4001 R заземл. |
9999 х2 |
— | 23 мм | + | — | — 0,001мА. 15А |
— | 1500 Ом | — / — | Изм. тока утечки и сопротивления заземления (наведение тока (1,667 кГц) в контуре с пом. двойного м/провода); Прозвонка; Компаратор; Регистратор (до 166 ячеек, семпл. 1-255 с); Датчик помех; Калибр. контур в комплекте |
43841-10 |
| АТК-2011 гибкие |
4000/ 600 |
+ | 170 мм | + | — 0,1 В. 600 В (50/60 Гц) |
— 0,1А. 3000А |
50/60 Гц | — | + / 39;33 мс |
Гибкий магнитопровод большого охвата для работы в пучках и на шинах |
43841-10 |
| АТК-2025 разомкнутые |
2000 | — | 15 мм | + | 1 В. 600 В 1 В. 600 В (50/60 Гц) |
0,1 А. 200 А 0,1 А. 200 А |
— | 200 Ом | — / 800 мс |
Разомкнутый магнитопровод для работы в пучках и труднодоступных местах; Карманные размеры |
42736-09 |
Какими функциями они обладают
Всего у данного инструмента можно выделить несколько основных функций:
- Измерение самого процесса протекания тока и его напряжения;
- Выявление обрывов, прозвон проводов;
- Измерение частоты тока;
- Выставления ноля во время наводки на расположенные рядом провода.
Кроме этого некоторые мастера могут их использовать в качестве:
- Сохранения полученных результатов в памяти устройства;
- Измерения тока пускового броска, ведь он обычно значительно выше номинального минимума в несколько раз;
- Проведения расчета среднеквадратического показателя для сети переменного тока;
- Подключения с их помощью температурного датчика;
- Ознакомления с отображаемыми результатами в автоматическом режиме;
- Многофункционального цифрового дисплея;
- Дополнительного источника питания.
В процессе выбора стоит обратить особое внимание на качество материала, из которого они изготовлены, а именно пластика, кроме этого убедиться, что на корпусе клещей нет никаких металлических частиц. Не стоит забывать и об источнике питания, ведь он играет немаловажную роль во время эксплуатации.
Как выбирать токоизмерительные клещи: ТОП-15 рейтинг лучших 2024 года токовых клещей. Обзор качественных моделей по мнению электриков
- Напоминающих форму клещей шунта.
- Раскрывающей магнитный провод кнопки.
- Тумблера, выполняющего измерения.
- Монитора, на котором можно познакомиться с показателями.
- Разъемов, с помощью которых осуществляется подключение электрощупов.
- Кнопочка позволяющая зафиксировать показатели в памяти устройства.
Как можно произвести измерение
В тех токоизмерительных приборах, которые можно увидеть в торговых точках есть один из двух основных элементов: специализированный высокоточный датчик или трансформатор.
В зависимости от того какой модельный ряд будет выбран можно выполнять измерения в двух диапазонах – измерять и постоянный и переменный ток или только переменный. У каждого из них свои особенности, стоит их подробней рассмотреть.
Токоизмерительные клещи для переменного тока
Самые востребованные среди покупателей. Связано это с тем, что ими удобно пользоваться да, и стоят они приемлемо. Принцип работы похож на эффект усиление сигнала трансформатором. Так как они удобны во время эксплуатации, то они быстро нашли почитателей.
Специфика работы заключается в том, что проводником для катушки является первичная обмотка трансформатора. А также при выходе переменного тока из измерительной части определяется напряжение, которое он издает.
Токоизмерительные клещи для постоянного тока
После того как был открыт эффект Холла данный вид клещей стал популярен. Этот эффект заключается в том, что показатели напряжения магнитного поля в проводнике меняются, во время прохождения электротока, который создает в точке измерения потенциала.
- Именно благодаря этому действию (эффекту Холла) и был разработан подобный датчик, обладающий превосходной чувствительностью не только к постоянному току на магнитном поле, но и переменному.
- Кроме этого у них есть еще одна отличительная черта – это быстродействие. Данный факт будет оценен в том случае если приборы, которые эксплуатируются на объекте, дают кратковременные броски тока.
