Калькулятор / Расчёт нагревательного провода ПНСВ
Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования.
Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.
Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.
Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

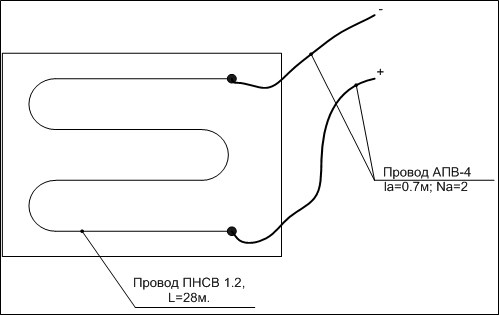

Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции
Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм
Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.
Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.
Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).
Электропрогрев бетона ведётся в трёхстадийном режиме:
- разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
- изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
- остывание бетона со скоростью не более 5 °С/ч
Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.
Кабель для прогрева бетона – нужно ли его использовать, принцип действия и основные разновидности
Зачем прогревать бетон
Для нормативного застывания бетона требуется температура на уровне +20°С. При затвердевании смеси используется понятие критической прочности, которая достигается при нормальных условиях за 24 часа.
При этом, материал затвердевает на 70%, а окончательное испарение воды происходит только через 28 суток. Отклонение температуры воздуха в сторону снижения оказывает негативное влияние на скорость застывания бетона (как до критического уровня, так и до полного затвердевания).
Для снижения вредного воздействия низких температур используются присадки, которые вводятся в раствор в заводских условиях. Но при падении температуры воздуха до -5°С и ниже рекомендуется использовать прогрев бетона трансформатором, подключенным к промышленной сети переменного тока.
Дополнительный прогрев обеспечивает набор критической прочности при любой температуре воздуха в регламентные сроки.
| Наименование характеристики | ТСДЗ-63/0.38 | СПБ-20 | КТПТО-80 | ТСДЗ-80/038 УЗ |
| Номинальная мощность, кВА | 63 | 20 | 80 | 80 |
| Ступени напряжения на холостом ходу, В | 50; 65; 80; 100 | 35; 45; 60; 80 | 50; 65; 75; 85; 95 | 50; 65; 85 |
| Ток на стороне НН, А | 250-450 | 145 | 471-520 | 400-600 |
| Габариты, мм | 750×650×750 | 520×615×685 | 1150×820×1300 | 1040×700×1040 |
| Вес, кг | 250 | 120 | 785 | 380 |
| Условия эксплуатации, °C | От -45 до +20 | От -40 до +10 | От -45 до +20 | |
Прогрев бетона проводом ПНСВ в зимнее время: схема укладки и подключения, расчет
- автоматический выключатель, отключающий трансформатор при коротком замыкании, сильных колебаниях или избыточном значении входного напряжения и других нештатных ситуациях;
- системы контроля над всеми основными параметрами, среди которых – наличие и характеристики силовой сети электропитания, свойства выходного тока на стороне низкого напряжения.

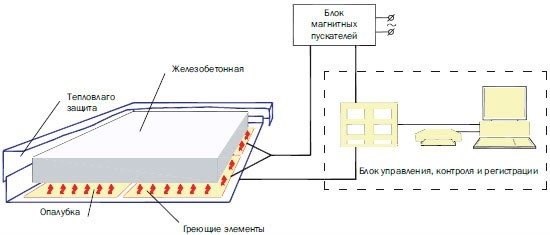

Устройство станций для прогрева бетона
- Активная часть – стальной магнитопровод с двумя обмотками напряжения, сочлененный с корпусом. Магнитопровод имеет обмотки высокого (входного) и низкого (выходного) напряжений.
- Корпус – стальной шкаф с выводами для подключения трехфазной сети переменного тока напряжением 380 В и выходных клемм, предназначенных для подсоединения греющего кабеля, на который поступает ток с пониженным напряжением.
- Панель управления. Служит для регулирования тепловой мощности стальных проводов при изменении температурных условий окружающей среды.
- Охлаждающая система – естественная или принудительная. Принудительная система охлаждения реализуется с помощью масла или вентилятора.
- Промежуточный алюминиевый провод АПВ (трасса), требуемый для подключения к основному стальному кабелю ПНСВ.
- «Холодные концы» – алюминиевые провода в изоляции, соединяющие «трассу» с проводом ПНСВ. Их длина не превышает 1,5 м.
- Предохранитель, устанавливаемый перед катушкой высокого напряжения, реагирует на угрозу короткого замыкания и перегрузе оборудования.
- Амперметр на стороне низкого напряжения, позволяющий контролировать величину выходного тока.
Электрический способ прогрева бетонной смеси с помощью трансформатора прост в исполнении, но требует участия специалистов при его подготовке и проведении. Энергетик должен составить схему раскладки греющего кабеля, рассчитать необходимое количество материалов. Тщательное круглосуточное наблюдение ведется и во время прогрева, показания записываются в журнал.
Этапы заливки смеси и прогрева бетона с помощью трансформатора:
- Установка опалубки и устройство усиливающего каркаса из арматурной стали.
- Раскладка внутри опалубки на арматурном каркасе стального провода ПНСВ. Наиболее популярный вариант – провод сечением 1,2 мм. План раскладки составляется таким образом, чтобы весь железобетонный элемент прогревался равномерно.
- Заливка и вибрирование бетонной смеси.
- Подключение кабеля к трансформатору.
- Прогрев смеси в соответствии с установленным температурным режимом.
Величина тока на стороне низкого напряжения обычно не превышает 14-16 А. Одна понижающая трансформаторная станция, в зависимости от мощности, способна прогреть объем бетонного монолита от 10 до 100 м3.
