ПРАВИЛА ПУЭ О ВЫПОЛНЕНИИ ГЛАВНОЙ ЗАЗЕМЛЯЮЩЕЙ ШИНЫ НА ВВОДЕ В ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ

Технический циркуляр
(Ассоциация «Росэлектромонтаж»)
от 11.05.2000 № 6-1/2000

СОГЛАСОВАН
Заместителем руководителя
Госэнергонадзора Минтопэнерго России
В.Н. Белоусовым

УТВЕРЖДЕН
Первым вице-президентом
Ассоциации «Росэлектромонтаж»
Е.Ф. Хомицким

Генеральный директор
ОАО НИИПРОЕКТЭЛЕКТРОМОНТАЖ
11.03.2000

«Об информационных знаках на линиях электропередачи»
И.П. от 16.11.98 N 32-6/98-ЭТ

Начальникам региональных и
территориальных управлений
госэнергонадзора,
потребителям электрической
энергии, руководителям
энергоснабжающих, проектных
и строительно-монтажных
организаций

В связи с обращением различных организаций по вопросу нанесения информационных знаков на линиях электропередачи по измененным требованиям глав 2.3; 2.4; 2.5 Правил устройства электроустановок (решение Минтопэнерго России 13.07.98) Главгосэнергонадзор России сообщает.

Первоочередную установку информационных знаков предлагается осуществить в населенной местности, в местах пересечений и сближений указанных линий со зданиями, сооружениями, железными и шоссейными дорогами и другими коммуникациями.

Вновь сооружаемые и реконструируемые линии электропередачи должны иметь информационные знаки при вводе их в эксплуатацию.

Требования к информационным знакам и их установке даны в приложении.

ТРЕБОВАНИЯ
к информационным знакам и их установке

Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.

На информационном знаке размещаются слова «Охранная зона кабеля. Без представителя не копать» (для кабельной линии), «Охранная зона линии электропередачи» (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.

Фон информационного знака белый, кайма и символы черные.

На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм.

Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии).

Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м, а для подземных кабельных линий — на отдельных стойках на высоте 0,6-1,0м.

ОБ ИНФОРМАЦИОННЫХ ЗНАКАХ НА ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ
И.П. от 24.05.99 № 32-01-08/78-ЭТ

Требования к Главной Заземляющей Шине в Подвале Связи документа

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

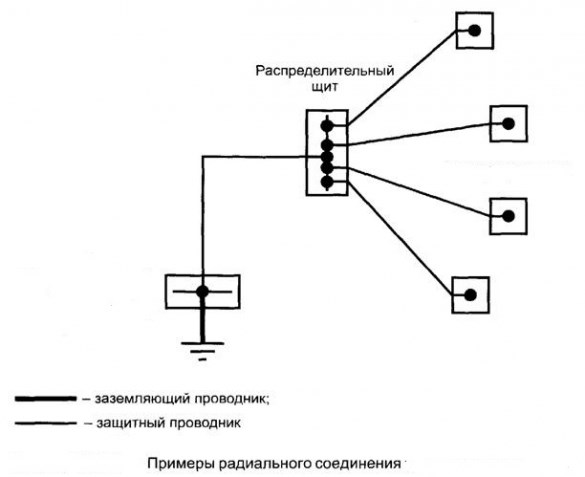

ПУЭ · Правилами устройства электроустановок. Седьмое издание. Раздел 4. Распределительные устройства и подстанции. Главы 4.1, 4.2 | АО НПО «Техкранэнерго» Нижегородский филиал Подключение каждого элемента к шине уравнивания потенциалов осуществляется исключительно по радиальной схеме каждый элемент системы соеиняется с шиной выравнивания потенциалов отдельным проводником. Спрашивайте, я на связи!

В требованиях п. 1.7.131–1.7.135 главы 1.7 ПУЭ к PEN-проводникам допущены ошибки. Их следует изменить | Yury Kharechko | Яндекс Дзен

В требованиях п. 1.7.131–1.7.135 главы 1.7 ПУЭ к PEN-проводникам допущены ошибки. Их следует изменить

Нами завершена публикация материалов, посвящённых краткому анализу устаревших терминологии и требований к системам ТN-C, ТN-S, ТN-C-S, TT и IT главы 1.7 ПУЭ, в которых допущены многочисленные ошибки. Планируется опубликовать статьи, посвящённые краткому анализу требований главы 1.7 ПУЭ к низковольтным электроустановкам.

На канале Электромозг опубликована очередная статья с кричащим названием « Очередной кривой пункт ПУЭ 1.7.131. Минимальное сечение PEN-проводника. », в которой автор критически «анализирует» требования главы 1.7 ПУЭ к PEN-проводникам.

Поскольку мои комментарии на канале Электромозг заблокированы автором, не владеющим требованиями к устройству электроустановок зданий, но всячески защищающий свой имидж «специалиста», приведу мнение о требованиях п. 1.7.131–1.7.135 главы 1.7 ПУЭ в данной статье.

ПУЭ: «1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник).

Процитированные требования содержат следующие ошибки.

Во-первых, PEN-проводники применяют в электроустановках переменного тока. Поэтому в главе 1.7 следует изложить требования к PEM-проводникам , которые используют в электроустановках постоянного тока, а также привести требования к PEL-проводникам , применяемым в электроустановках и переменного, и постоянного тока.

Во-вторых, в требованиях ПУЭ следует использовать современную терминологию, а именно – термины « защитный проводник », « фазный проводник », « нейтральный проводник », « полюсный проводник », « средний проводник » и « линейный проводник ».

В-третьих, требования п. 1.7.131 допускают наличие PEN-проводников только в « многофазных цепях в системе TN ». Более того, требованиями п. 1.7.132 запрещено применять PEN-проводники «в цепях однофазного и постоянного тока », что является грубой ошибкой.

Такие ограничения, сформулированные мной, установлены требованиями ГОСТ 30331.1–2013 (IEC 60364-1:2005) «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения», в п. 312.2.1.1 которого указано:

«- система TN-C-S … . В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN- и PEL-проводники. PEN- или PEL-проводник распределительной электрической сети должен быть разделен на нейтральный или заземленный фазный проводник и защитный проводник на вводе электроустановки …»;

«- система TN-C … . Электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено выполнять с типом заземления системы TN-C».

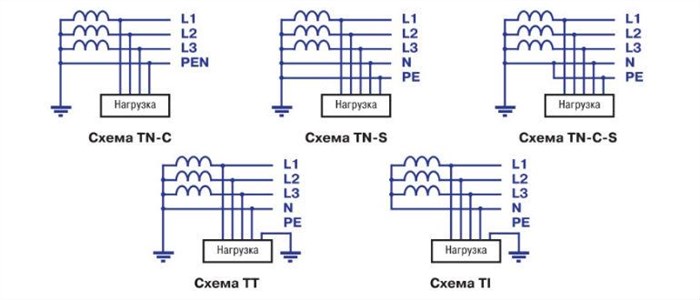

Основные системы заземления

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Заземление электроустановок и оборудования | правила и требования Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм 2 по меди или равноценное ему из других материалов. Спрашивайте, я на связи!

Система уравнивания потенциалов: схемы, требования, соответствие правилам ПУЭ | Общество | Селдон Новости
