Молниезащита зданий и сооружений — Классификация зданий и сооружений
Производственные, жилые и общественные здания и сооружения в зависимости от их назначения, а также от интенсивности грозовой деятельности в районе их местонахождения должны иметь молниезащиту в соответствии с категориями устройства молниезащиты.
Таблица 3.1. Классификация зданий и сооружений по устройству молниезащиты и необходимости ее выполнения
Местность, в которой здания и сооружения подлежат обязательной защите
Производственные здания и сооружения с помещениями, относимыми к классам В-l и ВII
Производственные здания и сооружения с помещениями, относимыми к классам B-la, B-I6 и В Па
Со средней грозовой деятельностью 10 грозовых часов в год и более
Наружные технологические установки и открытые склады, содержащие взрывоопасные газы, пары, горючие и легковоспламеняющиеся жидкости (например газгольдеры, емкости, сливоналивные эстакады), относимые к классу В-1г
Местность, в которой здания и сооружения
, подлежат обязательной защите
Производственные здания и сооружения с помещениями, относимыми к пожароопасным классам П-1, П-11 или П-На
Со средней грозовой деятельностью 20 грозовых часов в год и более при ожидаемом количестве поражений молнией в год не менее 0,05 для зданий и сооружений I и II степени огнестойкости и 0,01 — для III, IV и V степени огнестойкости-
Производственные здания и сооружения III, IV и V степени огнестойкости, относимые по степени пожарной опасности к категориям Г и Д по СНиП, а также открытые склады твердых горючих веществ, относимые к классу П-lll по ПУЭ
Со средней грозовой деятельностью 20 грозовых часов в год и более при ожидаемом количестве поражений молнией здания или сооружения в год не менее 0,05
«Наружные установки, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 45°С, относимые к классу II-III
Со средней грозовой деятельностью 20 грозовых часов в год и более
Вертикальные вытяжные трубы промпредприятий и котельных, водонапорные и силосные башни, пожарные вышки высотой 15-30 м
Со средней грозовой деятельностью 20 грозовых часов в год и более
Жилые и общественные здания или их части, возвышающиеся над уровнем общего массива застройки более чем на 25 м, а также отдельно стоящие здания высотой более 30 м, удаленные от массива застройки не менее чем на 100 м
Со средней грозовой деятельностью 20 грозовых часов в год и более
- менее 0,05 кгс/см 2 при газах тяжелее воздуха — до 1 м по вертикали и 2 м по горизонтали;
- от 0,05 до 0,25 кгс/см 2 при газах тяжелее воздуха и до 0,25 кгс/см 2 при газах легче воздуха — до 2,5 м по вертикали и 5 м по горизонтали в стороны от обреза трубы.
Выполнение требования о включении в зону защиты молниеотводов пространства над обрезом труб необязательно:
2. Требования к выполнению молниезащиты зданий и сооружений Молниезащита I категории
Требования к выполнению молниезащиты зданий и сооружений Молниезащита I категории
2.1. Защита от прямых ударов молнии зданий и сооружений, относимых по устройству молниезащиты к I категории, должна выполняться отдельно стоящими стержневыми (рис. 1) или тросовыми (рис. 2) молниеотводами.
Рис. 1. Отдельно стоящий стержневой молниеотвод: 1 — защищаемый объект; 2 — металлические коммуникации
Рис. 2. Отдельно стоящий тросовый молниеотвод. Обозначения те же, что и на рис.1
Указанные молниеотводы должны обеспечивать зону защиты типа А в соответствии с требованиями приложения 3. При этом обеспечивается удаление элементов молниеотводов от защищаемого объекта и подземных металлических коммуникаций в соответствии с пп. 2.3, 2.4, 2.5.
2.2. Выбор заземлителя защиты от прямых ударов молнии (естественного или искусственного) определяется требованиями п. 1.8.
При этом для отдельно стоящих молниеотводов приемлемыми являются следующие конструкции заземлителей (табл. 2):
а) один (и более) железобетонный подножник длиной не менее 2 м или одна (и более) железобетонная свая длиной не менее 5 м;
б) одна (и более) заглубленная в землю не менее чем на 5 м стойка железобетонной опоры диаметром не менее 0,25 м;
в) железобетонный фундамент произвольной формы с площадью поверхности контакта с землей не менее 10 м 2 ;

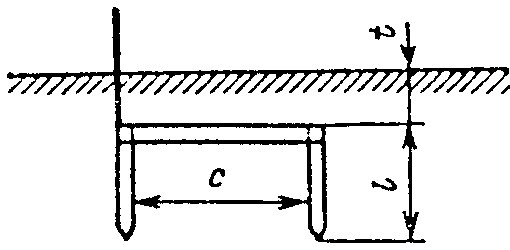

г) искусственный заземлитель, состоящий из трех вертикальных электродов и более длиной не менее 3 м, объединенных горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 м. Минимальные сечения (диаметры) электродов определяются по табл. 3.
Сечение (диаметр) токоотвода и заземлителя, проложенных
* Только для выравнивания потенциалов внутри зданий и для прокладки наружных контуров на дне котлована по периметру здания.
2.3. Наименьшее допустимое расстояние Sв по воздуху от защищаемого объекта до опоры (токоотвода) стержневого или тросового молниеотвода (см. рис. 1 и 2) определяется в зависимости от высоты здания, конструкции заземлителя и эквивалентного удельного электрического сопротивления грунта r, Ом×м.
Для зданий и сооружений высотой не более 30 м наименьшее допустимое расстояние Sв, м, равно:
Молниезащита зданий и сооружений (Курсовая работа)
Молниезащита частного дома
Конструкции для защиты зданий от удара молнии бывают активные и пассивные. Активная защита притягивает разряд, при этом снижая риски прямого попадания молнии в постройку. Пассивная конструкция становится надежным барьером при случайном попадании, но не провоцирует удар. Данный вариант часто применяют для организации системы молниезащиты в частном доме или даче.
Стандартный комплект молниезащиты состоит из трех основных элементов: молниеприемник, токоотвод, заземлитель.
Молниеприемник — это прибор, который захватывает разряд и передает его в токоотвод. Элемент изготавливается из стали, алюминия или цинка, и устанавливается на крышу здания.
Токоотвод — является проводником тока от приемника к заземлителю. Располагается на фасаде здания или по сточных трубам.
Заземлитель — комплекс элементов, соприкасающихся с землей и выводящих напряжение в грунт.
Монтаж молниезащиты должен осуществляться согласно требованиям ГОСТ Р МЭК 62305-1-2010, ГОСТ Р МЭК 62305-2-201, инструкций РД 34.21.122-87 и СО 153-34.21.122-2003. Соблюдение обозначенных в документах параметров гарантирует надежную защиту строений от последствий удара молнии. Чтобы соблюсти все необходимые условия, лучше обратиться к специалистам в данной сфере.
Средства и методы молниезащиты
- Системы для высотных объектов и металлических сооружений выполняется с использованием заземления всего каркаса не менее чем в двух местах.
- Системы для открытых сооружений, где высока взрывоопасность, выполняется с использованием стержневого отвода молний, или же молниеотводов монтируемых внутри самих установок.
- Подстанции, на которых используются устройства распределения от прямого попадания молнии, защищаются с применением молниеотвода из троса или стержня. Если сопротивление конструкции заземления у подстанции менее 1Ом, молниеотвод подключают непосредственно к заземлителю, иначе выполняют монтаж дополнительного молниеотвода.
- Трубы на заводах и фабриках защищаются молниеотводом из стальных стержней сечением 25мм. Количество стержней молниеотвода зависит от высоты трубы. Для труб более 40 м, монтируют два спуска, менее 40м – достаточно одного.
Нормативные документы
До недавнего времени в России одновременно действовали 2 нормативных документа, регламентирующих требования к установке молниезащитных систем строительных объектов:
- первый — «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87 oт 30.07.1987г.
- второй — «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153—343.21.122-2003 oт 30.06.2003 г.
Изданная в 2003 году инструкция не отменяла действие регламента 1987 года, хотя имела с ним существенные различия. Приказ Минэнерго России от 30.06.03 № 280 также не отменил старую инструкцию, не прояснил сложившуюся ситуацию. Проектные организации сами выбирали, какими правилами руководствоваться.
В 2011 году Федеральное агентство по техническому регулированию и метрологии выпустило 2 нормативных документа, соответствующих стандартам МЭК (Международной Электротехнической Комиссии) № 62305:
После утверждения данных нормативов, российские требования к молниезащитным мерам начали соответствовать международными стандартам, урегулировав действие ранее выпущенных документов.
