Вопрос 1. Общие требования к прокладке кабельных линий
Вопрос3. Прокладка кабелей в кабельных сооружениях и производственных помещениях.
Вопрос 4. Прокладка кабелей до 1 кВ вне и внутри производственных помещений
Вопрос 1. Общие требования к прокладке кабельных линий
Работы по прокладке новых силовых кабелей выполняют по проектам, которыми определяются трасса линий и способ ее прокладки.
При капитальных или аварийных ремонтах действующих кабельных линии работы проводят по технической документации эксплуатирующей организации.
Сечение жил прокладываемых кабелей должно выбираться по участку трассы с худшими условиями охлаждения.
При прокладке кабелей в действующих крупных кабельных хозяйствах на электростанциях, подстанциях, в туннелях и коллекторах должен составляться также проект организации работ, предусматривающий меры пожаробезопасности при проведении огневых и газоопасных работ.
Усилия тяжения при прокладке кабелей зависят от способа прокладки сечения жил, температуры окружающей среды и трассы.
Внутри помещений и снаружи их в местах, доступных для неквалифицированного персонала, где возможно передвижение автотранспорта, грузов и механизмов, бронированные и небронированные кабели защищают от механических повреждений до безопасной высоты (не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле).
Защиту обеспечивают кожухами из листового металла толщиной не менее 2,5 мм или отрезками стальных труб.

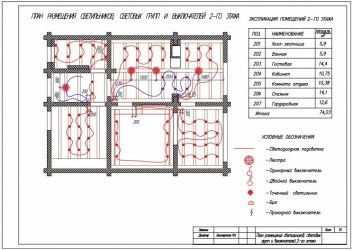

Приступая к сооружению кабельных линий, монтажники изучают рабочую документацию: план трассы; продольный профиль; рабочие чертежи конструкций; строительные чертежи кабельных сооружений; перечни мероприятий по герметизации вводов; чертежи перехода кабельной линии напряжением 35 кВ в воздушную; кабельный журнал; спецификации на материалы и изделия; сметы и др.
Как правило, монтаж кабельных линий выполняют в две стадии:
сначала внутри зданий и сооружений устанавливают опорные конструкции для прокладки кабелей (работы ведут по совмещенному графику строительно-монтажных организаций);
затем прокладывают кабели и подключают их к выводам электрооборудования (работы ведут после завершения комплекса строительных и отделочных работ при условии передачи объекта под монтаж по акту).

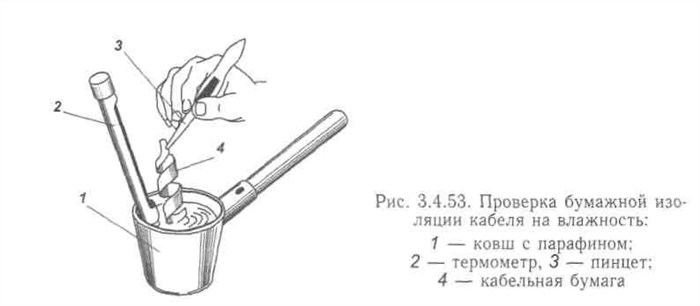

После удаления обшивки с барабана состояние наружных витков оценивают в зависимости от конструктивного исполнения оболочек и защитных покровов.
подтёки пропитывающего состава, просветы в наружном покрове из кабельной пряжи;
проколы, раковины и разрывы пластмассового защитного шланга;
раковины и трещины в свинцовых и алюминиевых оболочках и др.
Наружные витки кабеля с повреждениями удаляют, а его изоляцию испытывают повышенным напряжением.
После испытания кабеля повышенным напряжением восстанавливают герметизирующие колпачки на его концах.
Пуэ-7 прокладка кабельных линий в кабельных сооружениях
При определении способа прокладывания кабельной сети также важно учитывать следующие нюансы:
- особенности природных условий и условий внутри помещений,
- место, в котором будет осуществляться проведение линии,
- утвержденная схема выполняемой сети, размер ее различных участков и размеры поперечного сечения.
Влияние окружающих условий необходимо учитывать, поскольку этот фактор может приводить к следующим нежелательным последствиям:
а) повреждение изоляционного материала проводников, самого материала, их которого он состоит, других защит и крепежа;
б) угроза жизни и здоровья людей, обслуживающих и ремонтирующих электросеть, или лиц, случайно попадающих с ней в контакт;
Повреждение изоляционного материала проводов и даже частичная коррозия металлических частей конструкции или проводников тока случается из-за повышенной влажности, ядовитых газов, испарений и недопустимой температуры.
Свои тонкости в процедуру прокладывания кабелей по территории производственных корпусов вносят особенности помещений, в которых проводятся работы по установке. Типы помещений различаются по степени влажности (от сухих до особо сырых), могут быть жаркими, пыльными, иметь активную химическую среду, являться пожароопасными.
Все работы по проведению линий выполняются строго согласно проекту, по определенным магистралям и выбранным способом проведения кабельных линий. Их ведут с учетом предельного исключения вероятности появления опасных ситуаций в ходе эксплуатации.
В промышленных зданиях к различным электроприборам и автоматам кабеля могут прокладываться открытым или скрытым образом. На производственных площадях провода также могут пролегать открыто: закрепляться на несущих элементах, и скрыто – по специализированным туннелям или в грунте.
Прокладка кабелей на производственных территориях и в помещениях
- Скрытый: кабель проходит внутри конструкций: стен, потолков, полов, между перекрытиями. Возможно задействовать и полости в некоторых других видах конструкций и перегородках. Так, например, используется пространство между металлическими профилями.
- Открытый: укладка проводов осуществляется в кабель-канал из пластика, специальные каналы внутри плинтусов, гофрированную трубу или специальный изолятор-ролик.
Требования к противопожарной защите кабельных линий: как обеспечивается огнестойкость и работоспособность кабельных линий систем противопожарной защиты с учетом положений нового СП 6.13130.2024
Линии связи должны иметь маркировку в начале и конце в пределах одного помещения, открытой установки или сооружения, а также в местах подключения их к техническим средствам систем пожарной сигнализации. Кабели должны иметь маркировку также на поворотах трассы и на ее ответвлениях (пункт 5.4.11 ГОСТ Р 59638-2022, пункт 5.4.19 ГОСТ Р 59639-2022).
Согласно пунктам 5.4.2 ГОСТ Р 59638-2022, 5.4.2 и 5.4.3 ГОСТ Р 59639-2022 монтаж линий связи следует осуществлять в соответствии со специально разработанными технологическими картами, включающими в себя все необходимые способы прокладки, применительно к конкретному объекту.
В местах прохождения кабельных линий и электропроводок, коробов, через строительные конструкции с нормируемым пределом огнестойкости Нажмите для перехода на ПожВики должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций (пункт 5.4.7 ГОСТ Р 59638-2022, пункт 5.4.14 ГОСТ Р 59639-2022, пункт 5.2.4 СП 2.13130.2024 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»).
При наличии зазоров в проходках через стены принимают меры по предотвращению распространения пожара через проемы в стенах и перекрытиях (уплотнение в местах прохода кабельных линий и электропроводок с обеспечением требуемых пределов огнестойкости) (пункт 5.4.15 ГОСТ Р 59639-2022).
