Трехфазный Ток Что Это Такое Простыми Словами
Таким образом, понятие «фаза» имеет в электротехнике два различных значения:
Разработка многофазных систем была обусловлена исторически. Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений.
Трехфазные системы в настоящее время получили наибольшее распространение. На трехфазном токе работают все крупные электростанции и потребители, что связано с рядом преимуществ трехфазных цепей перед однофазными, важнейшими из которых являются:
— экономичность передачи электроэнергии на большие расстояния;
— самым надежным и экономичным, удовлетворяющим требованиям промышленного электропривода является асинхронный двигатель с короткозамкнутым ротором;
— возможность получения с помощью неподвижных обмоток вращающегося магнитного поля, на чем основана работа синхронного и асинхронного двигателей, а также ряда других электротехнических устройств;
Для рассмотрения важнейшего свойства уравновешенности трехфазной системы, которое будет доказано далее, введем понятие симметрии многофазной системы.
Система ЭДС (напряжений, токов и т.д.) называется симметричной, если она состоит из m одинаковых по модулю векторов ЭДС (напряжений, токов и т.д.), сдвинутых по фазе друг относительно друга на одинаковый угол . В частности векторная диаграмма для симметричной системы ЭДС, соответствующей трехфазной системе синусоид на рис. 2, представлена на рис. 3.
Из несимметричных систем наибольший практический интерес представляет двухфазная система с 90-градусным сдвигом фаз (см. рис. 4).
Уравновешенность имеет важнейшее практическое значение. Если бы суммарная мгновенная мощность пульсировала, то на валу между турбиной и генератором действовал бы пульсирующий момент. Такая переменная механическая нагрузка вредно отражалась бы на энергогенерирующей установке, сокращая срок ее службы. Эти же соображения относятся и к многофазным электродвигателям.
Если симметрия нарушается (двухфазная система Тесла в силу своей специфики в расчет не принимается), то нарушается и уравновешенность. Поэтому в энергетике строго следят за тем, чтобы нагрузка генератора оставалась симметричной.
Для уменьшения количества проводов в линии фазы генератора гальванически связывают между собой. Различают два вида соединений: в звезду и в треугольник. В свою очередь при соединении в звезду система может быть трех- и четырехпроводной.
На рис. 6 приведена трехфазная система при соединении фаз генератора и нагрузки в звезду. Здесь провода АА’, ВВ’ и СС’ – линейные провода.
Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника. Точка, в которой концы фаз соединяются в общий узел, называется нейтральной (на рис. 6 N и N’ – соответственно нейтральные точки генератора и нагрузки).
2.О напряжении между нулем и землей либо его отсутствии;
3.О напряжении между нулем и фазой либо его отсутствии.
В чем отличие трёхфазного напряжения от однофазного. Новости компании «ООО Компания ХИТ »
Что такое фазное напряжение?
В трехфазных магистралях большинства государств размер напряжения равен 220 вольт. Фазный вольтаж измеряется в промежутке между фазами в начале и конце провода. Практически это величина посередине нулевого проводника и напряженного кабеля. При подсоединении по типу звезды значения линейных токов и фазного электричества не отличаются.
Фазное напряжение — это напряжение между нулевым проводом и одним из фазных (220 В).
Симметричная система исключает присутствие нейтральной жилы, при несимметричном способе нулевой кабель поддерживает соразмерность с источником. Во втором варианте часто в цепь включаются приборы освещения, и требуется независимое функционирование 3 рабочих кабелей, тогда выводы приемника объединяются по типу треугольника.
Величина напряжения фазы выявляется и возникает относительно центра подключения обмоток — нейтрального провода. В симметричной относительно нагрузок схеме трехфазной цепи через ноль передается ток с минимальными показателями. На выводе такой линии провода под нагрузкой окрашиваются в общепринятые стандартные цвета:
Линейное и фазное напряжение: что это такое и чем они отличаются
- экономичность из-за выгодного применения материалов;
- возможность транспортировки большого объема электричества;
- включение в рабочую цепь электрогенераторов и двигателей высокой мощности;
- создание разных показателей напряжения в зависимости от варианта включения потребляющей нагрузки в электрическую линию.
Что такое линейное напряжение?
Линейное напряжение — это напряжение между двумя фазными проводами (380 В).

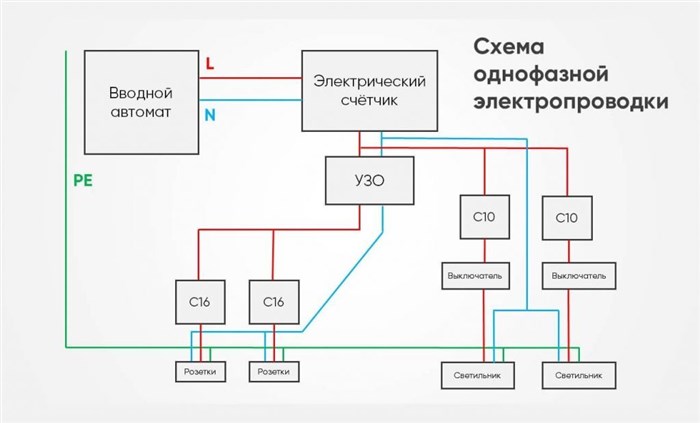

Напряжение вычисляется в промежутке фаз или между их выводами. При монтаже схемы появляются трудности, заключающиеся в неточности при расчете проводника, что иногда вызывает аварию. Схемы подключения различаются вариантами объединения нагруженных жил и источника электричества. Преимущества однофазной сети:
- безопасность эксплуатации оборудования, т. к. опасность в плане поражения исходит от 1 кабеля;
- схема применяется для осуществления эффективной разводки, выбора принципа эксплуатации, расчета параметров и выполнения измерений.
Расчеты в системе простые, выполняются с учетом стандартных физических формул. Для замеров показателей цепи используется мультиметр. Характеристики подключения к фазе определяются с помощью специальных вольтметров, токовых датчиков.
Линейное напряжение возникает при прохождении электрического тока в подводнике при объединении источника энергии и приемника. При понижении мощности на участке между выходом генератора и потребителем параметры фазного вольтажа также изменяются. Зная линейные показатели, нетрудно высчитать значение фазного напряжения.
- при разводке проводов профессиональных устройств не требуется, достаточно отвертки с встроенным индикатором;
- при соединении проводов не используется ноль — из-за нейтральной жилы нет опасности поражения током;
- схема применима для постоянных сетей и линий с переменным током;
- однофазное соединение выполняется в трехфазной линии, но не наоборот.
Вывод
Оба варианта электросети являются безопасными только при соблюдении всех необходимых требований при установке.

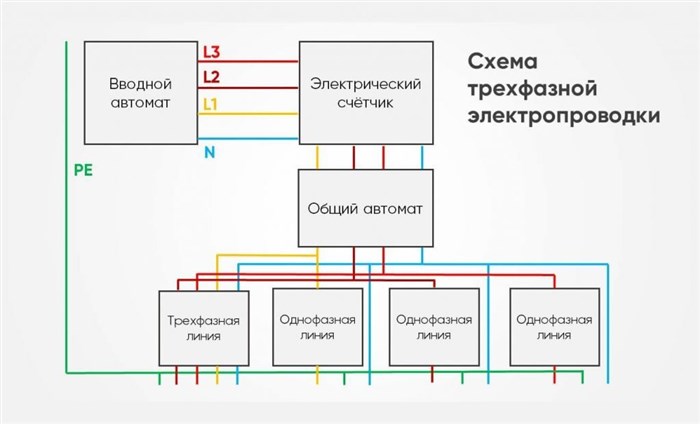

Трехфазная сеть позволить получить три фазы, но уже с каждой по 5 кВт, что втрое увеличит возможности (суммарно 15 кВт), и, опять же, каждая фаза остается ограниченной потреблением не более 5 кВт, что не позволит конкретному дому вызывать перекос.
Учитывая все положительные и отрицательные стороны трехфазной сети, её установка в доме необходима лишь в случаях, если планируется подключение:
- большого количества однофазных потребителей;
- мощных трехфазных нагрузок (например, отопительного оборудования или варочной панели);
- трехфазных электроинструментов (например, для организации в доме мастерской).
| Преимущества | Описание |
| Универсальное использование | К трехфазной сети можно подключать как однофазные нагрузки (220 В), так и электроустановки, работающие на линейном напряжении (380 В) – станков, сварочных аппаратов и другого специализированного электрооборудования большой мощности. |
|---|---|
| Подключение большого количества электроприборов | Более высокая выходная мощность – от 15 кВт, что позволяет подключить большое количество электроприборов. |
| Рациональное распределение фаз | Для большого хозяйства ввод в частный дом трехфазной сети более рационален. Так как появляется выбор распределения 3 фаз между помещениями или потребителями в доме. Например, для домашней электропроводки можно использовать одну фазу, для мощной бытовой техники – вторую, а для подсобных помещений – третью. |
