Технология монтажа электропроводки в трубах
Электропроводка в трубах монтируется с целью защиты ее от механических повреждений и исключения возникновения пожара, вследствие перегрева проводки или короткого замыкания.
В соответствии с ПУЭ-7 п. 2.1.4 трубы применяют для открытой и скрытой электропроводки в следующих случаях:
Также трубы применяют для наружной электропроводки, которая может быть скрытой и открытой в соответствии с ПУЭ-7 п.2.1.5.
Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п.
Наружная электропроводка может быть открытой и скрытой.
ПУЭ-7 п.2.1.5
Прокладка кабеля в металлической трубе: монтаж, труба для проводки

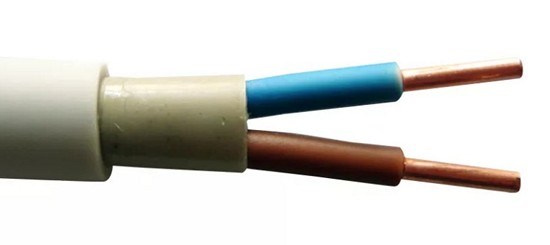

- кабельные изделия в резиновой или пластмассовой изоляции;
- те же виды кабелей, не имеющие дополнительной защиты (ее функцию выполняют стенки трубных заготовок);
- кабельная продукция с большим числом оболочек.
Какие трубы применяют
Для защиты кабелей используется несколько типов трубных изделий, включая стальные, медные, асбестоцементные, бетонные, пластиковые, керамические и гофрированные разновидности.
Для электропроводки в основном применяют следующие трубы:
- Поливинилхлоридные трубы (ПВХ), жесткие и гибкие (гофрированные).
- Полиэтиленовые трубы из полиэтилена низкого давления (ПНД), жесткие и гибкие (гофрированные):

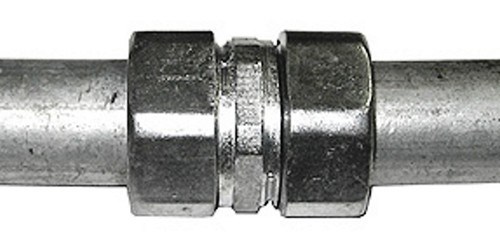

- Стальные трубы жесткие и гибкие металлорукава.
Условия, при которых возможно применять трубы из ПВХ, ПНД и металла:
- Поливинилхлоридные (ПВХ) – морозостойкость до -15 °С, потеря прочности при воздействии солнечной радиации, то есть при наружной (уличной) прокладке рассыплется после зимы (только для помещений и зданий).
- Из полиэтилена низкого давления (ПНД или ПЭНД) – морозостойкость до -45 °С, стойкость к химическим веществам и растворителям, диэлектрик (сопротивление не менее 100 МОм), то есть подходит для дополнительной защиты кабелей при прокладке в земле.
- Стальные – нельзя применять для открытой и скрытой электропроводки в сырых помещениях и наружных (уличных) установках (по таблице 2.1.2 на странице 138 ПУЭ-7).
Такой подход к монтажу электропроводки обеспечивает следующие преимущества:
- проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов;
- при случайном возгорании в помещении провода не будут повреждены;
- при наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.
К описываемому способу монтажа прибегают при подземных работах, на промышленных предприятиях, а также при прокладке электропроводки на территории и внутри пожароопасных объектов.
Трубы для прокладки кабеля в земле: состав, назначение и нормативные требования
Воздушные линии электропередач дешевле кабельных. Однако ЛЭП подвержены внешнему воздействию (обрывы, удары молний, кражи проводов).
Полоса отчуждения воздушных линий портит пейзаж и скрадывает большую часть полезной площади.
Скрытая под землей система электроснабжения не портит окружающий пейзаж, компактна и позволяет снизить эксплуатационные расходы.
Трубы, для прокладки кабеля в земле выполняют функцию полупроходного коллектора: профилактические замеры и ремонт линии можно проводить без полного вскрытия траншеи.
Трубы для прокладки кабеля в земле (стандарт и нормативные требования)
Основная задача скрытой под землей проводки — надежная, качественная и безопасная передача электроэнергии потребителю.
Кабельные линии, предназначенные для эксплуатации под землей или в воде, бронируют металлическими пластинами.
Сверху наносят антикоррозийное покрытие. Небронированный силовой кабель, при бесканальной подземной прокладке, нуждается в дополнительной защите и изоляции.
Трубы, для прокладки кабеля в земле (на дачном участке, в том числе), относят к системе распределения электропроводки телекоммуникационных сетей, охранной и пожарной сигнализации.
Требования для устройства подземных изоляционных систем из металла, пластика и композитных изделий устанавливает стандарт МЭК 61386.24-2014. Регламент и порядок проведения работ, по прокладке кабельных линий в земле, обозначен в Правилах Устройства Электроустановок.
Технические характеристики трубы для прокладки кабеля в земле
Трубы, для прокладки коммуникаций под землей, должны соответствовать нормативным техническим характеристикам.
Каждая партия товара должна пройти классификационные тесты на соответствие качеству заявленной продукции.
Изготовитель обязан представить продавцу сертификат соответствия качества, который содержит полную и достоверную информацию о товаре.
При покупке обращают особое внимание на внешний вид труб.
Нарушение целостности поверхности (дефекты, вздутия, трещины, расслоение стенок, инородные вкрапления) для прокладки футляра кабельной линии недопустимы.
Внутренняя оболочка жестких и гофрированных труб должна быть гладкой, чтобы обеспечить беспрепятственное скольжение кабеля при протяжке.
Маркировку наносят прессованием, гравировкой, печатью, наклейкой водостойких этикеток или переводных картинок. Обозначение размещают равномерно по длине трубы.
- идентификационный знак товара
- логотип или торговую марку предприятия изготовителя
- четыре первые цифры классификационного кода (сопротивление сжатию и удару, нижний и верхний диапазон температуры транспортировки, монтажа и эксплуатации)
Трубные неметаллические системы для электропроводки не должны распространять пламя, поэтому изделия не окрашивают в желтый, оранжевый или красный цвет.
Монтаж электропроводки в трубах: в стальных, пластиковых и ПВХ
- Срок службы до 50 лет.
- Легко одевается на провод своими руками без применения дополнительных приспособлений.
- Защита от механических повреждений и грызунов.
- Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
- При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
- Дает возможность замены поврежденных участков кабеля.
- Является полностью не горючим материалом.
- Металл является экологически чистым материалом.
- Имеет небольшой вес.
