Как сделать заземление в частном доме? Заземление уголок
Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.
Для начала, приблизительно подсчитаем что нам требовалось:
Материалы
- Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
- Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
- Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
- Электроды 3 мм.
- Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
- Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
- Клемма для соединения прута и провода.
Прокладка наружной части заземления
Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.
- Провода со столба, запитывающие дом.
- Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
- Место распайки (подключения) заземления, и питающих проводов со столба.
- кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
- Молниезащита.
2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.
Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.
Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.
Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.
Вертикальное заземление: его характеристики и монтаж
Как сделать заземление в частном доме
Совсем по-другому все обстоит с организацией заземления у собственников частных жилых домов. В них смонтировать линии электрической сети с заземлением можно, даже если последнего до этого момента в доме не было. Однако в большинстве же случаев подобная задача (о необходимости устройства заземления) стоит перед теми, кто только строит свой дом.
Что представляет собой заземление?
Заземление в частном доме представляет собой устройство специального заземляющего контура за пределами дома. Для создания данного контура вам потребуется:
Как правильно сделать заземление в частном доме — пошаговая инструкция.
Шаг 1: траншея под контур заземления.
В первую очередь, необходимо прокопать траншею глубиной 0.5 – 0.8 метра и шириной порядка 0.8 метра. Ширина траншеи может варьироваться и зависит лишь от удобства последующего монтажа.
Примечание: в плане дома траншея, как правило, обозначается в виде равностороннего треугольника с длинной грани порядка 1.5 – 3 метров.
Сразу оговорюсь: организация контура в виде треугольника не обязательна, его можно делать в ряд либо и вовсе по окружности. Главное — это соблюдать расстояние между забитыми уголками, которое должно составлять порядка 1.5 – 3 метров.
Шаг 2: монтаж контура заземления.
В углах выкопанной треугольной траншеи необходимо с помощью кувалды забить в землю стальные уголки, но не на всю дину, а так, чтобы над поверхностью дна траншеи эти уголки выступали на 10 – 20 см. Это необходимо для того, чтобы объединить каждый забитый в землю уголок стальной лентой в единый контур.
Для того чтобы уголки лучше забивались, их можно предварительно заточить. Как вариант, можете с помощь садового бура предварительно сделать лунки глубиной порядка 1.5 метров, это также значительно облегчит процесс вбивания уголков особенно на твердых глинистых грунтах.
Забитые уголки, как уже отмечалось выше, необходимо объединить стальной лентой, которая должна быть приварена к уголку с помощью сварки (крепить ленту и уголок на болтовое соединение недопустимо и чревато в последующем плохим контактом в результате окисления). Кстати, не забудьте защитить сварные места от коррозии, окрасив их либо смазав специальной смазкой.
Монтаж контура заземления собственными руками
1 этап. Земляные работы
Для проведения земляных работ вам понадобится:
— лопата штыковая;
— лопата совковая;
— лом.

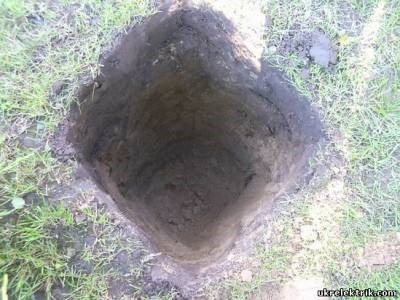

Яма для осуществления монтажа заземляющего электрода

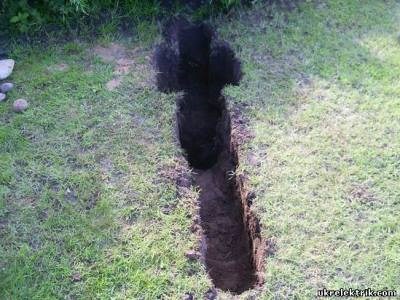

Траншея, имеющая длину 3 метра для 2-ух стержней 2,5 метра в высоту

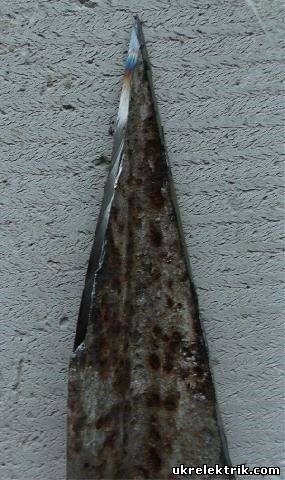

Дабы легче было забивать в землю уголок-заземлитель 50 на 50 на 5 миллиметров, его необходимо срезать остриём
Решив последовать советам в статье, и вырыв траншею для размещения уголков на глубину не менее 1 метра, вы сможете забивать уголок, имеющий высоту в 2,5 метра попросту стоя на земле, или же стоя на табуретке. Единственный сильный удар при помощи кувалды забивает уголок где-то на сантиметр.
Устройство треугольного заземления собственноручно
3 этап. Осуществление соединения уголков и подсоединение шины заземления
Когда вы забьете уголки, их концы, конечно, сильно расклепаются. Явление это нормальное. Нужно будет попросту отрезать расклепанные уголочные концы, и соединить уголки при помощи стальной полосы 50 на 5 миллиметров сваркой.
В процессе сваривания нужно сделать 3 сварные шва — два вертикальных боковых и один идущий горизонтально сверху полосы стали, которым обеспечивается максимальное сварочное качество. Для целей сварки подойдут всевозможные электроды, предназначенные для малоуглеродистой стали.
Процедура соединения стальной полосы и уголка с помощью сварки: 1. Полоса стали, 2. уголок, 3. получаемый сварочный шов
Выполненное из оцинкованного профиля заземление в линию
Прикрепление заземляющего проводника к полосе стали 50 на 5 миллиметров при помощи оцинкованных шайб
Произведение подключения заземляющего контура к проводнику заземления из меди, чей диаметр составляет 4 мм2
Для крепления следует использовать исключительно оцинкованные детали! Чёрная незащищённая сталь с медью образует гальваническую пару и довольно быстро ржавеет, иначе говоря, медный провод касаться должен лишь оцинкованных шайб, но не напрямую полосы стали. Саму же эту полосу непосредственно перед тем, как подсоединить проводник, следует зачистить от ржавчины в месте крепления.
Заземление уголок. Заземление в частном доме своими руками
Монтаж конструкции заземления
Существуют разные варианты контуров: прямой, прямоугольный, треугольник и закругленный.
На рисунке жирными точками отмечено расположение электродов
Наиболее эффективным считается контур в виде прямой линии. В треугольном контуре электроды больше экранирую друг друга, но для такого контура потребуется меньше подготовительных работ.
Монтаж выполняется в той части дома, которая не обитаема либо нахождение людей в ней является максимально редким. Хорошо, если за стеной будет какое-либо хозяйственное помещение.
От стены дома до контура заземления должно быть не менее 1 метра. Заглубление контура производится на глубину 50-80 см, электроды вбиваются в землю на 1,5-2 метра.
Если уровень грунтовых вод выше уровня промерзания, следует ориентироваться на него. Электроды заглубляются выше уровня воды.
Оптимальное расстояние между электродами равно их собственной длине, но не менее 1 метра.
Стальная полоса между электродами соединяется тремя способами:
- обычная полоса соединяется электросваркой,
- оцинкованную полосу можно соединить электросваркой, но потребуется применение специального покрытия, восстанавливающего поврежденный слой оцинковки,
- с помощью болтовых соединений можно соединить как черную сталь, так и оцинкованную. Причем оцинкованная сохранит свои антикоррозионные свойства.
Окрашивать стальную полосу нецелесообразно, так как краска в земле разрушается очень быстро.
После скрепления стальных полос производится соединение контура с кабелем заземления, и вся конструкция засыпается землей. На стене дома можно оставить точные пометки габаритов контура. Поскольку срок службы контура, при качественном монтаже, составляет не менее 20 лет, такие отметки помогут в будущем точно знать его местоположение.
