Устройство указателей высокого напряжения
В отдельных случаях используется дисплей, контактные стабилизаторы. Щуп может устанавливаться на проводе либо держателе. Индикация бывает визуальной либо звуковой.

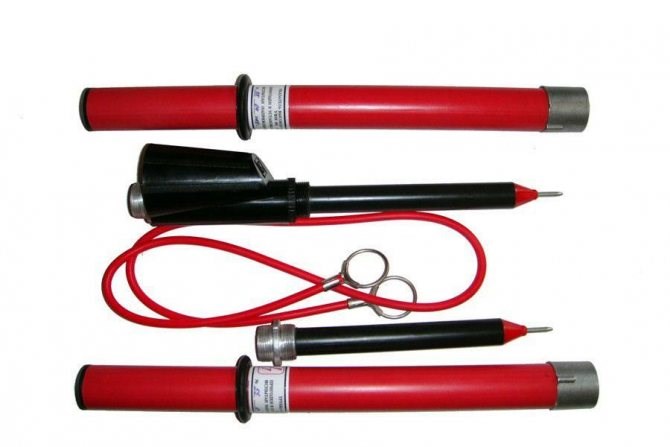

Перед тем как использовать прибор, рекомендуется проверить комплектацию. На примере УВНУ — 10СЗ ИП осматривается трубка, изоляция, рукоять. Узлы должны быть надежно соединены, используются винтовые крепления. К трубке фазировки фиксируется держатель. Кольцевой упор должен крепиться на корпусе.
Важно! Наружный осмотр необходим для того, чтобы выявить трещины либо отслоения.
Любые дефекты указателя говорят о том, что он не готов к эксплуатации. Если на кольце либо трубке обнаружены капли воды либо грязи, необходимо их удалить. С этой целью лучше использовать салфетку. Хранить прибор стоит в сухом месте, желательно защищенном от ультрафиолетового воздействия.
Особое внимание уделяется щупу в виде крюка. Его надо осмотреть без перчаток и прикоснуться. Индикатор включенного прибора должен светить прерывисто. Если слышится звучание, значит, аппарат исправен. Таким образом, оценивается сопротивление кожи, проверка завершена.
Если указатель не реагирует на касание человека, можно попробовать немного смочить пальцы. При минусовых температурах приборы работают с большой погрешностью. Особенно проблематично проводить работы при температуре −20 градусов и более. Для теста рекомендуется подобрать гарантированный источник напряжения. Представленный указатель фиксирует показания от 100 до 1000 вольт.
Важно! Во время теста необходимо держаться за ручку.
Когда подводится щуп, надо, чтобы он соприкоснулся с жилой. В нормальном состоянии человек услышит прерывистый звуковой сигнал. Лампочка при этом будет мигать. Таким образом подтверждается, что предмет находится под напряжением. Контактный способ необходим, чтобы определить фазу.
При использовании указателей электрику часто приходится становиться на опоры. Хорошо, когда имеется изолирующая штанга. Работая с высоковольтным оборудованием, лучше использовать заготовки длиной не менее 6 м. Головка необходима для заземления. Касание токоведущих частей сопровождается порой ярким светом и мощным звуковым сигналом.
Для подсоединения шунт вводится в отверстие. На указателе имеются отметки, не стоит прилагать значительных физических усилий. Отдельный вопрос касается эксплуатационных мероприятий, связанных с испытаниями. Правила прописаны в инструкции по электроустановкам.
Для испытаний указатель подвешивается в помещении на возвышенность. Контактный щуп должен находиться внизу. Первым делом на крюк подаётся незначительное напряжение, важно следить за лампочкой. Максимальный предел представленной модификации — 1.5 кВт. Тест продольной изоляции позволяет выявить допустимый уровень напряжения.
Важно! Прибор в исправном состоянии выдерживает нагрузку 12 кВ.
В этом случае имеет значение время подачи напряжения. Аналогичным способом проверяется трубка фазировки. С этой целью подносится токопроводящая часть с напряжением 12 кВ. Однако при встречном включении фазы параметр отличается. Всё зависит от сопротивления проводника.
УВН-90М-6-35СЗ ИП КБ контактно-бесконтактный указатель высокого напряжения 6-35 кВ купить в Самаре, цена от ООО СамараПрибор
- использование электрических перчаток,
- контакт подводится к рабочей части,
- изоляция штанги,
- не допускается использование под дождём,
- соблюдение стандартов ГОСТа 20493-2001.

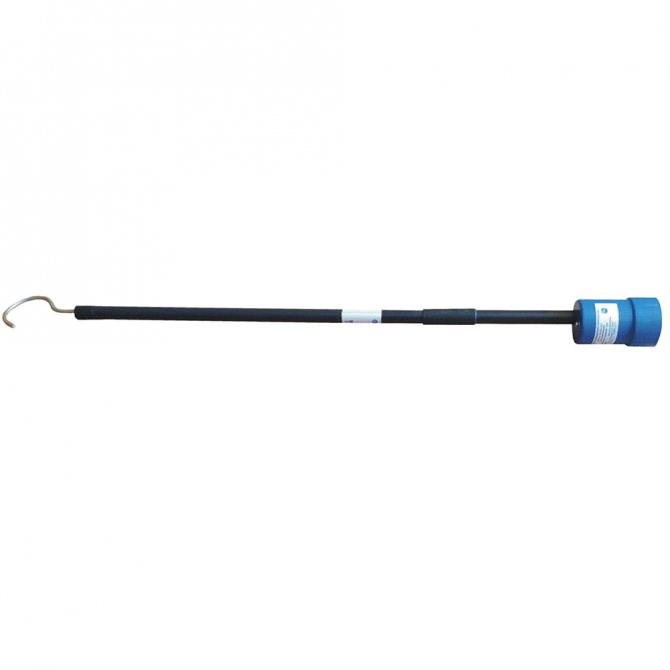

Технические характеристики контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:
| Параметр | Значение |
| Минимальное напряжение, при котором срабатывает индикация контактной части, не более, В | 1500 |
| Максимальное рабочее напряжение, кВ | 35 |
| Методы измерения | контактный и бесконтактный |
| Виды индикации контактной части | световая: импульсная, двухцветная звуковая: прерывистая |
| Виды индикации бесконтактной части | световая: импульсная, одноцветная звуковая: прерывистая |
| Величина рабочего тока контактная часть, мА | 7 |
| Величина рабочего тока бесконтактная часть, мА | 1 |
| Чувствительность бесконтактной части указателя при работе в распределительных устройствах | |
| Для 6 кВ | не менее 0,9 м |
| Для 10 кВ | не менее 1,2 м |
| Для 35 кВ | не менее 3 м |
| Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части | |
| На ВЛ 6 кВ | 2-3 м (при повышении чувствительности до 12-15 м) |
| На ВЛ 35 кВ | 10 м |
| На ВЛ 110 кВ | 20 м |
| На ВЛ 330 кВ | 60 м |
| Источник питания указателя | один элемент CR-123 напряжением 3В, емкостью 1500 мА/ч |
| Габаритные размеры указателя в рабочем положениее, мм | Ф 72 x 1070 |
| Масса указателя, кг, не более | 0,65 |
