Магнитный пускатель на 220 и 380В: технические характеристики и схема подключения
Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.
ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.
ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.
Таблица соответствия маркировки рабочей токовой нагрузке ПМ
ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:
ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).
ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.
ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

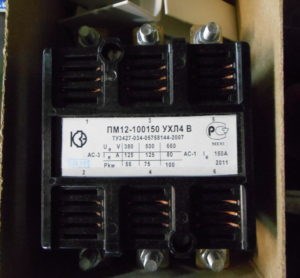

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.
Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.
Механическая блокировка магнитного пускателя
- Автомат включения (QF),
- Магнитный пускатель (KM1),
- Блокирующие контакты (БК),
- Реле тепловой защиты (P),
- Двигатель асинхронного типа (M),
- Предохранительный элемент (ПР),
- Органы управления или кнопки (Пуск, Стоп).
Устройство и принцип действия
Рисунок 1 Устройство магнитного пускателя серии ПМ12
Пластиковый корпус магнитного пускателя состоит из двух частей (2) и (3). В нижней части (3) располагается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластин, изготовленных из электротехнической стали.
На средний керн неподвижного сердечника (7), который крепится к корпусу (3) пластиной (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того чтобы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).
В корпусе выполнены специальные направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)
На крайних кернах сердечника в специальных пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.
В основании корпуса предусмотрен фиксатор, предназначенный для быстросъемного крепления пускателя к дин рейке.
Контакторы и магнитные пускатели
Можно выделить три основные кинетические схемы контакторов и пускателей: прямоходную, рычажно-поворотную и комбинированную (поворотно-прямоходную).
Кинематическая схема пускателя KHT-133M имеет ряд особенностей (рис. 8.3 б). Так, траверсы 8и8’ подвижных контактов 3 и якоря 1 жестко связаны с рейкой (коромыслом) 9, которая шарнирно закрепляется на оси O1. Поэтому движение траверс 8 и 8’ происходит в противоположных направлениях в параллельных плоскостях.

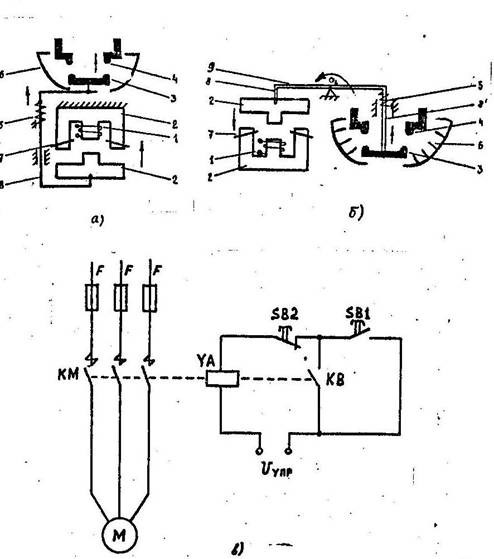

Контактор КМ-2334-23 подключен к цепи управления, кнопочная станция которой смонтирована на стенде. При нажатии кнопки SB1 («Пуск») (рис.8.3 в) подается напряжение на катушку контактора YA включаются рабочие КМ и блокировочные КВ контакты. Блоккоктакт КВ шунтирует кнопку SB1 , поэтому размыкание пусковой кнопки не разрывает цепь катушки.
При нажатии кнопки SB2 («Стоп») размыкается цепь катушки YA и рабочие КМ, а также блокировочные КВ контакты отключаются.
Рис. 8.4. Магнитный пускатель серии ПАЕ:а – электрическая схема;б – конструктивная схема
Амортизирующая пружина 10 предохраняет подвижную часть от резких ударов при включении. Все детали пускателя крепятся на металлическом корпусе 10. Для запиты от токов КЗ в цепи двигателя последовательно с пускателем установлены плавкие предохранители F .
Магнитные пускатели и контакторы с питанием схемы управления от рабочей сети обеспечивают автоматическое отключение при снижении напряжения до (0,6-0,7) Uном. При снижении напряжения притяжение якоря электромагнита ослабевает, и под действием силы тяжести и упругости пружин происходит отпадание (отпускание) якоря и отключение электродвигателя.
На стенде выведена ручка реостата, регулирующего напряжение в цепи пускателя ПАЕ-321У3. С помощью вольтметра можно контролировать напряжение отпускания и срабатывания якоря пускателя.
В контакторах и пускателях с комбинированной кинематической схемой сочетаются поворотная магнитная система с прямомоходной контактной системой, связанные рычагами. В таких системах путем выбора плеч рычагов удается достигнуть наиболее благоприятного соотношения между механической и тяговой характеристиками.
На стенде смонтированы магнитные пускатели с комбинированной поворотно -прямоходной кинематической схемой ПМА5100 (пятой величины) и ПМА6103 (шестой величины, модификация №3) на номинальные токи соответственно 100 и 160 А.
Рис. 8.5. Принципиальная конструктивная схема магнитного пускателя типа ПМА
Магнитные пускатели снабжены тепловыми реле, которые последовательно включаются в рабочую цепь в две или три фазы. Принцип действия теплового реле основан на деформации при нагреве биметаллического элемента. Реле имеют фиксатор срабатывания. Возврат пластин в исходное положение осуществляется вручную, путем нажатия кнопки возврата.
