Мощный светодиодный светильник своими руками — разработка, установка
Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
- Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
- Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
- Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
- Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.
На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.
Перегоревшая лампочка
Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.
Фото: патрон лампы
Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.
Подставка для ноутбука своими руками -ТОП-170 фото идей, инструкция с простыми схемами, советы в выборе материалов
Светильник в офис
Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.
Для начала нужно определить количество светодиодов и номинальную мощность.
После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.

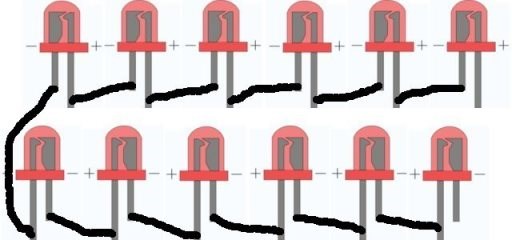

Схема: подключение ламп
Какие компоненты потребуются
Все необходимые компоненты можно разделить на электронную начинку и корпус. Всю необходимую электронику можно заказать на AliExpress:
Корпус и элементы каркаса приобретаются или заказываются в любом строительном магазине.
▶ пластиковая труба и заглушка: диаметр 50мм – длина 250мм, диаметр 40мм – длина 100-150мм, заглушка диаметр 40мм. В любом строительном магазине все вместе обойдется примерно в 100 рублей.
Проект оказался довольно популярным, китайцы предлагают купить все компоненты разом – за 2853 рубля. В набор входит все кроме пластиковых труб, но при покупке комплектующих раздельно выходит дешевле.
Бюджет проекта – до 2000 рублей. Это на 500 рублей дешевле самого доступного умного ночника от Xiaomi.
В итоге мы получим более крутой по возможностям гаджет, который при этом будет сделан своими руками.
Светодиодный светильник своими руками: схемы, фото, видео — Asutpp
Как прошить умную начинку
На сайте проекта (в очередной раз говорим “Спасибо” Алексу Гайверу) есть несколько вариантов прошивки для будущей лампы:
Читайте описание и выбирайте понравившуюся прошивку. При тестировании лампы можно будет попробовать разные прошивки и окончательно определиться.
Для начала загрузим прошивку в “мозги” лампы. Ими будет выступать одни из модулей Wemos D1 mini или NodeMcu v2/V3. Платы практически идентичные по своим возможностям и стоимости. Выбирайте любую, возможно, у вас остался такой модуль от других самодельных проектов.
1. На Mac или Windows скачиваем и устанавливаем среду разработки Arduino IDE.
2. Скачиваем и устанавливаем библиотеки Java Runtime Environment для работы приложения.
3. Скачиваем и устанавливаем кекст (драйвер) для работы с китайскими аналогами платы Arduino и производных от нее модулей. Для этого переходим на GitHub и загружаем последнюю версию.
4. Скачиваем архив проекта со страницы Алекса Гайвера и распаковываем его на компьютере.
5. В папке с проектом находим папку libraries и копируем ее содержимое в /Documents/Arduino/libraries.
6. В архиве находим файл прошивки GyverLamp_v1.5.5.ino (или более свежую версию) и открываем его в Arduino IDE.
7. На первой вкладке проекта находим ссылку для менеджера плат и копируем ее.
8. В Arduino IDE переходим в меню Arduino – Preferences… и вставляем скопированную ссылку в поле Дополнительные ссылки для менеджера плат.
9. Открываем меню Инструменты – Плата – Менеджер плат… и устанавливаем плагин ESP8266 (рекомендуется выбрать версию 2.5.2).
10. В меню Инструменты – Плата выбираем используемую плату Wemos D1 mini или NodeMcu.
11. Если плата подключена к компьютеру и драйвер (кекст) установлен, в меню Инструменты – Порт увидите новое устройство. Его и нужно выбрать перед прошивкой.
Можете пройтись по настройкам прошивки в приложении. Все важные опции снабжены понятными комментариями. По умолчанию можно не менять ничего и сразу же загрузить прошивку на плату.
Лампа с плавным затемнением и пультом Lyfs
Можно выбирать из трех вариантов: без батареи, с емкостью батареи 3200 мАч и 3600 мАч.
Длинна устройства 26 см, 3 режима освещения – «теплое», «холодное» и их сочетание. Есть плавная регулировка яркости, которая доступна как прикосновением к корпусу, так и с пульта. На пульте можно установить таймер выключения.
Применение: рабочий стол, спальня, гостиная, ванная комната, шкаф, зеркало и т.д., пока не иссякнет фантазия.
Эта лампа сейчас на распродаже, ее цена – 760 рублей, но можно еще уменьшить стоимость до 700 рублей, воспользовавшись купоном продавца; либо даже до 500 рублей (для новых покупателей, но об этом – в конце подборки).
