Назначение переносного заземления
Давайте сначала разберем для чего оно необходимо. Как я уже сказал оно для электробезопасности работающих, при выполнении работа на отключенном оборудовании или на оборудовании без напряжения, но которое находится под действием наведенного напряжения.
В чем заключается электробезопасность? Ведь по сути это голый медный провод, соединяющий токоведущие части (шины, провода, шлейфа) и контур заземления. Электробезопасность заключается в защите человека от ошибочной или случайной подачи напряжения на рабочее место, а также защищает от наведенного напряжения.
Если на рабочее место ошибочно будет подано напряжение, за счет установленного переносного заземления произойдет короткое замыкание и отключение оборудования со стороны источника питания.
Не верьте тому, кто говорит, что переносные заземления устанавливаются, только если в электроустановках нет стационарных заземляющих ножей. Также в некоторых случаях ПЗ защищает от действий наведенного напряжения и согласно правил ДОЛЖНО устанавливаться непосредственно на рабочем месте бригады.
3.6. Установка заземлений на ВЛ
Устройство переносного заземления

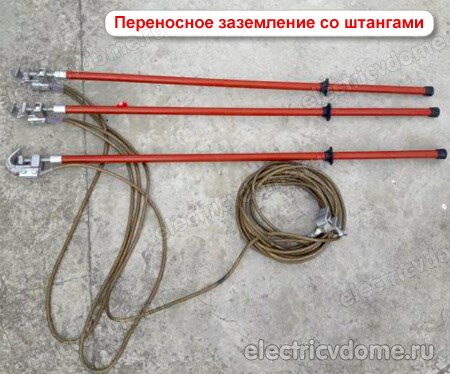

Элементами переносных заземлений являются: проводники для заземления и закорачивания между токоведущими частями различных фаз электрических установок, зажимы для присоединения проводников к токоведущим частям и к заземляющему контуру, а также изолирующие штанги .

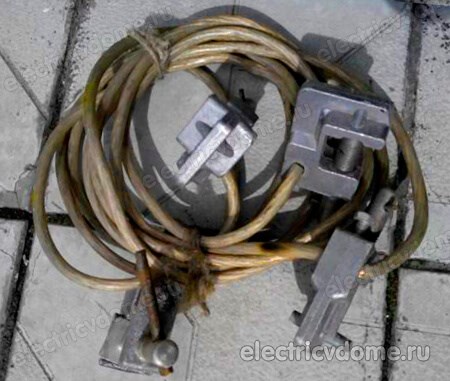

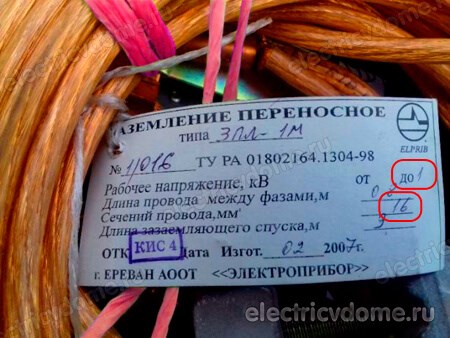

Для изготовления заземляющих и закорачивающих проводников используется многожильный гибкий голый провод из меди. Своевременно обнаруживать повреждение жил проводника, уменьшающего его расчетное сечение и приводящего к пережиганию током короткого замыкания, можно только с использованием неизолированных проводов для заземляющих проводников.
Допускается размещать медный проводник в прозрачную оболочку или ПВХ пластика. Размещение провода в прозрачной оболочке гибкой формы позволит защитить его жилы от повреждений механического характера.
Конструкция зажимов, с помощью которых закорачивающие провода ПЗ подключаются к шинам должна быть такой, чтобы при протекании тока КЗ переносное заземление не могло быть сорвано с места присоединения никакими динамическими силами.
Чтобы защитить провода от возможного переламывания в местах присоединения их помещают в оболочку в форме пружин из гибкого стального провода.
Охрана труда при установке заземлений на ВЛ.
22.1. ВЛ напряжением выше 1000 В должны быть заземлены во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия. Разрешается:
- ВЛ напряжением 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;
- ВЛ напряжением 6 — 20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к РУ или секционирующему аппарату опоре. В остальных РУ этого напряжения и у секционирующих аппаратов, где ВЛ отключена, разрешается ее не заземлять при условии, что на ВЛ будут установлены заземления между рабочим местом и этим РУ или секционирующими аппаратами. На ВЛ указанные заземления следует устанавливать на опорах, имеющих заземляющие устройства.
На ВЛ напряжением до 1000 В достаточно установить заземление только на рабочем месте.
22.2. Дополнительно к заземлениям, указанным в пункте 22.1 Правил, на рабочем месте каждой бригады должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.
22.3. При монтаже проводов в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ провода (тросы) должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).
22.4. Не разрешается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый, ее участок.
22.5. На ВЛ с расщепленными проводами разрешается в каждой фазе заземлять только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.
22.6. На одноцепных ВЛ заземление на рабочих местах необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Разрешается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.
22.7. При работах на изолированном от опоры молниезащитном тросе или на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 м, трос должен быть заземлен. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.
Отсоединять и присоединять заземляющий спуск к грозозащитному тросу, изолированному от земли, следует после предварительного заземления троса.
Если на этом тросе предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него не исключена подача напряжения.
Переносное заземление: виды, требования, расчет и проверка. ⋆ Руководство электрика
6. Установка заземлений на ВЛ
3.6.1. ВЛ напряжением выше 1000 В должны быть заземлены во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия. Допускается:
ВЛ напряжением 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;
На ВЛ напряжением до 1000 В достаточно установить заземление только на рабочем месте.
3.6.2. Дополнительно к заземлениям, указанным в п. 3.6.1 настоящий Правил, на рабочем месте каждой бригады должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.
3.6.3. При монтаже проводов в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ провода (тросы) должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).
3.6.4. Не допускается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый, ее участок.
3.6.5. На ВЛ с расщепленными проводами допускается в каждой фазе заземлять только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.
3.6.6. На одноцепных ВЛ заземление на рабочих местах необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Допускается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.
3.6.7. При работах на изолированном от опоры молниезащитном тросе или на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 м, трос должен быть заземлен. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.
Отсоединять и присоединять заземляющий спуск к грозозащитному тросу, изолированному от земли, следует после предварительного заземления троса.
Если на этом тросе предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него может быть подано напряжение.
3.6.8. Переносные заземления следует присоединять на металлических опорах — к их элементам, на железобетонных и деревянных опорах с заземляющими спусками — к этим спускам псле провери их целости. На железобетонных опорах, не имеющих заземляющих спусков, можно присоединять заземления к траверсам и другим металлическим элементам опоры, имеющим контакт с заземляющим устройством.
В электросетях напряжением до 1000 В с заземленной нейтралью при наличии повторного заземления нулевого провода допускается присоединять переносные заземления к этому нулевому проводу.
