Системы заземления
Заземление является одним из основных факторов обеспечивающих защиту от поражения электрическим током. В соответствии с главой 1.7 ПУЭ все системы заземления электроустановок можно разделить на две группы:

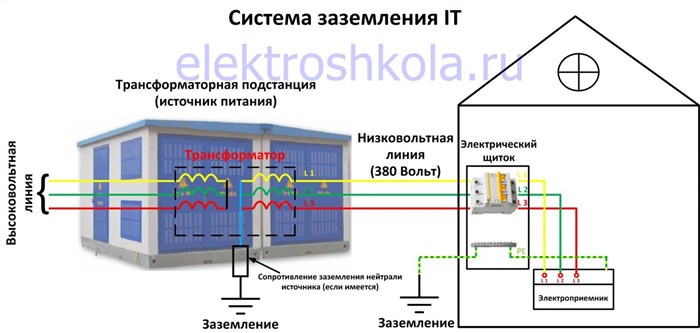

Первая буква аббревиатуры указывает на характер заземления источника питания, а вторая — на характер заземления открытых проводящих частей электроприемника:
Так же в статье встречаются следующие аббревиатуры:
- N — функциональный (рабочий) ноль — нулевой проводник используемый для подключения электроприемника.
- PE — защитный ноль — защитный проводник предназначенный для заземления корпусов электрооборудования.
- PEN — проводник совмещающий функции нулевого защитного и нулевого рабочего проводников.
Теперь подробно разберем перечисленные типы систем заземления.
Установка переносного заземления: порядок, место, устройство, инструкция, проверка

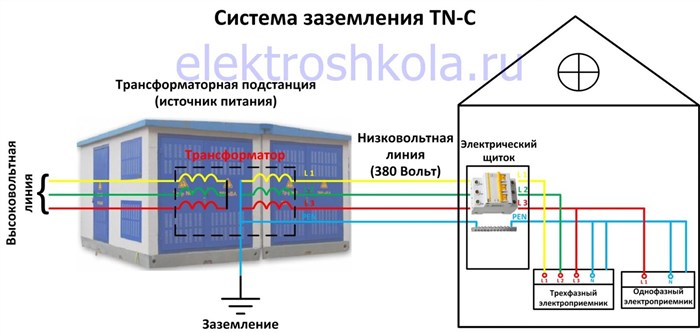

1 Система заземления TN-C
Система TN-C — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении. То есть при данной системе применяется общий PEN-проводник который используется как для подключения электроприемников так и для зануления их открытых проводящих частей (корпусов).
Как видно на схеме при данной системе выполняется зануление токопроводящих корпусов электрооборудования, это необходимо для того, что бы при замыкании фазного провода на корпус электроприемника, вследствие его обрыва или повреждения изоляции, произошло короткое замыкание которое, в свою очередь, привело бы к срабатыванию защитной аппаратуры (автоматического выключателя) и отключению напряжения.
Главным недостатком системы TN-C является утеря ее защитных функций в случае отгорания (обрыва) PEN-проводника, при этом на зануленном корпусе электрооборудования может возникнуть опасный для жизни электрический потенциал.

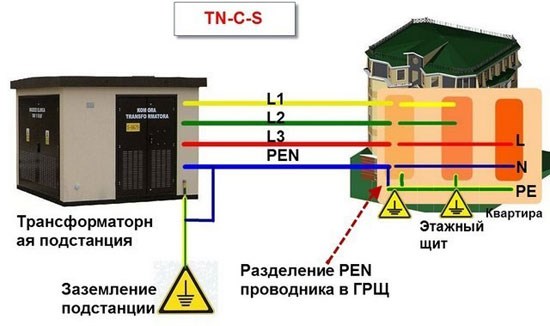

Из-за недостаточной степени защиты в настоящее время данная система не применяется, однако она все еще встречается в зданиях старой постройки. При реконструкции старых зданий система заземления TN-C заменяется на систему TN-C-S или TN-S.
СПОСОБЫ УСТРОЙСТВА НАРУЖНОГО КОНТУРА
В зависимости от конфигурации и типа заземлителя выделяют два основных способа монтажа защитного заземления: традиционный и глубинный. В первом случае в землю закладывается самодельная сварная конструкция из нескольких (чаще всего – трех) вертикальных элементов с ровным и одинаковым сечением.
Оптимальной схемой признан равносторонний треугольник, предпочтение отдается длинным опорам максимально отдаленным друг от друга.
- вибрационных молотов, используемых при забивке трубного, углового или профилированного проката;
- ручных инструментов (кувалды или зажимов);
- сверлильных устройств с зажимами, оптимальными при необходимости ввинчивания круглых стержней.
К преимуществам традиционного способа обустройства защитного заземления относят сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ. Минусы связаны с близостью к нулевому уровню и заложением сварных конструкций в землю, способ считается недостаточно надежным и безопасным.
Отдельные требования выдвигаются к месту расположения электродов, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.
Глубинный способ монтажа предполагает закладку вертикальных электродов (модулей) на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной около 1,5 м соединяются резьбовыми муфтами с токопроводящей смазкой и углубляются с помощью вибрационных молотов с энергией удара до 20-25 Дж.
Конфигурация заземлителя зависит от параметров участка и типа объекта, для жилых домов одного стержня более чем достаточно.
К преимуществам этого способа относят заводское качество модулей, отсутствие трудоемких земляных работ и возможность устройства защитного заземления в подвалах или внутри периметра дома.
Монтаж проводится при любых погодных условиях (при желании и наличии оборудования – своими силами), единственным минусом считается дороговизна самого устройства. В ходе выполнения работ штыри берегут от загибания, резьбовые соединения периодически подкручиваются.
Потребность в альтернативных вариантах и дополнительных мерах возникает при устройстве заземления на скалистых, выщелоченных или сухих участках. При невозможности снижения удельного сопротивления почв или закладки вертикальных стержней длиной более 1 мм разумной альтернативой признано электролитическое заземление.
Суть данного способа заключается в размещении рядом с объектом L-образного перфорированного заземлителя, заполненного смесью минеральных солей.
Системы заземления
- в частных домах, запитанных от сети в 220/380 В это значение поддерживается в пределах 30 Ом;
- электроустановки с глухим заземлением нейтрали и напряжением до 1000 В подключаются к заземляющим устройствам с сопротивлением не более 4 Ом, выше 1000 и большими токами замыкания – 0,5;
- при подключении к заземлению молниеприемников или присоединении дома к газопроводу сопротивление линии не должно превышать 10 Ом.
ПРАВИЛА И ПОРЯДОК МОНТАЖА
Работы выполняются в два этапа, чаще всего первым обустраивается внутренний контур. Внутри здания заземлению подлежат практически все металлические элементы, включая несущие каркасы, трубные коммуникации, вентиляционные каналы, корпуса распределительных устройств, трансформаторов и осветительных приборов.
Исключение делается для газовых, отопительных и подающих горячую воду труб, несущих тросов, свинцовых оболочек, железных дверей, съемных и подвижных деталей.
Металлические конструкции соединяются в единый внутренний контур с помощью проводников с нулевой фазой с жесткими требованиями к сечению и профилю. В частности, для этих целей используются стальные трубы с толщиной стенок от 2,5 мм, оцинкованная проволока с диаметром не менее 5,5 мм, уголки 3×10 мм и профиль с сечением от 25 мм 2 .
Места стыков проводников и поверхности металлических конструкций нуждаются в зачистке и выпрямлении, монтаж этих элементов в идеале осуществляется сварным способом.
- обеспечение 10-50 см отступа от стен и 40-60 см – от пола (плотное примыкание допускается исключительно в сухих помещениях).
- использование защитных кожухов или невозгораемых материалов при прокладке сквозь перекрытия и стены в помещениях повышенной влажностью или агрессивной средой;
- фиксацию полос дюбелями с помощью строительного пистолета с шагом крепления не более 0,6-1 м;
- обеспечение свободного доступа к магистралям для осмотра и обновления соединений.
Линию защищают от механических повреждений и коррозийных воздействий, монтаж в пол допускается лишь при проходе через двери и наличии соответствующих защитных кожухов. Розетки или электрические устройства подключаются к заземляющей магистрали напрямую (в том числе – с помощью болтов), исключительно параллельно.
С разводкой и устройством питающих линий разбираются заранее, правильный подход подразумевает использование трехжильного кабеля и специальных розеток с клеммой между гнездами.
При монтаже соединительной шины заземления используется проводник с сечением не ниже внешнего, отклонение от этого правила недопустимо. Шина выравнивает потенциалы подсоединяемых установок и обеспечивает вывод разных по мощности приборов на один общий защитный заземлитель.
Предусматривается как минимум два выхода от внутренней части на внешнюю, при прохождении соединения через стены наличие защитного кожуха, заполненного цементом или невозгораемыми материалами, обязательно.
