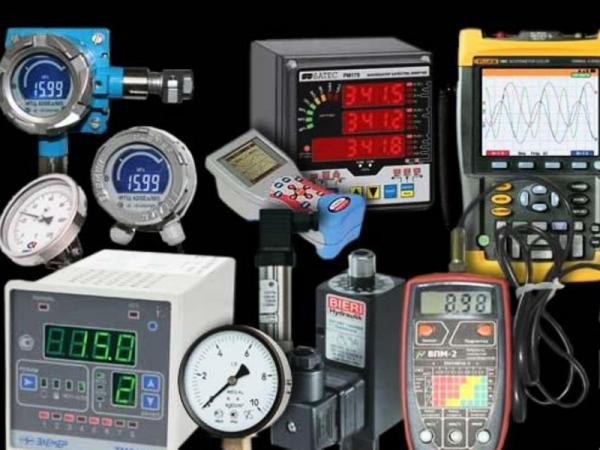

Контрольно-измерительные приборы

Первичный преобразователь (ПП): устройство, предназначенное для преобразования информации, поступающей на его вход в виде некоторой физической величины в другую физическую величину. Важной составляющей ПП является чувствительный элемент.

Чувствительный элемент (ЧУ): орган, который реагирует на отклонение измеряемой величины и передает это отклонение в форме определенного сигнала на ПП.

Датчик: первичный преобразователь, реагирующий на изменения чувствительного элемента и выдает электрический сигнал.

Вторичный преобразователь (ВП): прибор, воспринимающий сигнал от первичного преобразователя и передающий сигнал в заданном (пользователем) виде. Возможно усиление сигнала, фильтрация, масштабирование. Иногда в качестве ВП используется PLC.

Контрольно-измерительные приборы можно (и нужно) классифицировать по

рабочие — используются для практических измерений;

образцовые — служат для поверки и градуировки рабочих приборов;

контрольные — для проверки рабочих приборов по месту;

показывающие – значение измеряемого параметра отображается прямо на КИП;

самопишущие – КИП имеет возможность записи измеряемых величин;

сигнализирующие – приборы имеют возможность сигнализировать об отклонении измеряемого параметра;

регулирующие – имеют возможность автоматического поддержания измеряемой величины;

1. Измерение давления (разряжения) (Р)
2. Измерение концентрации (жидкости или газа) (Q)

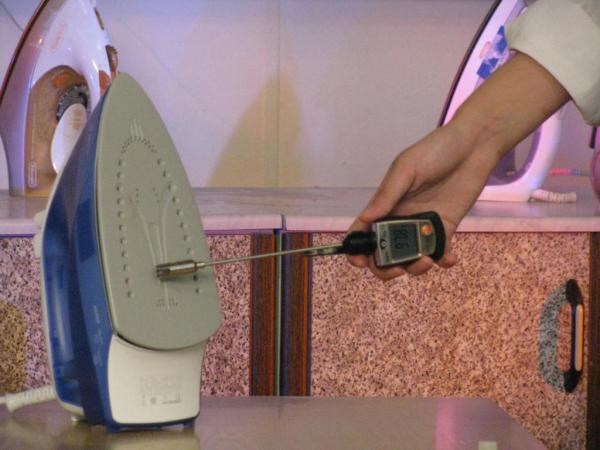

3. Контроль температуры (T)
4. Измерение уровня (L)
5. Расходомеры, предназначены для измерения количества вещества (G)
6. КИП, определяющий положение, либо механический контакт с веществом. (S)

1. Бытовые. Используются исключительно для домашних целей, в быту
2. Общепромышленные. Применяются в ЖКХ, промышленности. 50% от всего рынка КИП
3. Специальные. Используются в опасных зонах, в зонах с повышенным содержанием опасных веществ.
4. Морские.

1. Аналоговый. Выходная величина может быть в виде сопротивления, напряжения или тока.
2. Дискретный. Прибор «выдает» релейный сигнал 1/0 о измеряемом продукте. Также имеются безконтактные типы приборов.
3. Интерфейс. Протокол Modbus, HART, либо специально разработанный производителем.

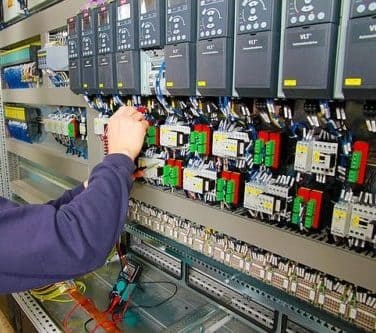

1. Двухпроводная схема. Используются 2 провода.
2. Трехпроводная. 3 провода (2 питания и сигнал).
3. Четырехпроводная. Питание и выход разнесены.
4. Подключение через клеммы.
5. Кабель подключается через разъем.
6. Контакт осуществляется пайкой.

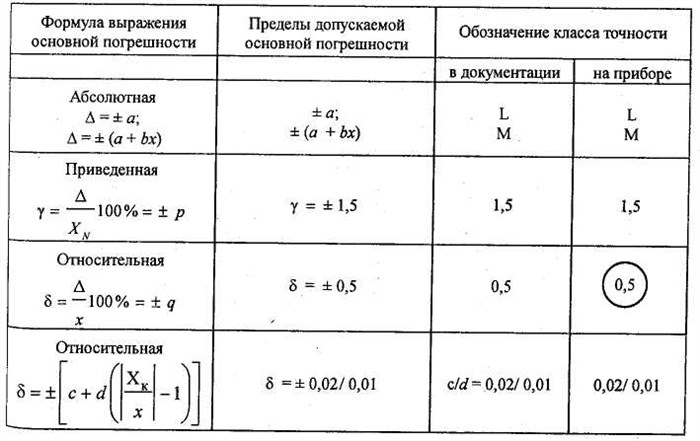

По метрологическим характеристикам – классу точности, величине основной и дополнительной погрешности.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Контрольно измерительные приборы виды и назначение Котлы с камерным сжиганием топлива оборудуют устройствами, автоматически прекращающими подачу топлива к горелкам при снижении уровня воды ниже допустимого предела. Спрашивайте, я на связи!

Виды контрольно измерительных приборов

1. Абсолютное. Давление, отсчитываемое от абсолютного нуля Абсолютный нуль давления означает полное отсутствие сжимающих напряжений.
2. Атмосферное. Давление в открытом сосуде или в водоеме
3. Избыточное. Разность между абсолютным и атмосферным. Может иметь положительный знак (манометрическое) и отрицательный знак (ваккуум).
4. Различают также дифференциальное давление. Это разность двух измеряемых величин одним прибором.

Классификация контрольно-измерительных приборов по назначению

По назначению технические рабочие приборы делятся на показывающие, самопишущие, сигнализирующие, регулирующие и измерительные автоматы.

Показывающие — приборы, по которым только отсчитывают измеряемую величину в данный момент времени.

Сигнализирующие приборы имеют специальные приспособления для включения световой или звуковой сигнализации при достижении измеряемой величиной заранее заданного значения.

Регулирующие приборы имеют специальное устройство, предназначенное для автоматического поддержания измеряемой величины на заданном значении или для изменения ее по заданному закону. Такие приборы могут иметь показывающее или реги­стрирующее устройство или одновременно и то и другое.

Измерительные автоматы — это приборы с устройством, выполняющим по результатам измерения определенную работу, согласно установленной для них программе. Их применяют при взвешивании и дозировке жидких и сыпучих веществ, управлении работой технологического оборудования, сортировке продукции и других операциях.
