Устройство силовых трансформаторов
Силовым трансформатором называется электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого более высокого или более низкого напряжения при неизменной частоте. Трансформаторы выпускаются стандартных мощностей: 10, 16, 25, 40 и 63 кВ•А с увеличением каждого из этих значений в 10, 100, 1000 и 10000 раз.
Трансформаторы разделяются по способу охлаждения на масляные, сухие, с дутьевым и водомасляным охлаждением; по исполнению — для внутренней и наружной установок, герметичные и уплотненные; по числу фаз — одно- и трехфазные; по числу обмоток — двух- и трехобмоточные; по способу регулирования напряжения — под нагрузкой и при отключенном напряжении.
Сухие (без масла) трансформаторы выпускаются мощностью до 1600 кВ А и напряжением до 15, 75 кВ с естественным охлаждением. Достоинством сухих трансформаторов является их пожаробезопасность.
Для масляных трансформаторов с естественным масляным охлаждением, используемых в закрытых помещениях, обеспечивается непрерывная вентиляция для отвода нагретого и доступа холодного воздуха.
Основными параметрами трансформаторов являются: номинальные напряжения обмоток, номинальная мощность, номинальный ток и номинальная нагрузка обмоток.

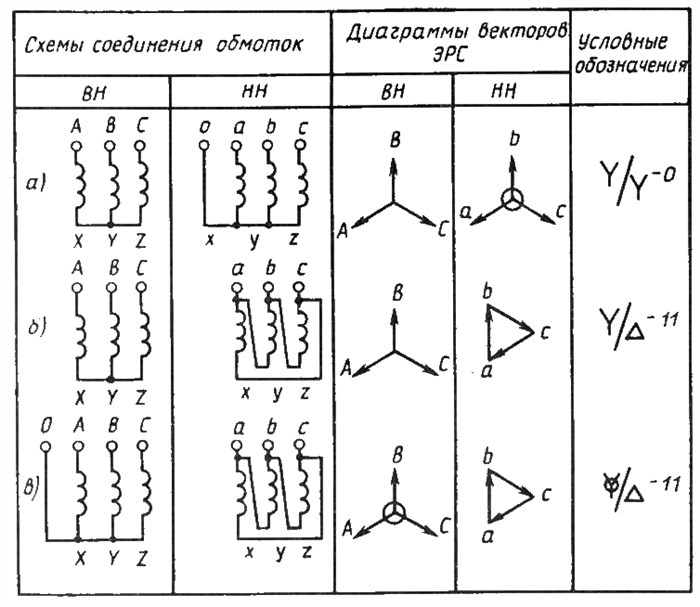

Рис. 115. Схемы соединений обмоток двухобмоточных трансформаторов:
а — звезда-звезда с выведенной нейтралью; б — звезда-треугольник; в — звезда с выведенной нейтралью-треугольник.
Третья буква указывает число обмоток (Т — трехобмоточный), четвертая — выполнение одной из обмоток с устройством регулирования напряжения под нагрузкой — РПН и обозначается буквой Н.
Мощность и высшее напряжение трансформатора указываются в обозначениях дробью. Числитель дроби указывает номинальную мощность в кВ•А, а знаменатель — высшее напряжение обмоток (ВН) в кВ.
Например, трансформатор типа ТДТН-15000/35 — трехфазный, с дутьевым охлаждением, трехобмоточный, с регулировкой напряжения под нагрузкой, мощностью 15000 кВ•А и напряжением ВН — 35 кВ.
Обмотки трансформаторов изготовляют из электротехнической меди или алюминия прямоугольного или круглого сечения. Чаще всего применяют цилиндрические и винтовые обмотки. Их отделяют от сердечника, друг от друга и от стенок бака цилиндрами из изолирующего материала (бакелита).
Цилиндрические обмотки выполняют из круглых или прямоугольных проводов с изоляцией из хлопчатобумажной пряжи и наматывают в один слой (однослойная), в два слоя (двухслойная) или несколько слоев (многослойная) одним или несколькими проводами по винтовой линии (рис. 117).
Начала и концы обмоток располагают на их противоположных торцах. Однослойные и двухслойные обмотки применяются в качестве обмоток низкого напряжения, а многослойные — в качестве обмоток ВН в трансформаторах мощностью до 630 кВ•А.

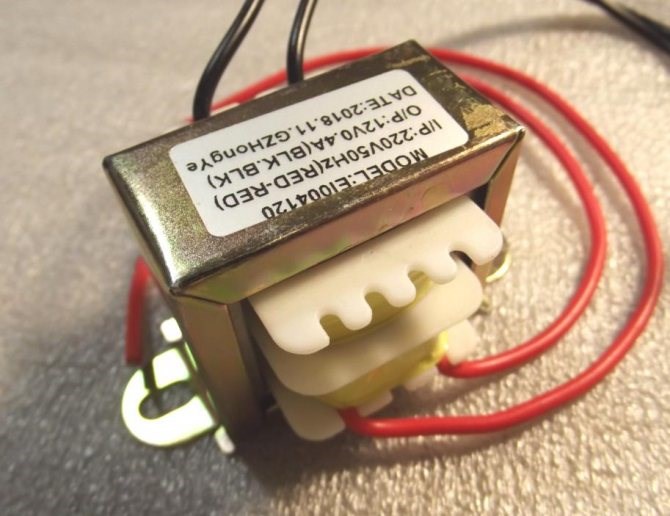

Понижающий трансформатор: устройство, принцип действия, разновидности
Билет №7. Билет 7 Назначение, устройство, принцип действия, техническая характеристика силовых трёхфазных трансформаторов типа тм. Стандартные группы соединения обмоток. Режимы работы нейтрали
Для улучшения магнитной связи между первичной и вторичной обмоткой они помещаются на стальном магнитопроводе. Для уменьшения потерь на вихревые токи магнитопроводы собираются из тонких пластин (0,5 и 0,35 мм) трансформаторной стали, покрытых жаростойким лаком.
Ближе к стержню магнитопровода помещается обмотка низшего напряжения НН, так как ее легче изолировать от магнитопровода, чем обмотку высшего напряжения. Обмотка НН изолируется от магнитопровода прокладками, рейками, шайбами из изоляционного материала
Обмотка ВН также изолируется от обмотки НН. При малых токах обмотки делают из медного или алюминиевого изолированного провода круглого поперечного сечения. При больших токах применяют провод прямоугольного сечения.
Устройство силового трансформатора типа ТМ-400/10 показано на рисунке:
1-ярмовая балка
15-переключатель ступеней регулирования напряжения
Рис. Электрические схемы и векторные диаграммы напряжений трансформаторов с соединением обмоток по схемам Y/Y и Y/?
их на группы в зависимости от сдвига по фазе между линейными напряжениями, измеренными на одноименных зажимах. Группы соединений обозначают целыми числами от 0 до 11. Номер группы определяется углом между векторами первичного и вторичного линейных напряжений, поделенным на 30°, при этом угол отсчитывают от вектора линейного напряжения обмотки ВН по часовой стрелке (в сторону отставания векторов).
Недостатком является влияние внешних магнитных полей, относительно большое потребление энергии, малая чувствительность, неравномерность шкалы.
Достоинства: Простота конструкции, дешевизна, высокая надёжность, небольшие габариты и масса.
Принцип действия электромагнитных приборов основан на втягивании стального сердечника в неподвижную обмотку с током. Неподвижный элемент прибора – обмотка 1, выполненная из изолированной проволоки, включается в электрическую цепь.
Рис. 32. Устройство электроизмерительного прибора электромагнитной системы
Магнитная индукция B в сердечнике (при отсутствии насыщения) пропорциональна току обмотки.
Сила F, с которой сердечник втягивается в обмотку, зависит от тока и магнитной индукции B в сердечнике. Приближенно можно принять, что сила F, а следовательно, и обусловленный ею вращающий момент пропорциональны квадрату тока в катушке:
Противодействующий момент, уравновешивающий вращающий момент, пропорционален углу α. В связи с этим угол отклонения стрелки находится в квадратичной зависимости от тока; шкала прибора оказывается неравномерной.
Для успокоения подвижной части прибора обычно применяют воздушный демпфер. Он состоит из цилиндра 6 и поршня 5, шток которого укреплен на оси О. Сопротивление воздуха, оказываемое перемещению поршня в цилиндре, обеспечивает быстрое успокоение стрелки.
Какие бывают схемы соединения обмоток трансформатора
Конструкция трехфазного трансформатора
Ранее мы уже говорили, что трехфазный трансформатор представляет собой три взаимосвязанных однофазных трансформатора на одном многослойном сердечнике, и можно достичь значительной экономии в стоимости, размере и весе, объединив три обмотки в одну магнитную цепь, как показано на рисунке.
На рис.1.3 изображен внешний вид трансформатора ТРДН-40000/110.
Рисунок 1.3 – Внешний вид трансформатора ТРДН-40000/110
Таблица 1.1 – Технические параметры ТРДН-40000/110-У1
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | Υн/Δ-Δ-11-11 |
| Номинальное значение напряжения ВН, кВ | 115 |
| Номинальное значение напряжения НН, кВ | 11 |
| Напряжение КЗ (ВН-НН), % | 10,5 |
| Ток холостого хода, не более, % | 0,55 |
| Ступени регулирования РПН в нейтрали ВН | ±9х1,78% |
| Полный срок службы, лет | 25 |
В требованиях для силовых трансформаторов [, 6.4] сказано, что для обеспечения продолжительной и надежной эксплуатации трансформаторов необходимо обеспечить:
| Соединение | Фазовое напряжение | Линейное напряжение | Фазный ток | Линия тока |
| Звезда | V P = V L ÷ √ 3 | V L = √ 3 × V P | I P = I L | I L = I P |
| Дельта | V P = V L | V L = V P | I P = I L ÷√ 3 | I L = √ 3 × I P |
