Защита от перенапряжения: реле для сетей 220 В и 380 В
Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:
Опасность короткого замыкания заключается в том, что оно может вызвать возгорание оборудования и пожар. Именно поэтому защита от перенапряжения сети 220 В, применяемого в быту, чрезвычайно важна. Для этих целей потребители часто используют стабилизатор напряжения. При его выборе необходимо учитывать следующие характеристики:
Что касается необходимого числа стабилизирующих приборов, то оно зависит от того, сколько электрических устройств работает в одной сети. Система, состоящая из 2−3 маломощных электроустройств, будет эффективно работать при наличии одного стабилизатора, встроенного в неё на входе.
Если в электросистему входит много мощных постоянно функционирующих дорогостоящих устройств, каждое из них придётся защищать отдельным стабилизатором.
Как выбрать защиту от перенапряжения (УЗИП) для частного дома и дачи | Дизайн и ремонт квартир своими руками
Защитное реле и УЗО

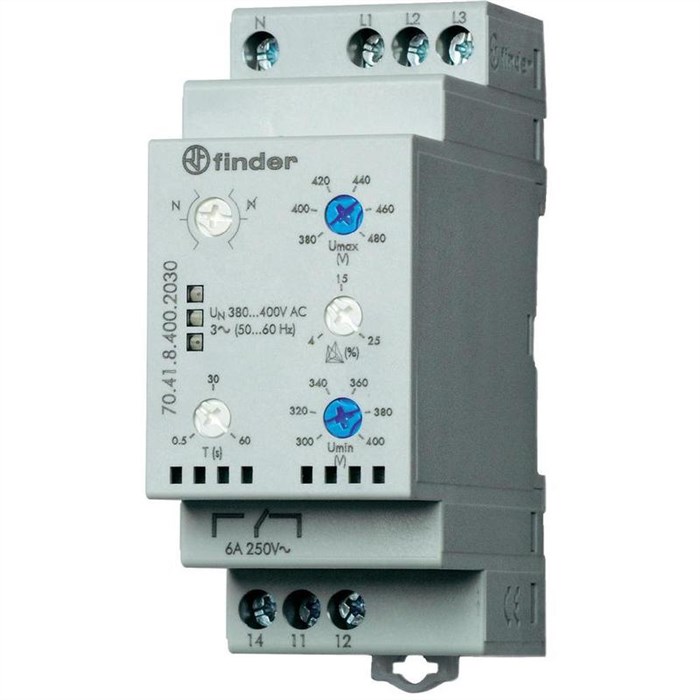

Уменьшенным вариантом стабилизатора является реле защиты от перенапряжения. В зависимости от модификации оно может иметь вид:
Все модели защитных реле имеют схожую схему работы и могут обезопасить как отдельное устройство (компьютера, телевизора и др.), так и несколько приборов. Преимущество реле перед стабилизатором заключается в быстроте его действия. Скорость срабатывания однофазного прибора в случае перенапряжения в сети 220 В составляет несколько наносекунд.
С помощью трехфазного реле может быть обеспечена защита от перенапряжения в сети 380 вольт, которое используется для работы городского транспорта (метро, трамваев, троллейбусов).
Опасность для электроприборов

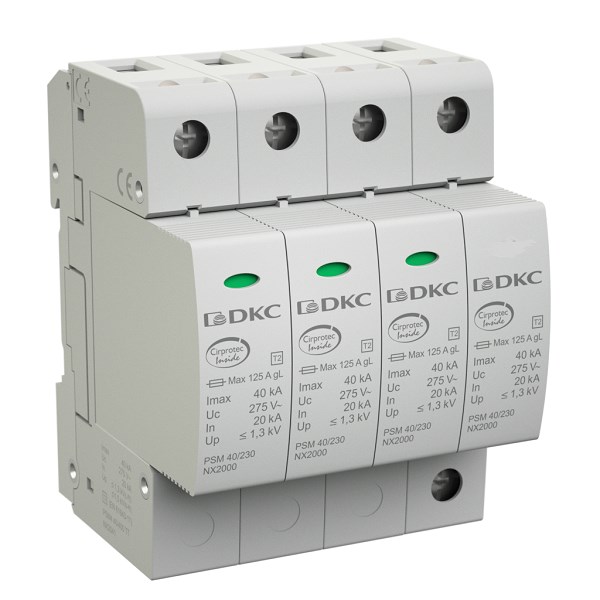

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).
Используются для защиты всей сети, так и для каждого электроаппарата в отдельности.
- Стабилизаторы напряжения – защищают бытовую технику от скачков напряжения в сети.
- Современные модели устроены на микропроцессорной базе, имеют дисплей и многофункциональный интерфейс. Совместное использование УЗО и ДПН (датчика повышенного напряжения). Последний прибор осуществляет мониторинг параметров сети, а УЗО производит аварийное отключение.
Устройства защиты от перенапряжений
- Стабилизаторы должны следить за равномерностью распределения тока по фазам.
- Применение трехфазных устройств необходимо в тех случаях, когда в сети 380 Вольт будут использоваться электродвигатели.
- Как правило, все потребители 220В, поэтому целесообразно применять комплект из 3 однофазных стабилизаторов. При выходе из строя одного из трёх устройств, подача электричества не прекратится, в отличие от случая с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.
Реле контроля фаз
Применяются в системах с автоматическим управлением.
Импортное оборудование очень требовательно к качеству электросетей. Отсутствие надлежащих мер контроля электричества приводит к быстрому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также предназначено для стабилизации параметров питающей сети.
Принцип работы основан на явлении самовозврата параметров. При подаче напряжения устройство осуществляет контроль. Происходит аварийное отключение, когда возникают сбои.
При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.
Устройство автоматического ввода резервного питания
Практические рекомендации по использованию УЗИП
- Импульсные защиты рассчитываются на режим пребывания в готовности к срабатыванию при нахождении под номинальным напряжением сети. При возникновении перенапряжений от аварий они могут повреждаться, сами требуют защиты.
Автоматический выключатель создается для эксплуатации синусоидальных или постоянных токов. К работе под импульсном разрядом молнии он не приспособлен.
Защита УЗИП автоматами запрещена. Для нее выбирают только предохранители. - По условиям безопасной эксплуатации корпус УЗИП первого класса лучше использовать цельной конструкцией без добавочных модулей съемного типа.
- При выборе устройств защит от импульсного перенапряжения, предназначенных для обработки токов молний более 20 кА с соотношениями импульса 10/350 миллисекунд, необходимо ориентироваться на разрядники.
- Монтаж УЗИП следует выполнять в электрическом щите с металлическим корпусом, который наиболее отвечает требованиям пожарной безопасности.
Разберём его на примере, представленном картинкой ниже.
Электрическая энергия в дом может поступать по воздушной линии, оборудованной:
Наличие диэлектрического слоя на токопроводящих элементах воздушной линии уменьшает воздействие разряда молнии, влияет на конструкцию работающего УЗИП и его схему подключения.
При питании дома от ВЛИ создается система заземления по схеме TN-C-S. УЗИП монтируется между фазными проводниками и PEN. Место расщепления PEN на РЕ и N провода при удалении на 30 метров от здания требует дополнительной защиты.
Наличие на доме смонтированной внешней молниезащиты, подвод металлических коммуникаций инженерных систем влияют на электрическую безопасность здания, выбор и схему подключения УЗИП.
Вариант 1
Условия
Решение
При такой ситуации вероятность образования прямого удара молнии в здание резко снижается:
Поэтому вполне достаточно защититься от импульсов перенапряжения, обладающих формой 8/20 мкс для тока.
Вполне подойдет УЗИП с комбинированным классом защит 1+2+3 в едином корпусе марки DS131VGS-230. Причем, ее защитная функция по устранению импульсов тока молнии формы 10/350 мкс с амплитудой до 12,5 кА вряд ли будет использована.
Размах тока от импульсов перенапряжения можно выбрать из диапазона 5÷20 кА с учетом периода грозовых дней. Проще остановиться на максимальном значении.
Вариант 2
Условия
Решение
По сравнению с предыдущим случаем здесь возможен грозовой разряд молнии по трубопроводу силой до 100 кА. Этот ток внутри трубы разветвится на оба конца по 50 кА. С нашей стороны дома эта часть разделится по 25 кА на контур заземления и здание.
VRTP -> Устройство защиты от перенапряжения
- выполнить качественную систему заземления здания своими руками или привлечением электротехнических специалистов по одной из нормативных схем;
- обеспечить надежную работу системы уравнивания потенциалов;
- применить в помещениях повышенной опасности дополнительную систему уравнивания потенциалов;
- использовать реле контроля напряжения, исключающее воздействие нарушений питания от аварийных ситуаций из энергосистемы;
- позаботиться о внешней молниезащите дома, способной противостоять грозовым разрядам, приносящим огромной вред зданию и жильцам;
- противодействовать проникновению последействий молний в электросхему бытовой сети, используя устройства с импульсной защитой от перенапряжений УЗИП.
