Прокладка кабелей в траншеях
1. Укладка в готовую траншею асбестоцементных труб длиной до 3 м.
2. Раскатка и прокладка кабеля в траншее с протягиванием через трубы.
Нормы времени и расценки на 100 м уложенного кабеля
Б. ПРОКЛАДКА КАБЕЛЕЙ В ТРАНШЕЯХ С РАЗМОТКОЙ С ПРИЦЕПНОЙ КАБЕЛЬНОЙ ТЕЛЕЖКИ ПРИ ТЯГЕ ТРАКТОРОМ
1. Погрузка и разгрузка барабана с помощью лебедки, установленной на тележке.
2. Размотка кабеля с тележки вдоль траншеи.
3. Подноска кабеля к траншее на расстояние до 25 м.
4. Укладка кабеля на дно траншеи.
5. Замер трассы уложенного кабеля.
6. Установка временных знаков на стыках и поворотах.
Нормы времени и расценки на 100 м уложенного кабеля
Примечание. Нормами и расценками предусмотрена прокладка кабеля без распор, а в населенных пунктах — при прекращении уличного движения. При прокладке кабеля в траншеях с распорами или в населенных пунктах без прекращения уличного движения Нормы времени и Расценки умножать на 1,2 (ПР-1).

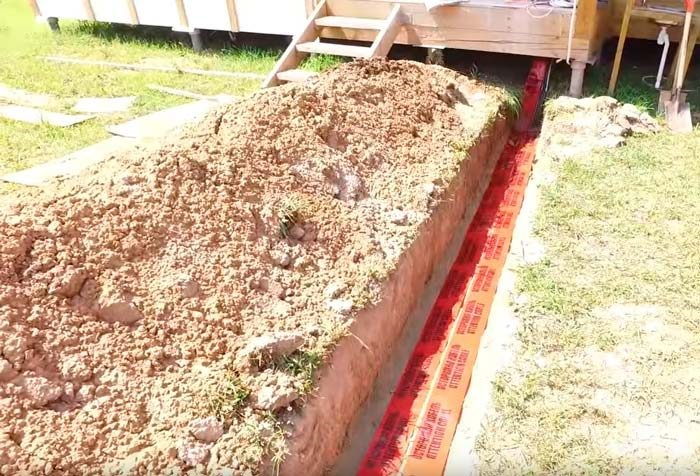

В. УСТРОЙСТВО ПОСТЕЛИ И ПОКРЫТИЕ КАБЕЛЯ КИРПИЧОМ
1. Подноска песка на расстояние до 10 м.
2. Раскидка песка по дну траншеи с выравниванием слоя.
3. Устройство верхнего слоя постели после прокладки кабеля в траншее.
1. Разноска кирпича вдоль траншеи на расстояние до 10 м.
2. Покрытие кабеля кирпичом.
| Монтажник связи — кабельщик | 3 разр. | — | 1 |
| То же | 2 разр. | — | 3 |
Нормы времени и расценки на 100 м уложенного кабеля
Примечание. При покрытии кабеля кирпичом-половинником Нормы времени и Расценки строки 2 умножать на 2 (ПР-1).
| Монтажник связи — кабельщик | 3 разр. | — | 1 |
| То же | 2 разр. | — | 3 |
Персональный сайт — Строительство линий СЦБ
Главные новости
- Эстакада через ж/д пути на северо-востоке столицы поможет сократить время в пути вдвое 09.02.2024
- Владимир Ефимов: В 2024 году московский экспорт осветительного оборудования увеличился почти на 72 процента 09.02.2024
- Владимир Ефимов: В 2024 году московский экспорт осветительного оборудования увеличился почти на 72 процента 09.02.2024
- Сергей Собянин рассказал о реализации программы «Мой район» в Северном округе 09.02.2024
- Город выставил на продажу четыре здания в Москве и Московской области 09.02.2024
- Малый бизнес выкупил у города без торгов на треть больше помещений в 2024 году 09.02.2024
- Территории возле семи станций БКЛ благоустроят в 2024 году 09.02.2024
- Лидеры киберспорта: в столице объявили победителей «Зимнего турнира большого города» 09.02.2024
- До конца 2024 года в Москве завершат строительство четырех ледовых арен 09.02.2024
- Более 142 тысяч новых ИП и компаний зарегистрировано в Москве в 2024 году 09.02.2024
- В 2024 году московский экспорт осветительного оборудования вырос почти на 72 процента 09.02.2024
- К проекту «Город заданий» присоединились более 10 тысяч человек 09.02.2024
- Один миллион ответов: как чат-бот московского метро Александра помогает пассажирам 09.02.2024
- Петербургская прокуратура «взялась» за причастных к снежному коллапсу азербайджанцев 08.02.2024
- Музей Бродского в Петербурге посвятит будущую выставку литературоведу Валентине Полухиной 08.02.2024
На любые вопросы, связанные с размещением рекламы, будем рады ответить по электронной почте: snip1.ru@inbox.ru
Строительные СНИПы, ГОСТы, сметы, ЕНиР, / 2009-2022
Строительство линий СЦБ
В 99% случаев для проводки кабельных линий СЦБ и связи используются подземные способы монтажа — в траншеи или в кабельную канализацию (трубопроводы). Ниже нами будет приведена технология прокладки кабеля в траншее.
Технология монтажа кабельных линий ЖАТ в траншеи следующая:
- Кабель для прокладки в грунте проверяется на целостность металлической оболочки, определяется сопротивление изоляции, выявляется отсутствие разрывов жил и сообщений между жилами.
- После проверки и испытаний кабель для прокладки в грунте готовят к укладке в траншею — барабаны с кабелем развозят по трассе. При перекатывании барабанов по земле и при погрузке на спецтранспорт (ж/д платформы, автомобили, тележки) особое внимание обращают на то, чтобы вращение барабанов совпадало с направлением стрелки на щеке барабана.
- Кабель с барабанов разматывается. Осуществляется прокладка кабеля в траншее ручным или механизированным способом. При ручном методе раскатки барабан устанавливается на домкрат или специальную подставку таким образом, чтобы было обеспечено его свободное вращение. С барабана снимается наружная обшивка, освобождается конец кабеля. При вращении барабана недопустимо натяжение кабеля.
Прежде чем раскатать и опустить кабель в грунт, необходимо:
1) 100 мм между силовыми кабелями до 10 кВ, а также между ними и контрольными кабелями;
2) 250 мм между кабелями 20-35 кВ и между ними и другими кабелями;
В пределах одного перегона или станции трасса кабельной линии, должна проходить, с одной и той же стороны пути. Изменение сторонности трассы кабелей производить в обоснованных случаях (застроенная территория, пойма реки, болото, торф и др.). На двухпутных и многопутных участках железных дорог кабельные линии ЖАТ должны прокладываться по разным сторонам пути.
Переход трассы кабеля с земляного полотна (от напольных устройств, шкафов) в полосу отвода должен производиться под углом 90° к железнодорожной линии с учетом допустимых радиусов изгиба кабеля. Угол пересечения подземного кабеля с железнодорожной линией должен быть близким к 90°, но не менее 75°.
С целью обеспечения бестраншейной прокладки за один раз максимальной длины кабеля кабелеукладчиком, следует предусматривать расчистку трассы кабеля от камней, валунов, мелких насаждений и планировку возвышенностей и впадин и не допускать перепадов трассы в вертикальной плоскости с уклоном превышающим 15° .
В земляном полотне железной дороги трасса прокладки кабеля выбирается по обочине земляного полотна.
При прокладке кабелей по обочине трасса прокладки должна проходить так, чтобы расстояние до края щели (при бестраншейном способе прокладки кабеля) или до края траншеи от подошвы балластной призмы составляло не менее 0,2-0,25 м.
В земляном полотне с уложенным геотекстилем или плитами пенополистирола трасса прокладки кабеля должна проходить на расстоянии не менее 0,3 м от края плит или геотекстиля.
При конструкции насыпи земляного полотна с укладкой грунта в обойме из геотекстиля, расстояние от боковой стенки или дна щели до геотекстиля должно быть не менее 0,3 м.
