УЗИП для частного дома – что это такое, разновидности, правила выбора, особенности монтажа

УЗИП обеспечивает полноценную защиту электроприборов частного дома от перенапряжения Источник ezetek.ru

Несмотря на заверения поставщиков электроэнергии о надежности и стабильности характеристик подаваемого электрического тока, скачки напряжения в десятки, а то и сотни вольт – довольно частое явление. Последствия могут быть самыми разными – от обесточивания домашней электросети до порчи дорогостоящего оборудования и пожара.

Существующие модели имеют разный рабочий ресурс – одни требуется заменять сразу после первого срабатывания, другие можно перезапускать до 10-20 раз. При этом работоспособность устройства внешне определяется специальной индикацией. Зеленый означает пригодность для дальнейшей эксплуатации, красный – необходимость замены.

Приборы для защиты от перенапряжений подразделяется на 3 класса:

1. 1-го класса устанавливается на главном вводном щитке. Именно он берет на себя основную нагрузку.
2. 2-го класса монтируется в местном распредщитке. Берет на себя остаток импульса.
3. 3-го класса располагается в цепи непосредственно перед конкретным оборудованием.

При этом согласно требованиям, монтаж УЗИП разных классов должен осуществляться так, чтобы по электросхеме между ними сохранялось минимальное расстояние – 10 м по длине проводки.

Важно! Защиту электросети дома от небольших скачков обеспечивает реле напряжения. Однако уберечь оборудование от импульсов в несколько сотен, а то и тысяч вольт, которое случае при разряде молнии, оно не способно. Справиться с такой задачей может только УЗИП.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

УЗИП для частного дома, устройства защиты от импульсных перенапряжений в сети 220 В для частного дома и их особенности Чтобы предотвратить все вышеперечисленные неприятности, необходимо каждую из линий и устройств надежно экранировать, подключать к общему контуру заземления, а во время молний и вовсе отключать их от сети. Спрашивайте, я на связи!

Устройства защиты импульсных перенапряжений |

1. Наличие системы заземления. При этом от его типа будет зависеть разновидность самого устройства.
2. Наличие автомата, отключающего УЗИП при срабатывании, для обеспечения бесперебойности электроснабжения дома.

Причины перенапряжения

Импульсный перепад напряжения в сети представляет собой молниеносное повышение напряжения от нескольких десятков до тысяч вольт. Длиться такое событие может всего несколько миллисекунд. Однако этого вполне достаточно, чтобы все подключенные приборы и электропроводка сгорели и с высокой вероятностью привели к возгоранию.

• Разряд молнии. Является наиболее опасным с точки зрения последствий, так как скачок напряжения может достигать нескольких киловольт. При этом молнии необязательно бить точно по фазовому проводу, а достаточно ударить в нескольких метрах от него, чтобы в проводнике возник мощный импульс. Единственный способ предостережения от такого стихийного фактора – это прибор защиты от импульсных перенапряжений, установленный на вводе в дом.
• Повреждение нулевого провода. Событие может произойти в силу различных причин – отгорания контакта, обрыва провода на ЛЭП из-за ветра или повала дерева и проч. В любом случае вместо привычных 220 В потребитель получит 380 вольт или более со всеми вытекающими последствиями.

• Ошибки при подключении после проведения ремонтно-восстановительных электромонтажных работ.
• Возникновение избыточной нагрузки из-за подключения мощного оборудования, одновременного включения многих потребителей или проведения сварочных работ на соседних участках.
• Неграмотное соединение контактов в элеткрощитке.

Возникновение хотя бы одного из выше перечисленных событий неизбежно приведут к поломке бытовой техники или возгоранию окружающих материалов. Другой прямо противоположной ситуацией является резкое падение напряжения. От этого в большей степени страдает оборудование, особенно оснащенное автоматикой.

Например, современные котлы при возникновения подобного сбоя сразу же останавливаются и выдают ошибку. Поэтому для устранения таких последствий агрегат подключают через стабилизатор тока, вовремя улавливающий изменения и выравнивающий напряжение до номинального значения.

Для предупреждения сбоя в работе отопительный котел лучше подключить через стабилизатор напряжения Источник gradusplus.com

Варианты подключения

Одним из важнейших вопросов является, как подключить УЗИП в щитке. Практически все варианты подключения идентичны и указаны в техническом паспорте изделия. Способы монтажа приборов защиты могут отличаться, в зависимости, где они будут установлены, в однофазной или трехфазной сети, также в зависимости от системы заземления.

Ниже на схеме показано, как подключить УЗИП класса II в однофазной сети, установленного в щитке квартиры или частного дома с двумя вариантами системы заземления. Для такого варианта подключения необходимо подобрать простейший одноблочный защитный аппарат, с соответствующим рабочим напряжением.

Если предусмотрена система заземления tn-s, в данном случае потребуется установка и подключение УЗИП, состоящего из двух модулей, конструкцией которого предусмотрены отдельные клеммы, для подключения фазного, нулевого рабочего и защитного проводов, обозначенные соответствующей маркировкой.

Подключение УЗИП в трехфазной сети осуществляется так, как показано на фото:

При монтаже УЗИП следует предусмотреть средства защиты сети в случае короткого замыкания в приборе и произвести его подключение через автомат или через предохранитель. Установку аппарата можно производить до и после счетчика, во втором случае прибор учета электроэнергии останется не защищенным от импульсного перенапряжения.

На видео ниже наглядно демонстрируется, как подключить данный аппарат в щитке:

Вот мы и рассмотрели, как должно выполняться подключение УЗИП в щитке. Надеемся, предоставленная схема, видео и фото примеры пригодились вам и помогли понять, как подключить данный защитный аппарат.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Устройство защиты от импульсных перенапряжений (УЗИП) Обычно власти на местах ставят необходимые защитные устройства, поэтому конечный потребитель может не заботиться об УЗИП первого и второго классов. Спрашивайте, я на связи!

УЗИП для частного дома: принцип работы, схема подключения, 1, 2, 3 класса

Схемы подключения устройства защиты импульсных перенапряжений первого класса

Прежде, чем рассмотреть схемы подключения УЗИП первого класса, несколько рекомендаций по его установке:

• УЗИП монтируются во вводном устройстве дома, как можно ближе к вводу электропитания.
• Допустима установка устройства в отдельном групповом щите, например, отдельной розеточной цепи (группы).
• Соединительные проводники от выводов УЗИП должны быть медными сечением от 4 мм.
• Суммарная длина проводников должна быть не более 50 см.

Два важных подключения УЗИП 1-ой классификации

Схема 1

• УЗИП (устройства защиты импульсных перенапряжений) 1-ой классификации ставятся после вводного защитного автомата, по следующим правилам:
• N проводник заземлен на вводе в дом: Устройство ставится между L и PE проводниками;
• N проводник НЕ заземлен на вводе в дом: Устройство ставится между L и PE проводниками и между N и PE проводниками.

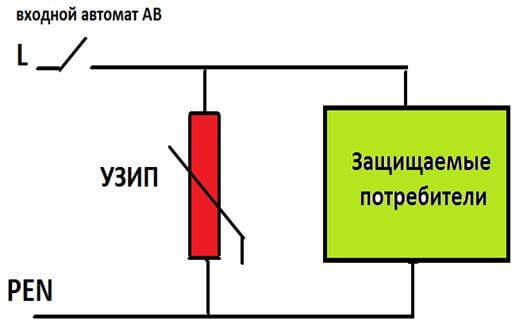

• N проводник заземлен на вводе в дом: Устройство ставится между L и PEN проводниками;
• N проводник НЕ заземлен на вводе в дом: Устройство ставится между L и N проводниками и между N и PE проводниками.
• N проводник отсутствует. УЗИП соединяем в средней точке, которую через другое УЗИП соединяем с землей (N\PE).

На практике схема 2 помехозащищенность оборудования.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Вывод первый Таким образом, система защиты сооружений и электрических сетей это комплекс устройств, которые последовательно гасят критическое напряжение, возникшее в сети в результате удара молнии или резкого скачка, вызванного подключением или отключением силового оборудования, коротким замыканием. Спрашивайте, я на связи!

Защита от помех линии передачи Интернета

1. П.У.М, прямое попадание молнии, и не просто в воздух, а в смонтированную молниевую защиту дома или попадании в ВЛЭ, вблизи от дома, вернее вблизи от абонентского ввода в дом.
2. Другие грозовые разряды вдали от дома;
3. Подключения ёмкостных и/или индуктивных нагрузок, а также КЗ в высоковольтных ЛЭП.
