1.1 Настоящий документ методика «Испытание (проверка) устройств защитного отключения (УЗО)» разработан электролабораторией в Краснодаре ООО «Энерго Альянс» и устанавливает методику выполнения проверки работоспособности устройства защитного отключения (УЗО) в электроустановках напряжением до 1000 В на соответствие требованиям нормативной документации.

В настоящей методике используются термины и определения, принятыми согласно ПУЭ и комплекса стандартов ГОСТ Р50807-95 и ГОСТ Р 51326.1-99.

2.1 Ток замыкания на землю — ток, проходящий в землю через место замыкания при повреждении изоляции.

2.2 Ток утечки — ток, который протекает в землю или на сторонние проводящие части в электрически неповрежденной цепи.

2.3 Подводимая величина — некоторое электрическое возбуждающее воздействие, которое, одно или в комбинации с другими такими же воздействиями, должно быть приложено к УЗО, чтобы дать ему возможность выполнить свою функцию в определенных условиях.

2.4 Подводимая входная величина — активизирующее воздействие, посредством которого УЗО активизируется, когда данное воздействие прикладывается в определенных условиях.

Эти условия могут включать в себя, например, активизацию каких-то вспомогательных элементов.

2.5 Дифференциальный ток — действующее значение векторной суммы токов, протекающих в первичной цепи УЗО (выраженное в среднеквадратичном значении).

2.6 Отключающий дифференциальный ток — значение дифференциального тока, вызывающего отключение УЗО в заданных условиях эксплуатации (ток срабатывания).

2.7 Не отключающий дифференциальный ток — значение дифференциального тока, при котором и ниже которого УЗО не отключается в заданных условиях эксплуатации (ток несрабатывания),

2.8 Время отключения УЗО — промежуток времени между моментом внезапного возникновения отключающего дифференциального тока отключения и моментом гашения дуги на всех полюсах.

2.9 Устройство эксплуатационного контроля — устройство, встроенное в УЗО, имитирующее условия дифференциального тока для срабатывания УЗО в определенных условиях.

2.10 Номинальное значение — количественное значение, установленное изготовителем для определенных условий работы УЗО.

2.12 Ток перегрузки — сверхток в электрически неповрежденной цепи.

Примечание: ток перегрузки может вызвать повреждение цепи.

2.13 Ток короткого замыкания — сверхток, появляющийся в результате короткого замыкания между точками с ничтожно малым сопротивлением, которые в нормальных условиях эксплуатации должны иметь различные потенциалы.

Примечание: ток короткого замыкания может быть результатом повреждения или неправильного соединения в электрической цепи.

2.14 Время размыкания — время, измеренное от момента, когда в УЗО, находящемся в замкнутом состоянии, ток в главной цепи достигает уровня срабатывания максимального расцепители тока, до момента прекращения дуги на контактах всех полюсов.

Узо не Срабатывает При Нажатии Кнопки Тест Как проверить работоспособность узо

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как выполняется проверка УЗО Поскольку уровень надёжности защитной аппаратуры данной категории должен быть максимальным, то частота проверок их работоспособности не должна быть связана с графиком вызова ЭТЛ. Спрашивайте, я на связи!

Как проверить дифавтомат на работоспособность в домашних условиях

Обзор методов проверки УЗО

Прежде всего, перечислим ситуации, когда может возникнуть необходимость в проверке УЗО.

Во-первых – при покупке. В данном случае недостаточно обычной проверки состояний «включено-выключено», так как необходимо подтвердить лишь тот факт, что прибор сработает при разности токов в фазовом и нулевом проводнике.

Собирать стендовую схему в магазине никто не будет, поэтому в данном случае используют самый общий вариант контроля – пропускание небольшого тока через фазовый провод. Так как сила тока в данном случае необходима небольшая, то для этих целей можно использовать батарейку.

При пропускании тока через клеммы фазовой линии должно произойти штатное размыкание коммутируемых линий. Надо отметить, что подобным образом можно проверить только электромеханические УЗО, в которых в качестве основного датчика используется дифференциальный трансформатор.

Очевидно, что таким образом проверяется только сам факт исправности прибора, но никак не правильность технических характеристик.

Вторая ситуация – перед монтажом или после ремонта распределительного щитка желательно убедиться в том, что УЗО исправен и соответствует своим техническим параметрам.

Для их достижения достаточно собрать несложную схему, состоящую из проверяемого прибора, реостата, испытательной нагрузки и вольтметра.

В качестве реостата можно использовать диммер, а нагрузочный элемент желательно собрать на базе лампы накаливания, соединив её последовательно с мощными резисторами.

Обратите внимание, что имитировать утечку необходимо только во внутренней цепи, на внешний дисбаланс прибор не среагирует.

После того, как схема собрана, с помощью реостата изменяется ток нагрузки и фиксируется его значение в момент срабатывания. Как правило, фактический уровень срабатывания несколько ниже, чем тот, который указан в паспорте.

Для проведения обычных профилактических проверок работоспособности в каждом УЗО должна быть встроена кнопка «Тест».

Если УЗО уже смонтировано и находится в рабочем состоянии, то самый простой вариант контроля – имитация дисбаланса с помощью этой кнопки. В независимости от того, что конкретная реализация прибора может быть от разных производителей, на нём должна быть отражена схема тестирования.

Следует отметить, что приведенные в этом разделе методы проверки имеют вспомогательный характер и не могут быть использованы для составления официальной документации.

Узо не Срабатывает При Нажатии Кнопки Тест Как проверить работоспособность узо

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Для чего нужна серая кнопка с буквой «Т» на устройстве защитного отключения? Свет — 18 марта — 43421673200 — Медиаплатформа МирТесен Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания. Спрашивайте, я на связи!

Испытание (проверка) устройств защитного отключения (УЗО)

Что проверяется в ходе испытаний, проводимых ЭТЛ

Учитывая, что УЗО является тем узлом, который может быть прямой причиной несчастного случая, официальная методика его проверки строго регламентирована и, как правило, зафиксирована в приказах по соответствующим цехам.

Общие требования к процессу измерений оговорены в ГОСТ Р 50571.16-2007. Нормативные значения, на основании которых делается заключение об исправности прибора оговорены в ГОСТ Р МЭК 60755-2012.

Контролируемыми параметрами в данном случае являются:

  • номинальное рабочее напряжение (то есть, то напряжение, при котором УЗО сможет выполнять свои функции);
  • номинальный ток нагрузки (максимально допустимый ток, проходящий через коммутационные клеммы прибора);
  • значения отключающего дифференциального тока (самый важный параметр, на сегодня он должен принадлежать ряду 10, 30, 100, 300 и 500 мА);
  • максимальный ток короткого замыкания, который способен выдержать прибор;
  • время отключения (от 0.04 до 0.3 секунды, в зависимости от величины отключающего дифференциального тока).

Кроме этого, в ходе измерений защитное устройство может подвергаться воздействию токов разной конфигурации.

Очевидно, что зафиксировать все эти значения вручную крайне сложно, поэтому в список оборудования электролабораторий входят специальные приборы, выполняющие всю серию измерительных действий в автоматическом режиме.

Если работы выполняет электротехническая лаборатория, то последовательность проверки состоит из следующих этапов:

  • осмотр коммутационного щита;
  • проверка правильности срабатывания переключателя (не должно быть промежуточных положений);
  • проверка срабатывания по нажатию на кнопку «Тест»;
  • сборка измерительной схемы (с отключением от основных линий питания и потребителей);
  • проведение измерений;
  • оформление отчётной документации (в том числе и дополнения в смете, обусловленные необходимостью сборки специальных стендов).

Контроль защитных систем в трёхфазных цепях выполняется в той же последовательности.

Электротехническая лаборатория «Мега.ру» оказывает услуги по подготовке и проведению электроизмерительных испытаний, включая все виды проверок устройства защитного отключения. Уточнить расценки и сделать заказ на выезд специалистов можно любым способом связи, опубликованным в разделе «Контакты».

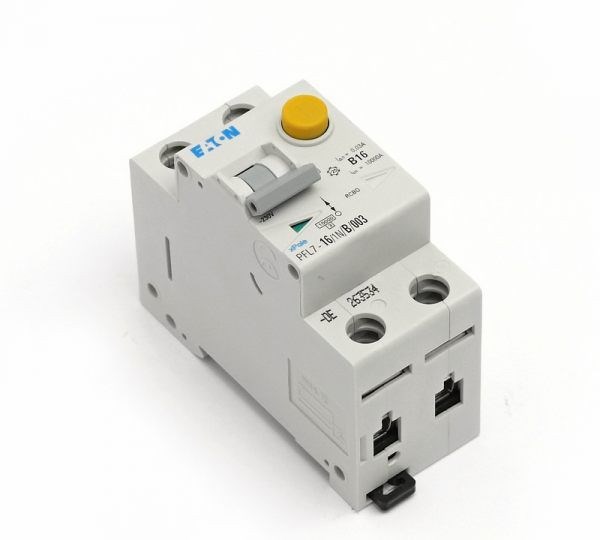

Штатная кнопка дифавтомата
