Автоматическое включение резервного питания и оборудования (АВР)
Вопрос. Для каких целей предусматриваются устройства АВР?
Устройства АВР могут предусматриваться также для снижения токов КЗ.
Устройства АВР могут устанавливаться на трансформаторах, линиях, секционных и шиносоединительных выключателях, электродвигателях и т. п. (3.3.29).
Вопрос. Как действует устройство АВР питания?
Ответ. Выполняется с действием при исчезновении напряжения на шинах питаемого элемента.
Действие устройств АВР КРУ и КРУН напряжением 6 кВ и выше, а на электростанциях и КРУ 0,4 кВ (кроме секций надежного питания 6,3 и 0,4 кВ на АЭС) блокируется в случае отключения рабочего питания при КЗ на шинах питаемого элемента или на отходящих от этих шин присоединениях (3.3.30).
Вопрос. Как выполняется устройство АВР при отключении выключателя приемной стороны рабочего источника питания?
Ответ. Выполняется с включением, как правило, без дополнительной выдержки времени, выключателя резервного источника питания; при этом обеспечивается однократность действия устройства. Допускается включать выключатель резервного источника с выдержкой времени, не приводящей к нарушению основного технологического процесса (3.3.31).
Вопрос. Какое дополнительное устройство предусматривается для обеспечения действия АВР при исчезновении напряжения со стороны рабочего источника?
Ответ. Предусматривается пусковой орган напряжения с действием с выдержкой времени на отключение рабочего источника питания с приемной стороны при исчезновении напряжения на питаемом элементе и при наличии напряжения со стороны резервного источника.
Допускается не предусматривать контроль наличия напряжения со стороны резервного источника в системах электроснабжения СН электростанций (3.3.32).
Вопрос. От какого режима отстраивается орган минимального напряжения АВР, реагирующий на исчезновение напряжения рабочего источника?
Орган минимального напряжения АВР выполняется так, чтобы исключалась его ложная работа:
при перегорании одного из предохранителей ТН со стороны обмотки высшего напряжения;
Вопрос. Какое дополнение к пусковому органу напряжения рекомендуется применять, если при использовании пуска устройства АВР по напряжению время его действия может оказаться недопустимо большим (например, при наличии в составе нагрузки значительной доли синхронных электродвигателей)?
Ответ. Рекомендуется применять пусковые органы других типов (например, реагирующие на исчезновение тока, снижение частоты, изменение направления мощности и т. п.).
В случае применения пускового органа частоты последний при снижении частоты на стороне рабочего источника питания до заданного значения и при нормальной частоте со стороны резервного питания выполняется с действием с выдержкой времени на отключение выключателя рабочего источника питания (3.3.34).
Что такое АВР в электрике? Расшифровка и принцип работы | | ЭНЕРГОСБЕРЕЖЕНИЕ
АВР в сетях 0,4 кВ
В сетях 0,4 кВ в качестве коммутационных аппаратов необходимых для обустройства АВР используются магнитные контакторы или пускатели совместно с автоматическими выключателями, величина которых зависит от суммарной величины тока нагрузки электроприемников, запитанных от этого оборудования.
В настоящее время существует значительное количество видов устройств АВР сети 0,4 кВ, цена которых зависит от комплектации щитов автоматического включения резервного питания. Например, щит АВР – ЩАВР Б-4,5 кВт – У1 – В3 комплектуется устройствами, учитывающими общий расход электрической энергии, оборудован защитой от импульсных перенапряжений.

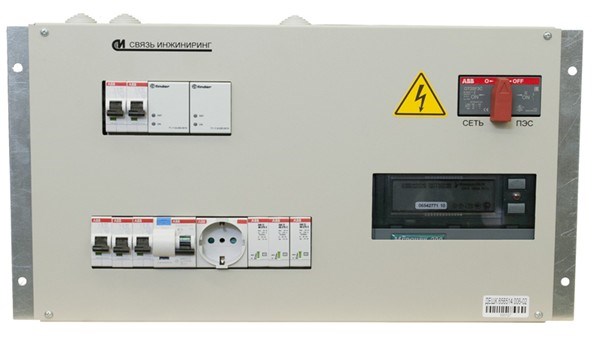

Рис№2. Щит автоматического ввода резерва ЩАВР-Б-4,5кВт-У1-В3, предусмотрен для монтажа в телекоммуникационных стойках
Стоимость российских образцов щитов АВР колеблется от 8000 р. до 95000 р.
Широко распространено применение (БУ АВР) блока управления автоматическим включением резерва для АВР, работающего на два ввода для одной нагрузки, где один ввод является генератором. Блок рекомендован к использованию в сетях 380/220 В.
Оборудование предназначено для контроля за тем в каком состоянии находятся ввода, обеспечивает управление контакторами и магнитными пускателями, автоматами, укомплектованными электроприводом, осуществляет индикацию, позволяющую осуществить контроль состояния вводов и выходов. Стоимость БУВАР составляет от 6000 до 9000 руб. в зависимости от комплектации.
Рис № 5. Шкаф АВР на 630 А, оборудованный двумя вводами на контакторах с секционированием, на базе контроллера Zelio Schneider Electric
Этот тип устройства АВР содержит функции перевода нагрузки с одного ввода 0,4 кВ на другой с выдержкой времени, устанавливаемой реле времени, после отключения напряжения, а также при появлении ассиметричного напряжения на питающих вводах оборудования.
Установка комплектуется секционным аппаратом между двумя равнозначными энергонезависимыми вводными автоматами, осуществляет перевод нагрузки на питание от резервного работающего ввода при появлении аварии на другом вводе. Автоматические выключатели марки ВА являются гарантией надежной работы оборудования.
Автоматическое включение резервного питания и оборудования (АВР) | ПУЭ 7 | Библиотека |
- АВР с явным резервированием.
- АВР с неявным резервированием.
- Групповое резервирование.Применяется двухступенчатая схема, в которую включены две последовательно соединенные основные схемы АВР, третий ввод представляет дизель-генератор, вводимый в действие при полном обесточивании обоих основных вводов.

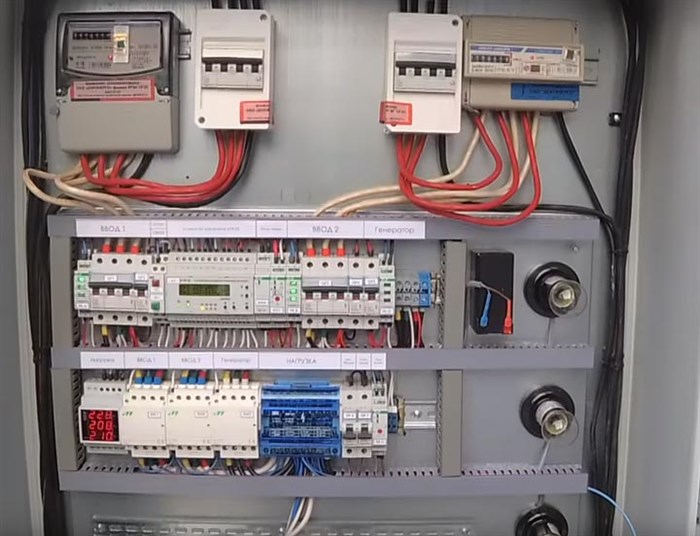

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.
При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.
Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:
Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.
Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.
Для этих целей лучше выбирать аппаратуру, изначально в своей конструкции имеющую именно силовые замкнутые и разомкнутые контакты. Подойдут такие марки как VS 463-33 или ESB-63-22, МК-103 от DeKraft, КМ ИЭК.
Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.
SF1 и SF2 в схеме – это однополюсные автоматические выключатели.
Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:
Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.
Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.
Стоимость российских образцов щитов АВР колеблется от 8000 р. до 95000 р.
