Амперметр. Измерение силы тока в цепи. 8-й класс
Назад Вперёд
- Образовательная: повторить понятия: электрический ток; правила определения цены деления измерительного прибора, составления электрических цепей; ознакомить школьников с методом измерения силы тока, изучить принцип действия амперметра.
- Развивающая: формировать интеллектуальные умения анализировать, сравнивать результаты экспериментов; активизировать мышление школьников, умение самостоятельно делать выводы, развивать речь; продолжить развитие умения работать с физическими приборами.
- Воспитательная: развитие познавательного интереса к предмету, расширение кругозора учащихся
Здравствуйте, ребята. Прежде чем начать урок, я хочу процитировать вам слова знаменитого поэта Персии
Науку все глубже постигнуть стремись,
Познанием вечного жаждой томись.
Лишь первых познаний блеснет тебе свет,
Узнаешь: предела для знания нет.
Фирдоуси, персидский поэт,
940-1030 гг.
- Что такое электрический ток?
- Какие условия необходимы для возникновения электрического ток?
- Какие действия может оказывать электрический ток?
- Какой физической величиной характеризуется действие электрического тока?
- В каких единицах она измеряется?
Раз сил тока – физическая величина, то ее можно измерить. Значит, должен существовать прибор, позволяющий измерить силу тока. Сегодня на уроке мы познакомимся с прибором, который измеряет силу тока, узнаем, как правильно включать это прибор в цепь и научимся им пользоваться.
Давайте попробуем вместе выяснить, как данный прибор называется. (амперметр)
А теперь вместе сформулируем тему урока: Амперметр. Измерение силы тока в цепи.
Перед вами на столе находятся демонстрационный и лабораторный амперметры.
Можно ли включать амперметр в цепь с силой тока превышающей его максимальное значение? (Нет).
(+) и (-). Посмотрите на амперметры на ваших столах. Клемму со знаком (+) нужно обязательно соединять с проводом, идущим от (+) полюса источника.
Прежде чем приступить к измерению силы тока, нужно определить цену деления амперметра. Вспомните, как определить цену деления прибора. берем два ближайших штриха, отмеченных числами, из большего числа вычитаем меньшее, и полученный результат делим на число штрихов между цифрами. Потренируемся определять цену деления и показания амперметра.
Давайте теперь попробуем измерить силу тока в цепи. Как вы думаете, куда именно нужно подключить амперметр, что бы измерить силу тока в лампочке?
Ученики выполняют работу: собирают цепь, измеряют силу тока, делают вывод.
Показания амперметра не зависят от места включения амперметра в цепь. Это видно из опыта, т.к. оба амперметра показывают одно и тоже.
Решение задач. Электрический ток | Частная школа. 8 класс
- Рядом с тем потребителем тока, в котором надо измерить силу тока, соединяя его клемму, отмеченную “+”, с проводником, идущим от положительного полюса источника тока
- Последовательно с элементом цепи, где измеряется сила тока, следя за тем, чтобы его клемма, отмеченная знаком “+”, была соединена с положительным полюсом источника тока
- Последовательно с тем участком цепи, в котором измеряется сила тока, соединяя его клемму “+” с отрицательным полюсом источника тока
- Без каких либо правил.
ИТОГИ темы «Электрический ток»
- Электрическим током называют упорядоченное движение заряженных частиц под действием электрического поля.
- Сила тока — это физическая величина, которая показывает, какой электрический заряд проходит через поперечное сечение проводника за единицу времени.
- Работу электрического поля, создающего электрический ток, называют работой тока.
- Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного электрического заряда из одной точки поля в другую.
- Электрическое сопротивление характеризует свойство проводника препятствовать протеканию в нём электрического тока.
- Закон Ома гласит: сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению.
Вы смотрели Конспект по физике для 8 класса «Решение задач. Электрический ток».
Контрольная работа по физике Электрический ток, 8 класс
Сила тока и напряжение. Закон Ома для участка цепи
Первый уровень
15.16. На цоколе лампочки для фонарика написано: «0,2 А». Какой заряд проходит через лампочку за 2 с?
15.17. На цоколе лампочки для фонарика написано: «3,5 В». Какую работу совершает электрический ток, когда через лампочку проходит заряд 10 Кл?
15.18. На рис. 43 изображена шкала амперметра. Каковы цена деления и пределы измерения прибора 1 ? Запишите показания амперметра.
1 Минимальное и максимальное значения физической величины, которые может измерить прибор.
15.19. На рис. 44 изображена шкала вольтметра. Каковы цена деления и пределы измерения прибора? Запишите показания вольтметра.

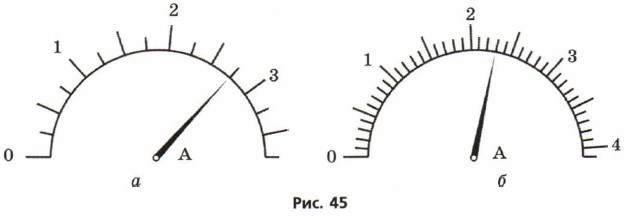

15.20. На рис. 45 изображены шкалы двух амперметров. Какой из приборов вы бы выбрали, чтобы как можно точнее измерить значение силы тока в цепи? Обоснуйте свой выбор.
15.21. На рис. 46 изображены шкалы двух вольтметров. Какой из приборов вы бы выбрали, чтобы как можно точнее измерить значение напряжения на участке цепи? Обоснуйте свой выбор.
15.22. Ученик утверждает, что амперметр, включенный в цепь перед лампой, покажет большую силу тока, чем включенный после нее (рис. 47). Прав ли он? Поясните свой ответ.
15.23. Определите силу тока в электрической лампе, если через ее нить накала за 5 мин проходит электрический заряд 150 Кл.
15.24. Сила тока через электрическую лампочку карманного фонарика 0,22 А. Какой заряд проходит через лампочку за 10 с?
15.25. За какое время через поперечное сечение проводника при силе тока 200 мА пройдет заряд, равный 60 Кл?
15.26. Определите напряжение на участке цепи, если при прохождении заряда 30 Кл была совершена работа 180 Дж.
15.27. Напряжение на лампе 220 В. Какая совершается работа при прохождении через нить накала лампы заряда 50 Кл?
15.28. Напряжение на автомобильной лампочке 6 В. Какой заряд прошел через нить накала лампочки, если при этом была совершена работа 720 Дж?
15.29. Каково сопротивление медного провода длиной 10 м и площадью поперечного сечения 0,5 мм 2 ?
15.30. Размеры нихромового и железного проводов одинаковы. Сопротивление какого провода больше?
15.31. Каково сопротивление медного провода длиной 5 км и площадью поперечного сечения 0,85 мм 2 ?
15.32. Реостат сопротивлением 21 Ом изготовлен из никелиновой проволоки. Какова длина проволоки, если площадь ее поперечного сечения 0,5 мм 2 ?
