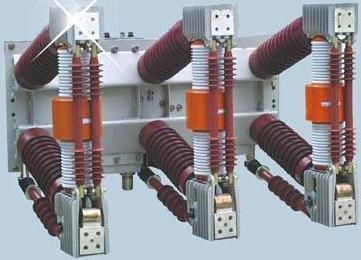

Преимущества вакуумных выключателей по сравнению в другими типами высоковольтных выключателей
Надежность оборудования можно оценить по следующим критериям: частота отказов, время восстановления, частота и длительность капитального и текущего ремонтов. Если сравнивать вакуумные и другие виды выключателей, то при одинаковой частоте отказов и времени восстановления после аварийной ситуации, другие выключатели проигрывают по частоте и длительности ремонта.
- Чтобы проверить вакуумный выключатель, не нужно масляного и компрессорного хозяйства, соответственно не нужно тратить деньги на их содержание, как в случае с другими типами выключателей.
- Также вакуумная камера, в которой гасится электрическая дуга, не требует никакого пополнения внутренней среды, как в случае масляного или элегазового выключателя.
- Также вакуумные выключатели отличаются высокой коммутационной износостойкостью, благодаря чему можно сократить расходы на его обслуживание.
- За счет этого сокращаются и перерывы в электроснабжении из-за редко проводимых регламентных работ.
Характеристики вакуумных выключателей
Высокий коммутационный и механический ресурс вакуумных выключателей
У вакуумных выключателей такой высокий механический ресурс достигается за счет того, что ход контактов вакуумной камеры составляет от 6 до 10 мм на напряжения 6-10 кВ. Для масляных и электромагнитных выключателей на эти же напряжения ход контактов достигает 100-200 мм, соответственно применяется более сложная конструкция привода.
Сложная конструкция других выключателей требует более высоких затрат на операции включения-выключения выключателя, а это приводит к тому, что требуется постоянный уход и проверки состояния деталей привода.
Высокий коммутационный и механический ресурс позволяют применять вакуумные выключатели в схемах с частыми коммутационными: для трансформаторов сталеплавильных печей; для коммутаций насосов, компрессоров и т.д.

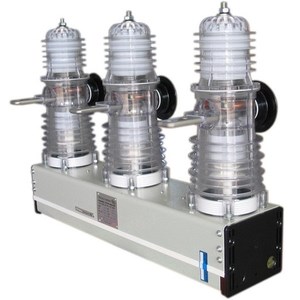

Классификация вакуумных выключателей
Также можно отдельно выделить еще одну категорию, выполняющую функцию выключателей нагрузки.
Как и любая другая конструкция, эта система имеет ряд как положительных, так и некоторых отрицательных качеств. К достоинствам этих устройств прежде всего относится вышеупомянутая простота конструкции.
Также это свойство позволяет существенно упрощать процедуру и время ремонта. Камеру, в которой и происходит процесс гашения дуги можно попросту заменить на новую, так как она состоит из единого блока.
Благодаря специальным материалам, используемых при изготовлении стенок обеспечивается высокая надежность и безопасность работы. Также выключатели имеют еще ряд преимуществ:
- Большой запас коммутационной износостойкости.
- Минимальный уровень исходящего шума.
- Высокая степень пожаробезопасности.
- Хорошая взрывозащита.
- Небольшие компактные размеры относительно аналогов.
- Возможность работы в любом положении.
- Отсутствует загрязнение окружающей среды.
Рассматриваемая конструкция имеет и некоторые недостатки. Прежде всего в работе заложены относительно невысокие токи отключения и номинальные показатели. Такжеприбор имеет малый ресурс в сравнении с аналогами для гашения дуги при коротком замыкании.
Несмотря на наличия некоторых недостатках вакуумные выключатели это простое и в тоже время надежное устройство. Прибор уже давно зарекомендовал себя успешной работой в электрических сетях.
На нашем сайте имеется ряд приборов представленного типа, производства АВВ и Siemens.

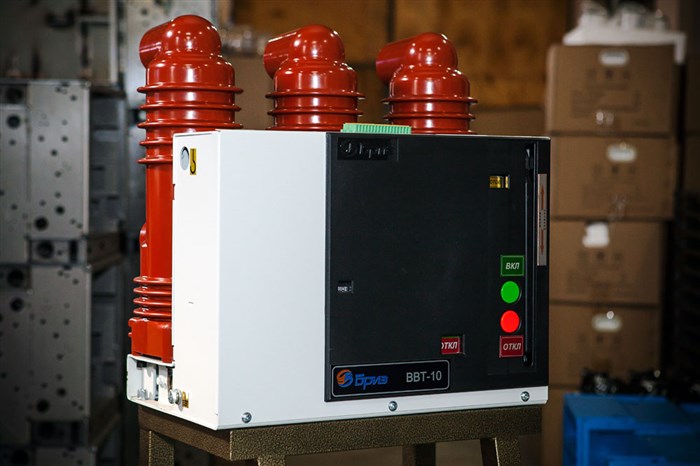

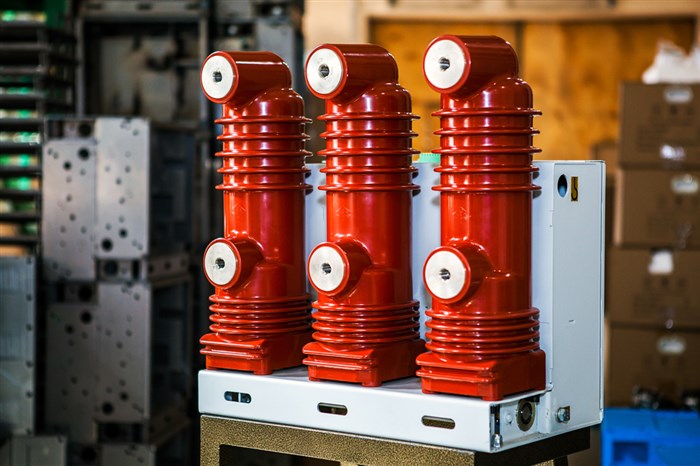

Вакуумные выключатели. Конструкция, принцип работы а также классификация устройств.

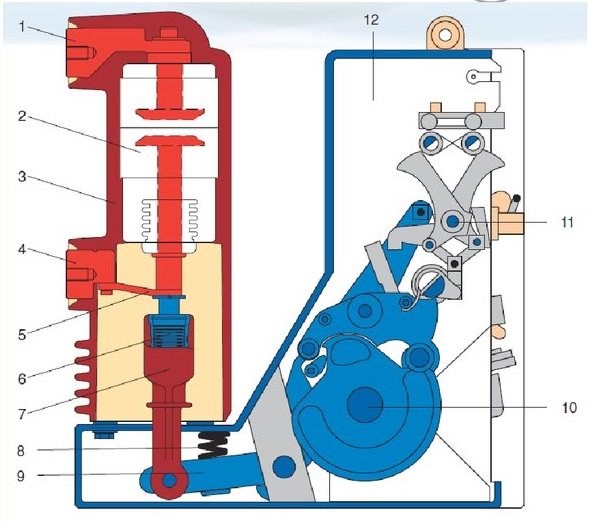

Принцип гашения электрической дуги
Из-за значительной диэлектрической прочности вакуума момент гашения дуги смещается в точку, предшествующую максимуму его развития. В электротехнике это явление называется «срезом тока». Его наличие отрицательно влияет на электрические сети, поскольку следствием этого процесса являются коммутационные перенапряжения.
- Небольшие габариты, в сравнении с масляными и воздушными выключателями.
- Возможность быстрой замены, особенно в выкатных ячейках.
- Сравнительно низкий уровень шума.
- Экологичность.
- Не требуют периодической компенсации уровня рабочей среды, снижая объемы работ по обслуживанию к минимуму.
- Высокая надежность.
Вакуумный выключатель: плюсы использования, какие бывают
- помещения, где пожаро-, взрывоопасная атмосфера;
- установки, конструктивно предусматривающие частую коммутацию;
- установки мобильного (передвижного) типа;
- энергетические системы морских и речных судов.
Преимущества
Все свои положительные качества вакуумные выключатели проявляют в электроустановках, где совершается большое количество коммутаций. Поэтому аппараты работают особо эффективно в системах управления трансформаторов и электродвигателей.
• Высокая надежность по сравнению с масляными или воздушными выключателями. Что это значит? Количество отказов вакуумных выключателей существенно ниже, чем у вышеупомянутых коммутационных устройств. Это с уверенностью можно назвать главным преимуществом.
• Длительный срок эксплуатации. Выключатель способен прослужить 25 лет, после чего его заменяют новым.
• Быстродействие. Причина этому — более серьезный показатель вакуума на пробой электрическим током, чем масло или воздушная среда. Поэтому ход контактов дугогасительной камеры у выключателя составляет всего 6—10 мм, против 100 мм у масляных моделей. Скорость срабатывания около 2 мс, то есть, очень быстро. Вдобавок вакуумная конструкция обладает длительным механическим ресурсом.
• Низкие эксплуатационные расходы. Это обусловлено дугогосящей средой. В тех же воздушных или масляных выключателях есть необходимость в пополнении оной. Вакууму ничего подобного не нужно. Полюса изготавливаются в герметичном и неразборном исполнении.
• Относительная простота конструкции. Нет дополнительных элементов в виде масляных баков или компрессорных установок, за которыми требуется постоянно следить и обслуживать.
• Выключатель справляется со своими функциями одинаково эффективно независимо от ориентации в пространстве.
Читать далее: Какая ванна лучше: акриловая или стальная сантехника дольше работает
• Высокая коммутационная стойкость. Выключатель без ревизии и ремонта способен выдержать до 20 тыс. отключений с рабочей величиной токов и до 200 отключений при токе КЗ (ресурс зависит от конкретной модификации аппарата и величины тока КЗ). Ни один вид выключателей не способен обеспечить такой рабочий срок без профилактических мероприятий.
• Удобство ремонта и обслуживания. Вся конструкция построена по блочному принципу. Один заменяется на другой без необходимости разбора и восстановления.
• Малые габариты. При одних и тех же рабочих значениях токов и напряжений, размеры и масса вакуумного выключателя будут существенно меньше, чем аналогов.
• Безопасность. Отсутствие утечек масла или газа определяют высокую степень пожарной и экологической безопасности коммутационного аппарата. Срабатывает вакуумный выключатель тише, нежели воздушник. Последний «бьет» очень громко, как выстрел ружья, который слышно за 500 м.
