Общие сведения

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

УГО варистор

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Варистор. Что это такое? Принцип работы большая емкость зависит от напряжения и типа элемента, находится в диапазоне от 70 до 3200 пФ и влияет на работоспособность устройства;. Спрашивайте, я на связи!

Варистор. Что это такое? Принцип работы | Уголок радиолюбителя

  1. Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
  2. Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
  3. Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
  4. Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
  5. Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
  6. Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
  7. Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).

Стандартная схема подключения варистора

параллельно защищаемой нагрузке подключают варистор VA1, а перед ним ставят предохранитель F1:

Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:

Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.

Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.

УГО варистор

Принцип работы варистора

В обычном рабочем состоянии варистор имеет высокое сопротивление. Всякий раз, когда переходное напряжение резко возрастает, сопротивление варистора тут же уменьшаться. Таким образом, он начитает проводить через себя ток, снижая тем самым напряжение до безопасного уровня.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Принцип работы варистора можно легко понять, взглянув на кривую зависимости сопротивления от приложенного напряжения.

Варисторы Принцип Действия Основные Характеристики и Параметры Проверка по сопротивлению

На графике выше видно, что во время нормального рабочего напряжения (скажем низкого напряжения) сопротивление его очень высоко и если напряжение превышает номинальное значение варистора, то его сопротивление начинает уменьшаться.

Вольт-амперная характеристика (ВАХ) варистора показанная на рисунке выше. Из рисунка видно, небольшое изменение напряжения вызывает значительное изменение тока.

Таким образом, даже, несмотря на быстрый рост малого тока утечки, напряжение будет чуть выше номинального значения. Следовательно, варистор будет регулировать напряжение переходных процессов относительно приложенного напряжения.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Варистор: принцип работы, характеристики, назначение. Как работает варистор? Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты. Спрашивайте, я на связи!

Варисторы Принцип Действия Основные Характеристики и Параметры

  • резисторы с постоянным сопротивлением (углеродные, пленочные, металлопленочные, проволочные)
  • резисторы с переменным сопротивлением (проволочные переменные резисторы, потенциометры, металлокерамические переменные резисторы, реостаты)
  • особый тип резисторов, например, фоторезистор, варистор и так далее.

Применение варистора

На рисунке выше показаны примеры применения варистора в различных системах защиты электроснабжения. Рассмотрим каждый случай по отдельности.

Данная схема представляет собой защиту однофазной линии питания. Если напряжение переходных процессов поступает из сети на клеммы питания устройства, то данный всплеск уменьшит сопротивление варистора и таким образом произойдет защита электрической цепи.

Следующая схема представляет собой защиту однофазной линии с заземлением. В этом случае варистор подключен аналогично предыдущей схеме с дополнительным включением варисторов по линии заземления.

Третья схема предназначена для защиты полупроводниковых переключателей (транзистор, тиристор, симистор), которые коммутируют индуктивную нагрузку.

И последняя схема предназначена для защиты переключателя (контактов) от искрения при включении электродвигателя.

Варисторы Принцип Действия Основные Характеристики и Параметры Проверка по сопротивлению

Маркировка варисторов

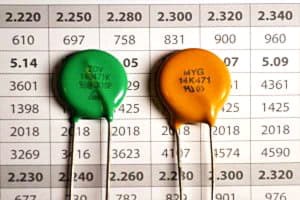

Варисторы Принцип Действия Основные Характеристики и Параметры Проверка по сопротивлению

Обычно на корпусе варистора написана очень длинна маркировка, сейчас на примере 20D471K расшифруем маркировку и узнаем его характеристики.

  1. 20D – это диаметр варистора, в данном случае 20мм. Чем больше диаметр – тем больше энергии может рассеять варистор. По данному параметру можно косвенно судить о максимальной энергии, которую он может поглотить. Чем больше – тем лучше.
  2. 47 – Классификационное напряжение варистора, 470 вольт.
  3. 1K – допустимое отклонение квалификационного напряжения варистора, как было указано выше, K – это ±10%.

Обычно у производителей маркировки отличаются друг от друга, но незначительно. Примеры маркировки этого варистора, но от разных производителей: Epcos – S20K300, Fenghua – FNR-20K471, TVR -TVR20D471, CNR – CNR20D471, JVR – JVR-20N471K.

Как видим, у фирмы Epcos маркировка показывает на число 300, это уже не классификационное напряжение, а максимально допустимое переменное напряжение. В любом случае не рекомендуется гадать самому с маркировкой, если есть возможность, то лучше воспользоваться поисковиками либо справочником и получить всю подробнейшую информацию о нужном вам варисторе.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить варистор мультиметром: пошаговая инструкция Так как в нормальном состоянии без приложенного к выводам напряжения сопротивление варистора большое он не должен прозваниваться. Спрашивайте, я на связи!

Принцип действия варистора, как подбирать аналоги, основные характеристики и проверка тестером

  • Визуальным осмотром с целью определения подгораний, растрескиваний корпуса, потемнения корпуса, которые говорят о возможной неисправности элемента;
  • Измерением сопротивления с помощью омметра или мультиметра.

Применение варистора

Варистор в блоке питания

Варистор в блоке питания

Так какие же варистор характеристики имеет?

Как правило, для описания варистора используют вот такие параметры: Емкость варистора в закрытом состоянии. Во время работы её значение может меняться. При особенно большом токе – уменьшается практически до нуля. Обозначается как Со.

В сетях 220В используют варисторы с минимальным классификационным напряжением (Un) от 380 до 430 В. Не следует забывать и о емкости варистора при подборе. Как правило, она зависит от размера варистора. Так, варистор TVR 20 431 имеет емкость 900пФ, а TVR 05 431 – 80 пФ. Эти величины всегда можно подглядеть в справочном материале.

На схемах варистор обозначается следующим образом

RU – это обозначение самого варистора. Цифра рядом с RU – номер по порядку. То есть, какое это по счету варистор в цепи. Буква U снизу слева у косой, проходящей через варистор, означает, что данный элемент имеет способность менять напряжение. Также, зачастую на схемах указывается маркировка варистора. О маркировке и её расшифровке мы поговорим ниже.

Так обозначают варистор на схемах
