Надежный мини-ветрогенератор: изготовление ветряка своими руками из старого компьютерного кулера
Размеры ветрогенератора необязательно должны поражать воображение своей грандиозностью. Вырабатывать ток способна и небольшая установка, созданная из мелких подручных деталей или устройств. Она может стать учебным пособием для детей, источником освещения для аварийных ситуаций, зарядником для батареи мобильного телефона и т.д.
Стоимость небольших ветрогенераторов мощностью 750 Вт составляет от 35000 руб только за ветряк и от 115000 за полный комплект. При этом, такое устройство не сможет обеспечить энергией весь дом, что делает приобретение подобной конструкции сомнительным с точки зрения рациональности. Другое дело, если ветряк собран самостоятельно.
Расходы снижаются в десятки раз, эффективность получается такой, какую заложили при создании проекта. В качестве пробной модели, позволяющей отработать технологию и получить некоторый опыт в создании подобных устройств, может стать мини-ветрогенератор. Для изготовления можно использовать различные мелкие моторчики от вышедшего из строя или устаревшего оборудования.
Для изготовления ветряка нужен большой кулер, он выдает лучшие результаты и удобен в работе. Прежде всего, надо его разобрать. Снимается наклейка, удаляется заглушка и стопорное кольцо. После этого кулер легко разбирается по оси вращения на две примерно одинаковые по размерам половины.
Одна из них — ротор, лопасти которого придется изменить на более крупные. Для этого аккуратно обламываются или отрезаются старые лопасти, из пластиковой бутылки делаются новые, длиной примерно раза в 4 больше прежних. Удобнее всего сделать три штуки, они будут иметь достаточную площадь основания для прочного приклеивания.
На статоре имеются четыре обмотки. Их можно оставить в неприкосновенности, или изменить число витков. Берется более тонкий провод и наматывается на все катушки по очереди, причем, в разном направлении. Катушки соединяются соответствующим образом.
Для проверки работоспособности присоединяется тестер или светодиодный фонарик.
Ветрогенератор своими руками: типы, варианты изготовления, необходимые материалы, инструкция
Устройство для зарядки автомобильной АКБ
Небольшой ветрогенератор, способный зарядить автомобильный аккумулятор — весьма практичное и нужное устройство. Необходимо обеспечить напряжение, не превышающее номинал АКБ (обычно 12 В), иначе появится риск перезаряда и закипания батареи.

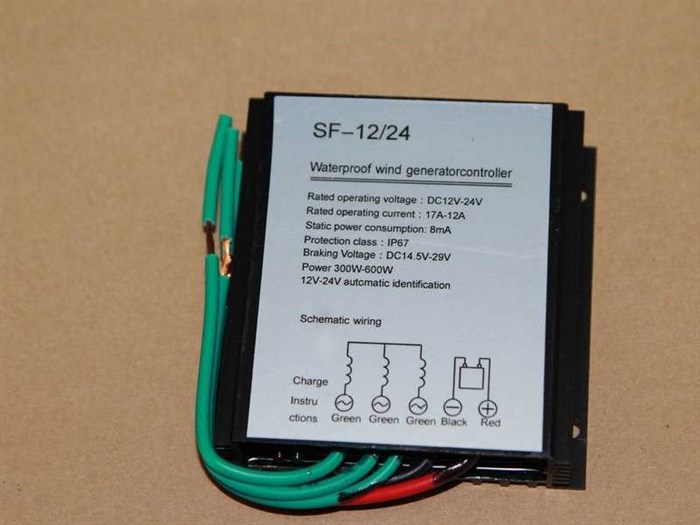

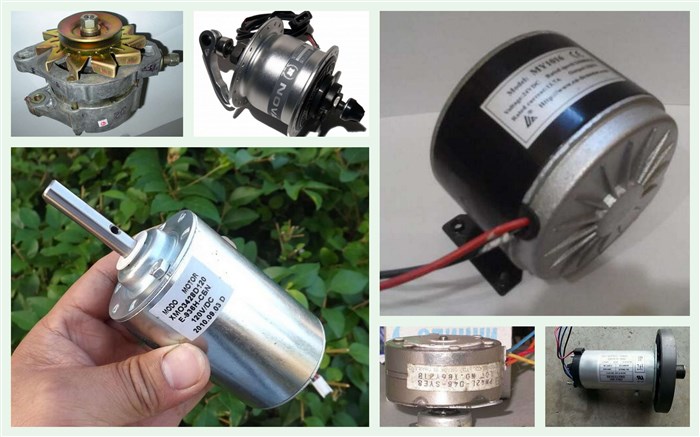

В качестве генератора потребуется самодельное устройство соответствующей мощности или готовый асинхронный двигатель, тракторный или автомобильный генератор, способные создавать напряжение заряда. Для защиты от перезарядки потребуется контроллер на основе автомобильного реле-регулятора, отключающий заряд при появлении слишком высокого напряжения.
7 идей сборки самодельного ветряка

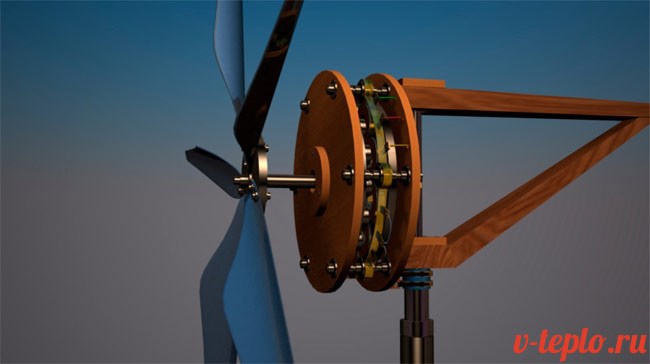

Существуют несколько типов ветряных установок, а именно – горизонтальный, вертикальный и турбина. У них есть принципиальные различия, свои плюсы и минусы. Однако принцип работы всех ветрогенераторов одинаков — энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид — это горизонтальный.
Он знаком и узнаваем. Преимущество горизонтального ветрогенератора — более высокий КПД по сравнению с другими, так как лопасти ветряка всегда находятся под действием воздушного потока. К недостаткам можно отнести высокое требование к ветру – он должен быть сильнее 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.
Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций.
Когда собран узел редуктор-генератор, приступают к выяснению его сопротивления крутящему моменту (грамм на миллиметр). Для этого нужно сделать плечо с противовесом на валу будущей установки, и с помощью груза выяснить при каком весе плечо пойдет вниз. Приемлемым результатом считается менее 200 грамм на метр. Размер плеча в этом случае принимается за длину лопасти.
Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой, а вибрации приведут к быстрому износу деталей.
Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.
Делать токосъемник или нет, решать вам. Это усложнит конструкцию, однако избавит от частых скручиваний провода, что чревато обрывами кабеля. Конечно, при его отсутствии вам придется иногда самостоятельно раскручивать провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, крутящиеся лопасти представляют большую опасность.
Как сделать ветрогенератор своими руками: видео, схема, фото
Рассчитываем мощность будущего ветрогенератора
Обратите внимание! Чтобы отопить частный дом, имеющий средние размеры, вам потребуется порядка двух-трех киловатт.
Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:
Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).
Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.
К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.
Инструкция по сборке
- Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
- Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
- Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.
Какими должны быть лопасти?
Хотя своими руками можно изготовить лопасти и из более современных материалов.
- Если пропеллер небольшой, то в качестве лопастей для него могут послужить разрезанные на части трубы из поливинилхлорида.
- Также можно использовать легкие металлы (к примеру, дюралюминий).
- Если планируется использование «парусов», то их можно вырезать из фанеры.
- Наконец, для большого агрегата лопасти можно сделать из досок (даже если они будут тяжелыми – не беда, нужно лишь, чтобы они друг друга уравновешивали).
Обратите внимание! В случае преобладания порывистых ветров в регионе предпочтение лучше отдавать увесистым лопастям – это обеспечит более стабильное функционирование всей системы.

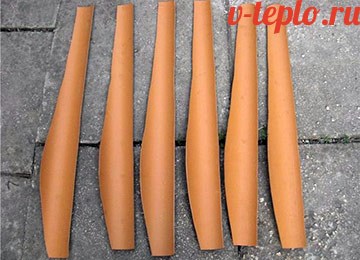

Что касается диаметра труб, то он должен соответствовать 1/5 их суммарной длины. Каждая из таких труб режется вдоль на четыре куска, а в основании необходимо вырезать прямоугольник размерами 5х5 (тут будут находиться крепления), а после этого – выполнить косой срез, благодаря которому каждая лопасть будет сужаться от основания. Для обработки рваного края используется наждак.
