Типовые схемы подключения трехфазного электросчетчика
Добрый день, дорогие читатели сайта Сам Электрик! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.
Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.
При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.
Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его необходимо предварительно опрессовать наконечником.
Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.
Сварочные трансформаторы не боятся коротких замыканий, так как при этом режиме работы сила тока длительное время удерживается в пределах допустимых значений.
Схема подключения трехфазного счетчика: через трансформаторы, напрямую
Подключение через трансформаторы тока
Полукосвенное
При подключении счетчика через трансформатор необходимо следить за порядком присоединения начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за правильность включения трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.
Рисунок 5 – Десятипроводная схема подключения через ТТ
Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.
Звезда
Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).
Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.
Косвенное
Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).
В этом случае используются не только трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений, если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.
Напоследок рекомендуем просмотреть еще одно полезное видео по теме:
Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!
Трехфазные трансформаторы
Трехфазные сети широко распространены в энергетике и используются для производства и передачи электрической энергии. Трехфазные системы были разработаны русским электриком М.О.Доливо-Добровольским (1862 – 1919 гг.) и представляют собой систему из трёх источников переменного тока, ЭДС которых сдвинуты друг относительно друга на угол 120°.
Это трёхпроводная и четырёхпроводная линии. Напряжение каждого генератора – фазное напряжение, а напряжение между фазами — линейное напряжение.

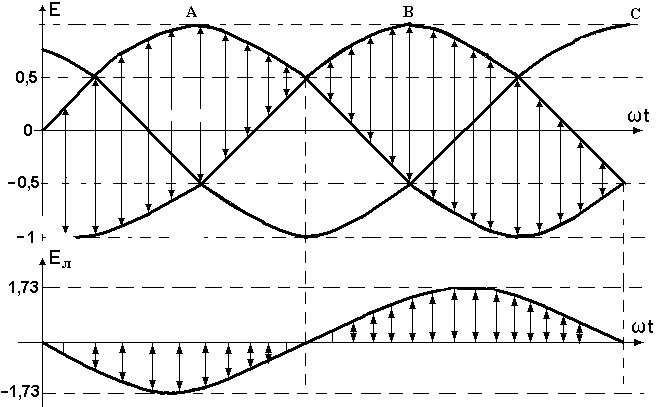

На рисунке изображены временные зависимости для фазных и линейных ЭДС трехфазной системы напряжений.
Трансформирование трехфазного тока можно осуществить тремя однофазными трансформаторами, соединенными в трансформаторную группу (так называемый групповой трансформатор) или трёхфазным трансформатором. Обмотки первичной и вторичной цепей соединяются одним из способов: ”звезда” — Y, “треугольник” — ∆ , “зигзаг” — Z.
Выводы обмоток трансформаторов принято обозначать следующим образом: обмотки ВН — начало обмоток А, В, С, соответствующие концы X, Y, Z; обмотки НН — начала обмоток а, b, с, соответствующие концы х, у, z.
При соединении обмоток звездой линейное напряжение больше фазного в раз, а при соединении обмоток треугольником линейное напряжение равно фазному (Uл = Uф ).
Отношение линейных напряжений трехфазного трансформатора определяется следующим образом:
w1/(w2)
w1/w2
Видно, что отношение линейных напряжений в трехфазном трансформаторе определяется не только отношением чисел витков фазных обмоток, но и схемой их соединения.

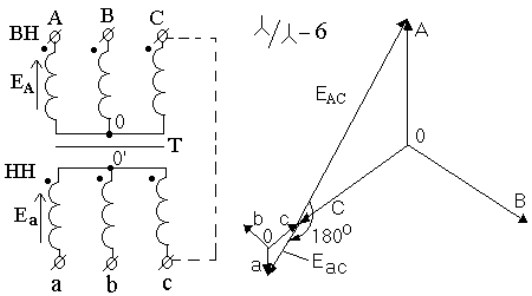

На рисунке изображена векторная диаграмма напряжений и условное обозначение схемы соединения обмоток трансформатора.
Точка на схеме трансформатора обозначает конец вектора ЭДС или начало обмотки.
При соединении звездой линейные (Iл) и фазные токи (Iф) одинаковы, потому что для тока, проходящего через фазную обмотку, нет иного пути, кроме линейного провода. Линейные напряжения (Uл) больше фазных (Uф) в раза.
